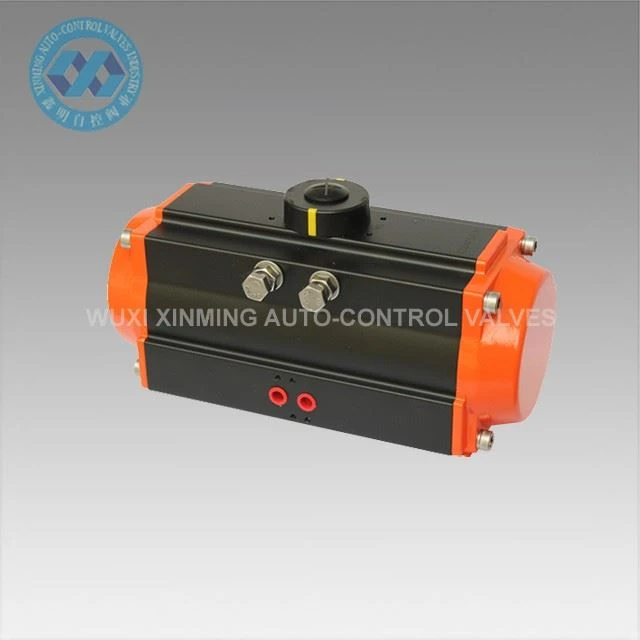

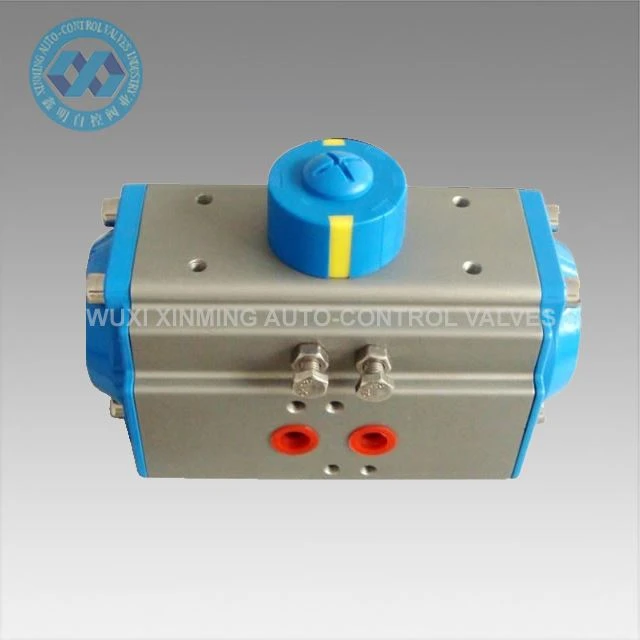

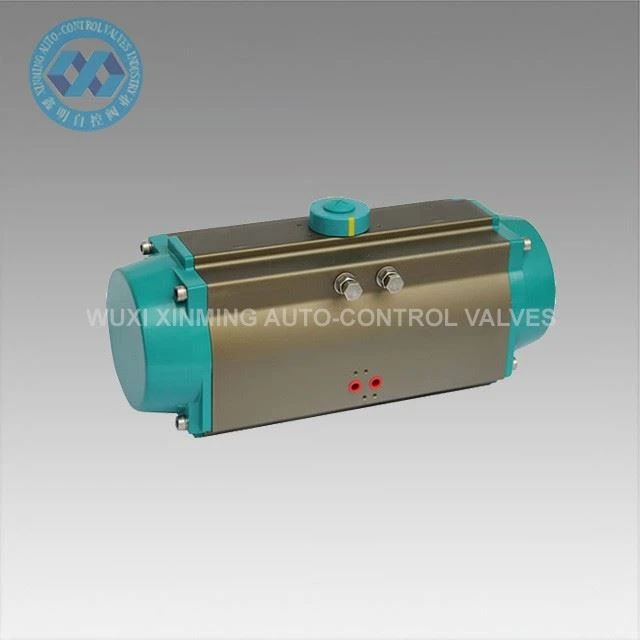

中国工場の単動式空気圧バルブアクチュエータ（CE、ATEX、SIL3）

1.デュアルポジションラック

2.統合設計

3.高出力トルク

4.正確な回転角度

5.長い耐用年数

6.長期耐食性のためのステンレス鋼の留め具

7.ピストン、ピニオン、ボディ間のインターフェースは低摩擦素材で作られています

仕様

1）。 圧力範囲：最大。 使用圧力10bar

2）。 空気圧：2.5bar〜8bar

3）。 調整範囲：90度±5度

4）。 周囲温度：-20〜プラス90℃

5）。 タイプ：単動（スプリングリターン）、複動

6）。 オプションのアクセサリ：ソレノイドバルブ、制限付きスイッチ、電気位置

7）。 潤滑：すべての可動部品は潤滑剤でコーティングされており、耐用年数を延ばします

8）。 寿命：100万回

基準

A.アクチュエータとバルブ間のインターフェース：DIN/ISOに準拠した4つまたは8つのボルトオリフィス

5211、車軸はDIN3337に従ってオリフィスを組み立てます

B.アクチュエータとコントロールバルブ間のインターフェース：7100 D / S -7350 D / S

NAMURまたはVDI/VDE 3845、7040 D / S -7090 D/Sはアダプタープレートを介して接続します

C.アクチュエータと信号ボックス間のインターフェース：VDI /VDE3845に準拠

序章

I.アクチュエータ本体

男の子の素材はアルミナ合金です。 内面と外面は陽極酸化と研磨で処理されています。 外面はニッケルメッキされているため、アクチュエータの腐食防止フィクションとピストンに対する最小の摩擦が保証されます。

II。 エンドカバー

エンドカバーの材質はアルミダイカストです。エンドカバーは、防食性能を最大限に保証するためにエポキシポリエステルで処理されています。

III。 ドライブシャフト

ドライブシャフトの材質は中炭素鋼で、ピストンは腐食防止、減摩などの品質が高いように、微細な加工とニッケルメッキが施されています。

IV。 ピストン

ピストンの材質はアルミダイカストです。 アクチュエータを一定の圧力で作動させたときに最大トルクを出力することができます。

V.ピストンシール

NBR -70ゴム製シールは、常温でのアクチュエータの正常で信頼性の高い性能を保証するために適用されます。 FPMは、クライアントの要件に応じて適用することもできます。

VI。 旅行の調整

プラス/マイナス5度の移動量は2本のボルトで調整できます。
