製品紹介
産業用バルブ自動化システムでは、アクチュエーターはバルブが長いサイクルにわたって確実に動作できるかどうかを決定するコンポーネントです。私たちがこれまで見てきた実際の設置の多くでは、バルブの問題はバルブ自体が原因ではなく、不適切なアクチュエータの選択によるもので、トルク不足、不安定なスイッチング、連続運転時の応答不良などが原因です。{1}

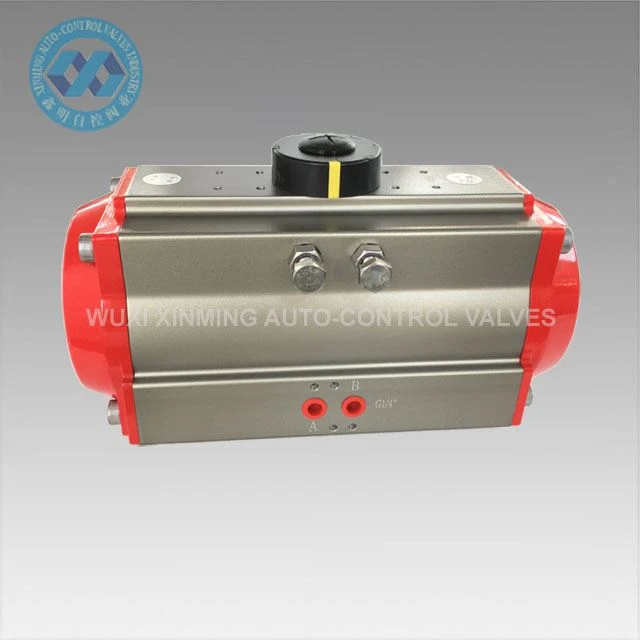

XM 空気圧バルブ アクチュエータは、ボール バルブやバタフライ バルブなどの 4 分の 1 回転バルブの自動化用に設計されています。{0}}ラックアンドピニオン機構を介して圧縮空気を回転運動に変換し、産業プロセスシステムにおける高速かつ安定したバルブ動作を可能にします。
これは、信頼性の高いオン/オフ バルブ制御が必要とされる水処理、化学処理、HVAC システム、および一般産業オートメーションで広く使用されています。
特徴
- 安定した回転運動を実現するラック＆ピニオン構造
- 自動バルブ制御のための高速空気圧応答
- 複動式とスプリングリターン式を用意
- ISO 5211 マウントによりバルブの取り付けが簡単
- 産業用のコンパクトなアルミニウム合金ハウジング
- 連続的なサイクリング操作に適しています
- 電磁弁、リミットスイッチボックスに対応
技術仕様
製品タイプ: 空気圧バルブアクチュエーター
設計: ラックアンドピニオン
動作タイプ: スプリングリターン
回転角度：標準90度
作動媒体: 清潔で乾燥した圧縮空気
本体材質：アルミニウム合金
取付規格：ISO 5211
動作圧力: 2.5 – 8 bar
温度範囲: 標準/高温オプションが利用可能
制御システム: 空気圧オートメーション対応
空気圧アクチュエータの設置
合理的な取り付けは、空気圧アクチュエータの軸とバルブステムが同軸であることを確認することです。アクチュエータとバルブを組み立てる前に、バルブを測定し、必要なトルクを超えないようにする必要があります。組み立て後、空気圧アクチュエータとバルブがテストされ、バルブに定格圧力が加えられます。アクチュエータのエア源圧力は0.4mpaまたはユーザーの要求に応じます。バルブの開閉が柔軟で、固着、這い上がり等の現象がないことを確認し、複数回試行してください。
ソレノイドバルブを備えた空気圧アクチュエータには、デバッグ中に手動装置を装備する必要があります。ソレノイドバルブの赤いボタンをオンにして、電気の試運転を行ってください。手動操作機構を使用する場合は、ガスまたは液体のソースを遮断してから、空気圧機構のデバッグを行う必要があります。空気圧アクチュエータは、空気源を乾燥した清潔な状態に保ち、アクチュエータを定期的に保守およびメンテナンスする必要があり、電磁弁や空気圧アクチュエータに入り込んで通常の作業に影響を与えないように、エアフィルタを定期的に排出および排出する必要があります。
アプリケーション
- ボールバルブ自動化システム
- バタフライバルブ制御システム
- 水処理プラント
- HVAC パイプライン システム
- 化学プロセスライン
- 産業用ユーティリティパイプライン
- 自動生産システム
OEMとカスタマイズ
- XM は、さまざまなプロジェクト要件に対応する柔軟な OEM ソリューションを提供します。
- 複動またはスプリングリターン構成
- さまざまなバルブサイズに合わせたトルク調整
- 必要に応じて特別な取り付けインターフェース
- ソレノイドバルブと位置フィードバックの統合
- OEM のブランディングとパッケージングのサポート
