製品導入
180度空気圧アクチュエータは、ラックアンドピニオンによって駆動されるダブルピストンで構成されています。 2つのモデルがあります。 1つは複動式、もう1つはスプリングリターン式で、屋内外のさまざまな腐食環境に対応できます。
クイック詳細

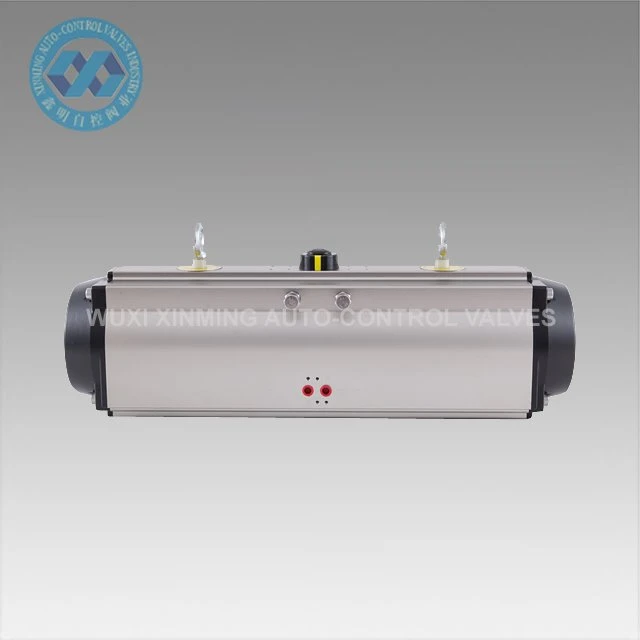

製品名：180度空気圧アクチュエータ
ブランド名：XM、OEMも受け付けています
アクチュエータサイズ：32mm-400mm
回転角度：0°〜180°（±5°）
使用温度範囲：-20℃〜+80℃（標準）
-40℃〜+80℃（低温）
-15℃〜150℃（高温）
給気圧力：0.2〜0.8MPa、最大10Mpa
上部接続：VDI / VDE3845 NAMUR
下部接続：ISO5211およびDIN3337
材質：アルミ合金
構造：ラックアンドピニオン、デュアルラックピストン
アクチュエータ本体の表面処理：硬質アルマイト、または浸漬酸化
エンドキャップの色：ブラックグレー、ブラック、ダークブルー、スカイブルー、レッド、オレンジ、グリーンなど。
認証：CE、ATEX、SIL3、ISO9001：2016

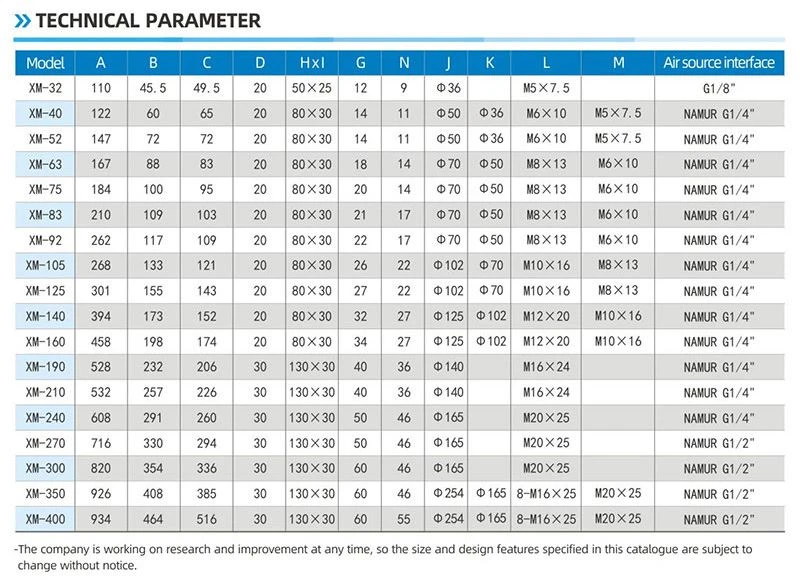

技術的パラメータ
XM180度空気圧アクチュエータの出力トルクテーブル
モデル | 入力空気圧（単位：バール） | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
空気圧出力トルク（Nm） | ||||||
XM-DA32-180° | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-180° | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-180° | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-180° | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-180° | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-180° | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-180° | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-180° | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-180° | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-180° | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-180° | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-180° | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-180° | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-180° | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-180° | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-180° | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-180° | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-180° | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

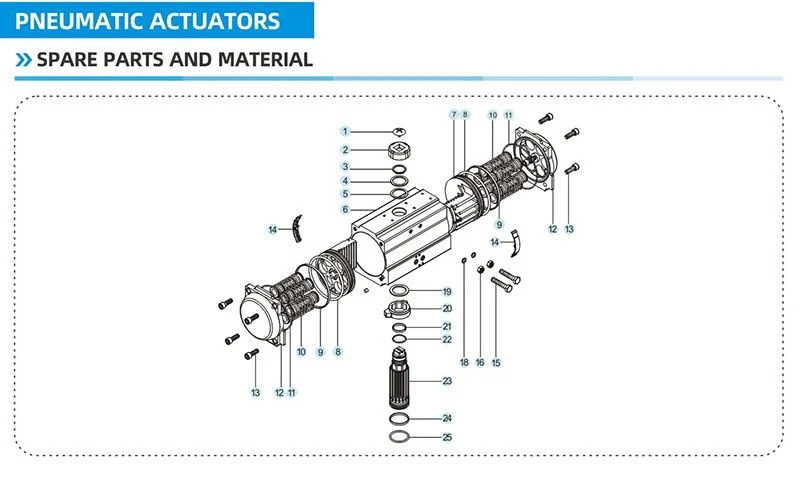

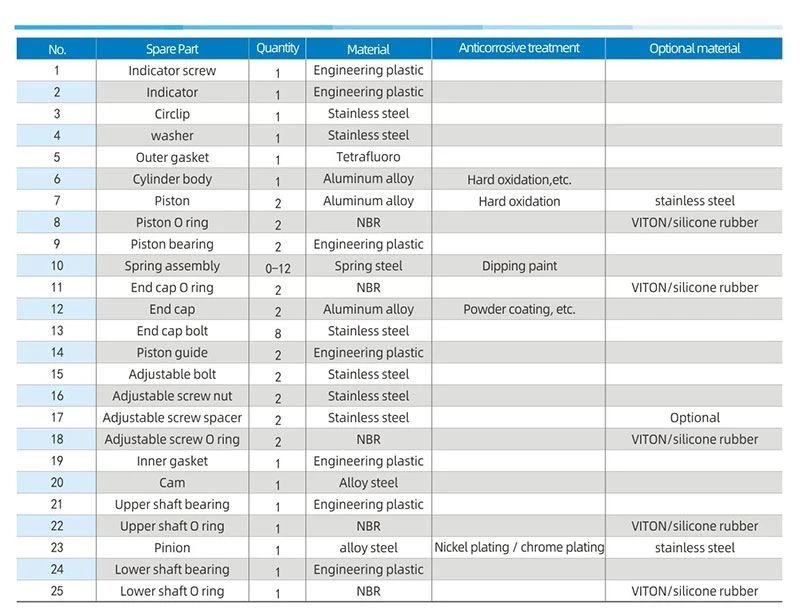

スペアパーツと素材

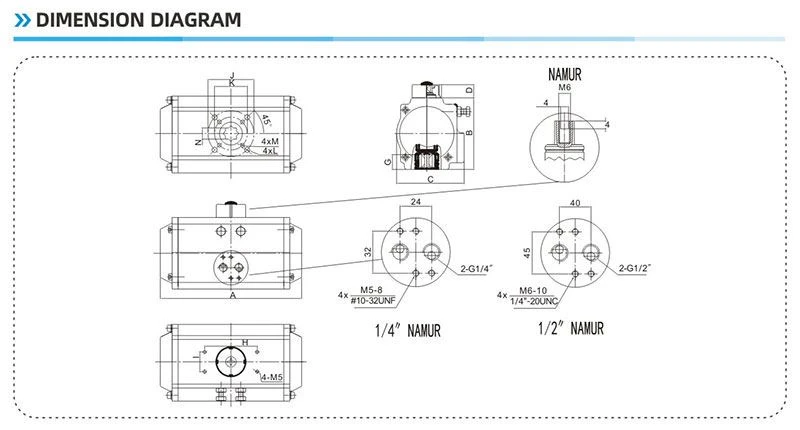

寸法図
よくある質問
Q 1：支払い条件の容量は？
A 1：T / T、L / C、ウエスタンユニオン。
Q 2：取引条件は？
A 2：Incoterms 2010に従って、通常はEXW、FOB上海、CFR、CIF、およびDDUを使用します。
Q 3：見積もりの妥当性は？
A 3：30日以内。
Q 4：出荷方法は？
A 4：海上、飛行機、急行、または鉄道で。
Q 5：保証はありますか？
A 5：無料の1年間の品質保証、および生涯にわたる有料サービス。
Q 6：インストールとトレーニング？
A 6：インストールのための通常のビデオガイダンス。 必要に応じて、有料の海外エンジニアリングサービスを提供します。
