製品導入
当社が製造するXMシリーズ0-90-180度空気圧アクチュエータは、国内外の新技術、新素材、新プロセス、革新的なコンセプトの導入の包括的な適用に基づいて研究、開発、設計されています。 ISO5211、DIN3337、VDINDE-3845、NAMUR 規格などの新しい国際規格に完全に準拠しています。 製品は、国家技術監督機関の検査に合格し、ISO9001:2000 国際品質システムのデモンストレーションに合格しています。 製品は、化学産業、石油精製、鉱業、発電所、冶金、建設、医療、食品、ガス、科学研究などの自動制御に広く使用されています。
クイック詳細

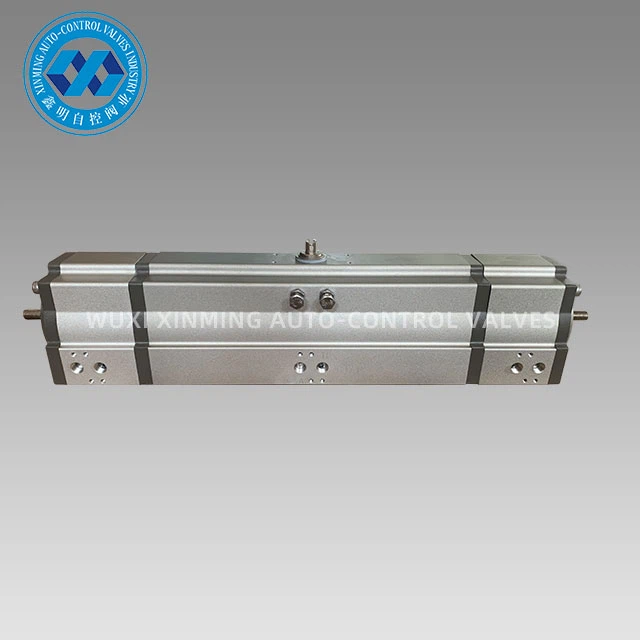

製品名: 0-90-180 度空気圧アクチュエータ
ブランド名：XM、OEMも承ります
アクチュエーターサイズ: 32mm-400mm
回転角度: 0程度~180程度(±5程度)
動作温度範囲: -20程度〜プラス80程度（標準）
-40程度〜プラス80程度（低温）
-15程度~150程度（高温）
空気供給圧力: {{0}.2~0.8MPa、最大10Mpa
上部接続: VDI/VDE3845 NAMUR
下部接続: ISO 5211 および DIN3337
材質：アルミ合金
構造: ラック アンド ピニオン、デュアル ラック ピストン
アクチュエータ本体の表面処理：硬質アルマイト、またはディップ酸化
エンド キャップの色: ブラック グレー、ブラック、ダーク ブルー、スカイ ブルー、レッド、オレンジ、グリーンなど。
認証: CE、ATEX、SIL3、ISO9001:2016
0-90-180 度空気圧アクチュエータの選択手順
1. まず、直動シリンダーまたは回転シリンダーのどちらが必要かを決定します。
2. シングル ストロークまたはマルチ ストロークのシリンダー ストローク数を決定します。
3. 単動式または複動式のシリンダーの動作モードを決定します。
r推力は使用条件により決定してください。 表を参照して、シリンダーの直径を選択します。
5. シリンダのストロークサイズは作図により算出できます。 通常、値は 20、25、30、40、50、75、100、125 などです。
6. シリンダーにクランプジョー、ガイドレールなどの追加部品が必要かどうか。
7. シリンダ径、ストローク、シリンダ型式が決まれば全体のサイズが決まります。 サイズは、干渉なしでアセンブリ要件を満たす必要があります。 そうでない場合は、薄肉円柱などのモデルを再選択する必要があります。
8. さらに、他の特別な空気圧アクチュエータがあります。 たとえば、シリンダー、吸盤など。
0-90-180 度空気圧アクチュエータ製品の利点:
1.シリンダーの内面は細かく研磨され仕上げられており、高度な防食技術が内側と外側に採用されています。 シリンダーの摩擦係数が小さく、耐用年数が長く、耐食性が強いです。
2.ダブルピストンギアロッド設計、コンパクトな構造、対称的な設置位置、便利な出力軸ステアリング、長寿命、および高速アクション。
3.ピストンラックの背面には、正確な動作、小さな摩擦係数、および長い耐用年数を備えた複合ベアリングとガイドリングが装備されています。
4. 組合せ予圧板ばねは長寿命です。
5.ラックとピニオンは、高精度、小さなかみ合いクリアランス、高精度、および大きな出力を備えています。
6.ステンレス製の留め具は安全で美しく、耐食性に優れています。
7. 0-90-180 度空気圧アクチュエータは、出力シャフト スロット、ネジ穴の標準寸法を採用しています。 上部の取り付け穴のサイズは NAMUR 規格に準拠しています。 給気インターフェースのサイズはナミュール規格に準拠しています。 底面の取り付け穴のサイズはISO5211規格に準拠しており、電磁弁リミットスイッチやその他の付属品を取り付けるのに便利です。 ラック アンド ピニオン式空気圧アクチュエータ。 製品はさまざまな分野で広く使用されています。 それらは、ボールバルブやバタフライバルブなどの高品質のアクチュエータです。
