製品紹介
90度空気圧アクチュエータは、ユニークなスタイル、高度な技術、精密製造、経済的でコンパクトな設計を持っており、効率と経済性を向上させるために他のアクセサリーを直接装備することができます。
クイック詳細

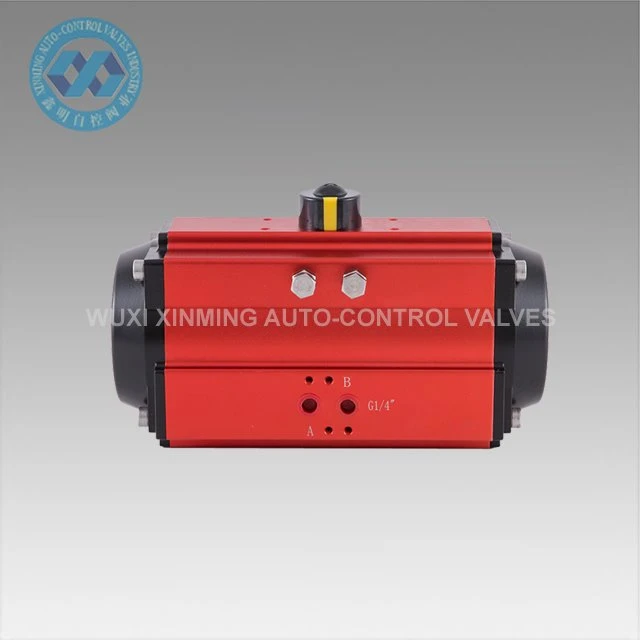

製品名:90度空気式アクチュエータ
ブランド名:XM、OEMも受け付けています
アクチュエータサイズ:32mm-400mm
回転角度:0~90°(±5°)
動作温度範囲:-20°C~+80°C(標準)
-40°C~+80°C(低温)
-15°C~150°C(高温)
空気供給圧力:0.2〜0.8MPa、10Mpa最大
トップ接続:VDI/VDE3845ナミュール
ボトム接続:ISO 5211およびDIN3337
材質:アルミニウム合金
構造: ラックおよびピニオン、デュアルラックピストン
アクチュエータ本体表面処理:硬陽極酸化、またはディップ酸化
エンドキャップ色:ブラックグレー、ブラック、ダークブルー、スカイブルー、レッド、オレンジ、グリーンなど
認証:CE、ATEX、SIL3、ISO9001:2016
技術パラメータ
XM 90度空気圧アクチュエーター出力トルクテーブル
モデル | 入力空気圧(単位:棒) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
空気圧出力トルク(N.m) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

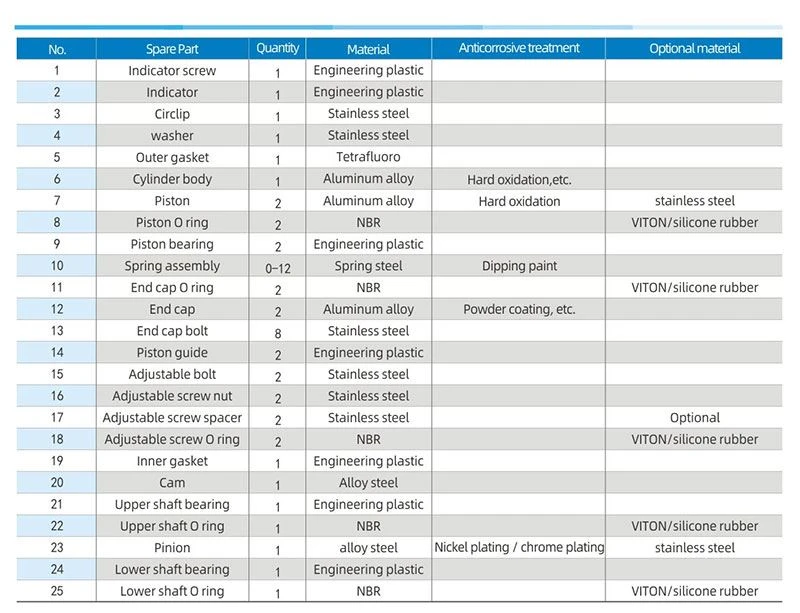

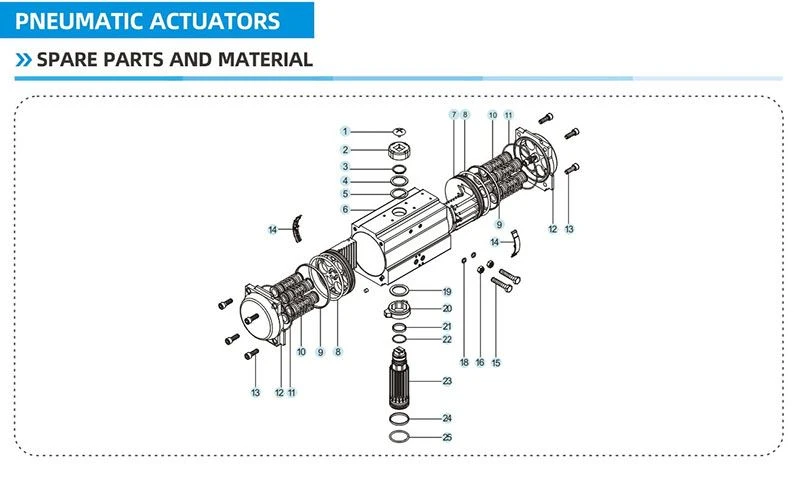

スペアパーツおよび材料

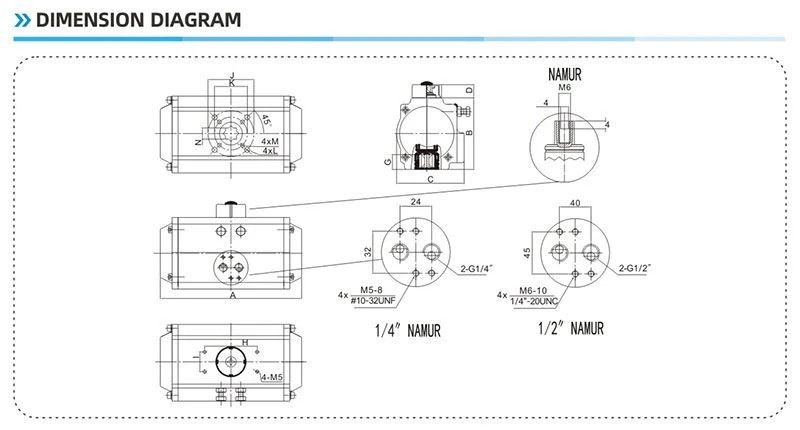

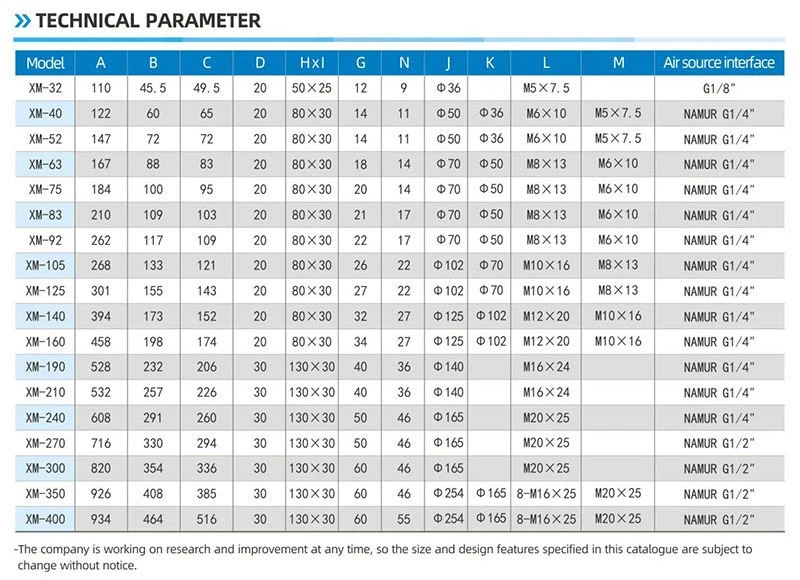

ディメンション ダイアグラム
特徴
-構造は密集した棚およびピニオン空気圧アクチュエーターである。
-四分の一ターンバルブ、ボールバルブ、バタフライバルブ、プラグバルブに使用されます。
-高品質のアルミニウム合金、硬質陽極酸化面+テフロン。
-ハイエンド製品、優れた品質、完璧な認証システム。
-すべての製品は工場を出るときに厳しくテストされ、各アクチュエータは簡単に識別し、サービスを追跡するための生産コードでマークされています。
利
1)すべての重要なスペアパーツは、良好な性能と義務の寿命を確保するために、強度を大きく強化するためにハード陽極酸化で処理されます。
2) すべてのプロセスは、プロセスの正確性と義務寿命を確保するためにCNCによって一度形成されています。
供給能力
供給能力:空気圧ロータリーアクチュエータ1ヶ月あたり10000台
梱包と納品
パッキングの詳細:1)内部の泡のパッキングが付いている別のカートン
2) 海洋出荷用合板ケース
3). 空気の出荷のための合板パレット
出発地:上海、中国
リード タイム：
数量(単位) | 1-50 | 51-1000 | 1001-10000 | >10001 |
Est. 時間(日) | 在庫品 | 7 | 20 | 交渉対象 |
