製品導入

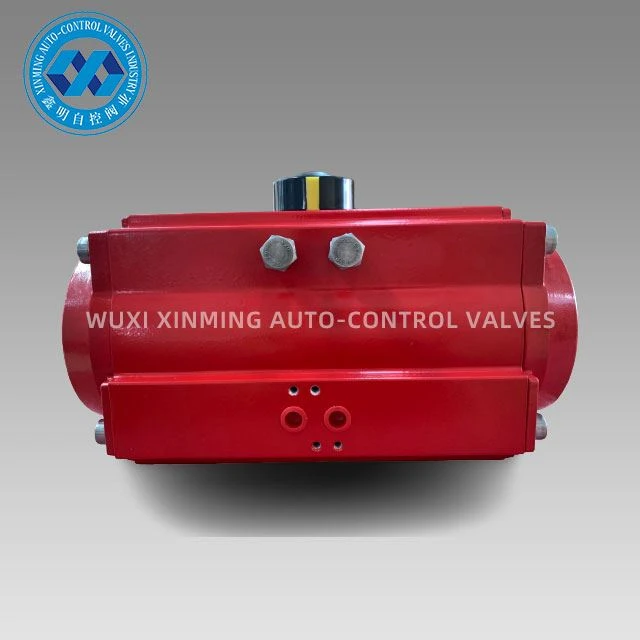

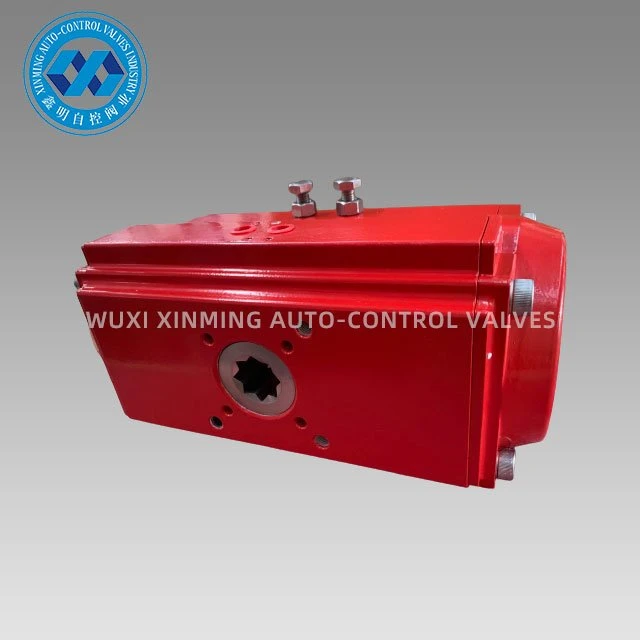

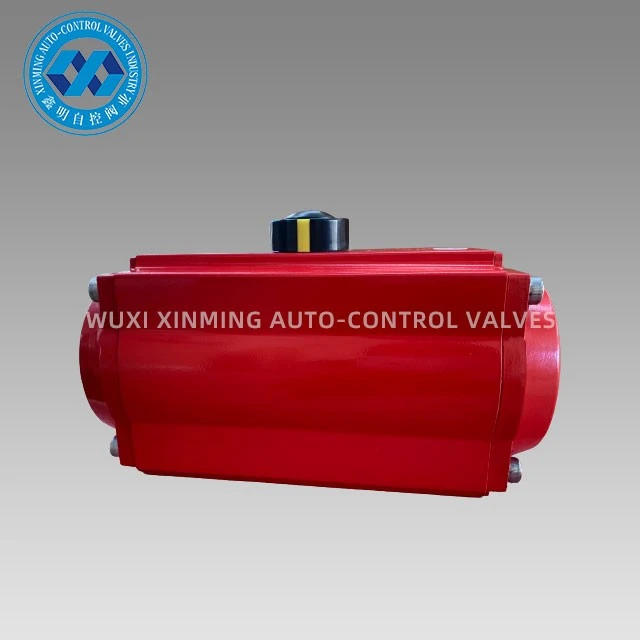

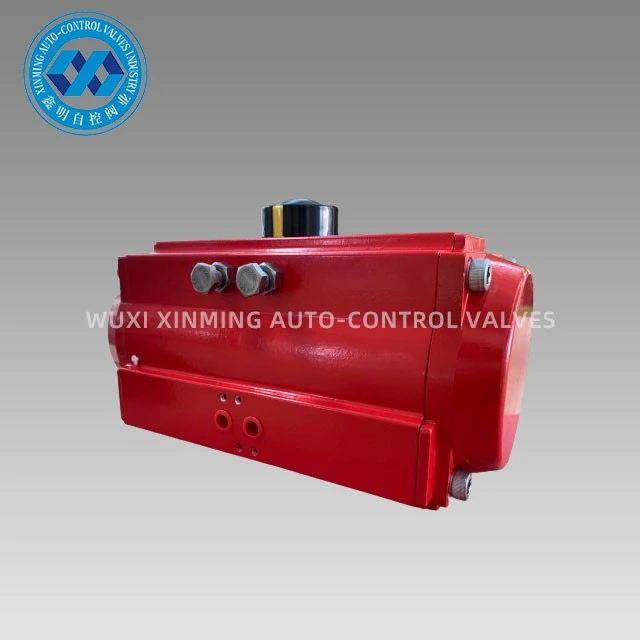

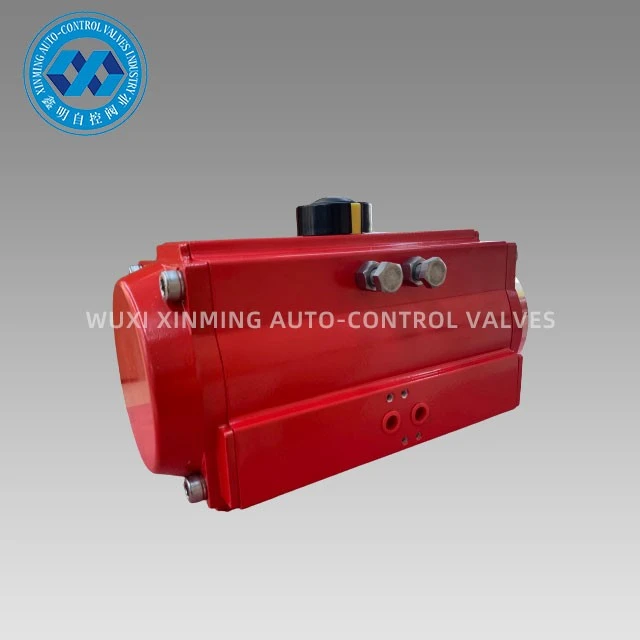

自動オンオフ バルブ アクチュエータは、ボール バルブ、バタフライ バルブ、および回転機械を自動的に調整するために使用されます。 精密アルミダイカスト製ダブルラックピストンに硬質酸化処理を施すことで、寿命と回転角精度が向上。 自動開閉弁アクチュエータ本体の硬質酸化により、傷を効果的に防止できます。
クイック詳細
製品名: 自動開閉弁アクチュエータ
ブランド名: XM および OEM も受け入れられます
アクチュエーターサイズ: 32mm-400mm
回転角度: 0 度 ~90 度 (±5 度)
使用温度範囲：-20度～プラス80度（標準）
-40度～プラス80度（低温）
-15度～150度（高温）
空気供給圧力: {{0}.2~0.8MPa、最大10Mpa
上部接続: VDI/VDE3845 NAMUR
下部接続: ISO 5211 および DIN3337
材質：アルミ合金
構造: ラック アンド ピニオン、デュアル ラック ピストン
アクチュエータ本体の表面処理：硬質アルマイト、またはディップ酸化
認証: CE、ATEX、SIL3、ISO9001:2016
技術パラメータ
XM ON-OFF 空気圧アクチュエータ出力トルク表
モデル | 入力空気圧（単位：bar） | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
空気圧出力トルク(Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
寸法図
