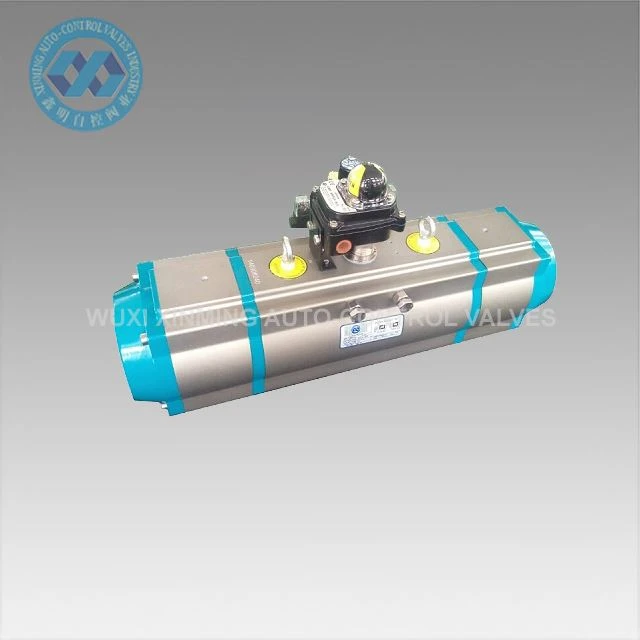

高速空気圧アクチュエータ

高速空気圧アクチュエータは、回転制限シリンダとも呼ばれ、回転、開閉、混合、スイング、位置決め、ステアリングなど、回転制限を伴う機械的機能に使用されるロータリーアクチュエータです。

お問い合わせを送る

説明

高速空気圧アクチュエータは、回転制限シリンダとも呼ばれ、回転、開閉、混合、スイング、位置決め、ステアリングなど、回転制限を伴う機械的機能に使用されるロータリーアクチュエータです。空気圧ラックアンドピニオンアクチュエータは、バタフライバルブ、ボールバルブ、および回転運動を伴う機械を自動的に制御するために使用されます。硬質酸化処理を施した精密ダイカストアルミニウム合金ダブル- ピストンにより、回転角の精度と寿命が向上します。アクチュエータ本体は酸化しにくいため、傷を効果的に回避できます。

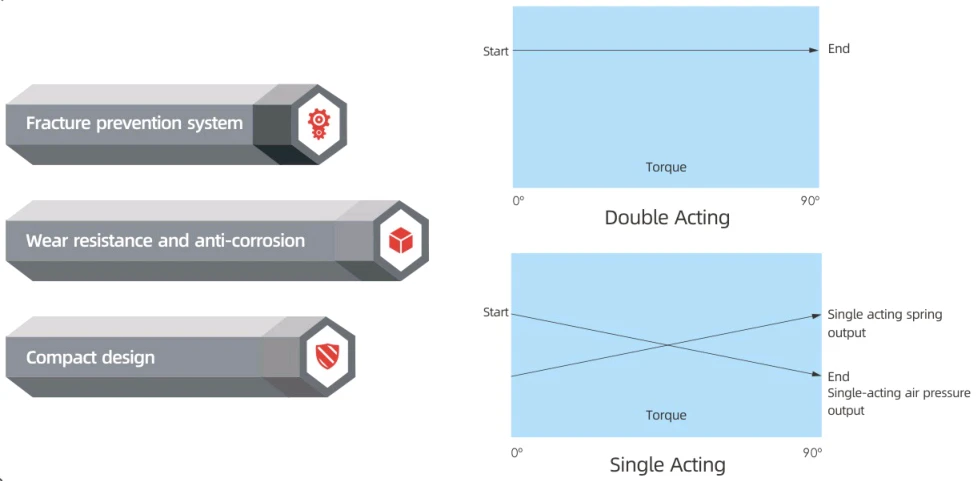

product-976-481

技術パラメータ:

XM 超高速空気圧ラックアンドピニオンアクチュエータの出力トルクテーブル

モデル	入力空気圧(bar)
	3	4	5	6	7	8
	空気圧出力トルク(Nm)
XM-DA32	4.6	6.1	7.6	9.2	10.7	12.2
XM-DA40	7.2	9.6	12.0	14.4	16.8	19.2
XM-DA52	12.0	16.0	20.0	24.0	28.0	32.0
XM-DA63	21.7	28.9	36.0	43.4	50.6	57.8
XM-DA75	30.0	40.0	50.0	60.0	70.0	80.0
XM-DA83	46.8	62.4	78.0	93.6	109.2	124.8
XM-DA92	67.6	90.1	112.6	135.2	157.7	180.2
XM-DA105	97.7	130.3	162.9	195.5	228.0	260.6
XM-DA125	150.5	200.6	250.8	301.0	351.1	401.3
XM-DA140	260.7	347.6	433.8	521.4	608.3	695.2
XM-DA160	397.2	529.6	662.0	794.4	926.8	1059.2
XM-DA190	640.2	853.6	1067.0	1280.4	1493.8	1707.2
XM-DA210	798.0	1064.0	1330.0	1596.0	1862.0	2128.0
XM-DA240	1154.3	1539.0	1923.8	2308.5	2693.3	3078.0
XM-DA270	1755.0	2340.0	2924.0	3510.0	4095.0	4680.0
XM-DA300	2291.4	3055.2	3819.0	4582.8	5346.6	6110.4
XM-DA350	3426.0	4568.0	5710.0	6852.0	7994.0	9136.0
XM-DA400	4872.0	6496.0	8120.0	9744.0	11368.0	12992.0

製品の特徴:
高い力とスピード
簡単な操作
複雑な伝達機構は不要
完全に停止するまで過負荷に耐えることができます
高い信頼性
防爆および耐火性の安全性-
組み立てが簡単
力や速度の調整が簡単

私たちについて：

無錫 Xinming Auto{0}}control Valves Co., Ltd. は、ISO5211/DIN3337/VDI/VDE-3845/NAMUR 規格に準拠した、ISO9001 認定の XM シリーズ空気圧アクチュエータと自動制御バルブの製造を専門としています。高度な研究開発能力と生産設備を備えた当社の製品は、石油・ガス、化学、発電所などのさまざまな業界にサービスを提供しており、革新的なソリューションと信頼性の高いパフォーマンスを通じて「技術第一、品質の卓越性」への当社の取り組みを具体化しています。高速空気圧アクチュエータが必要な場合は、お問い合わせください。

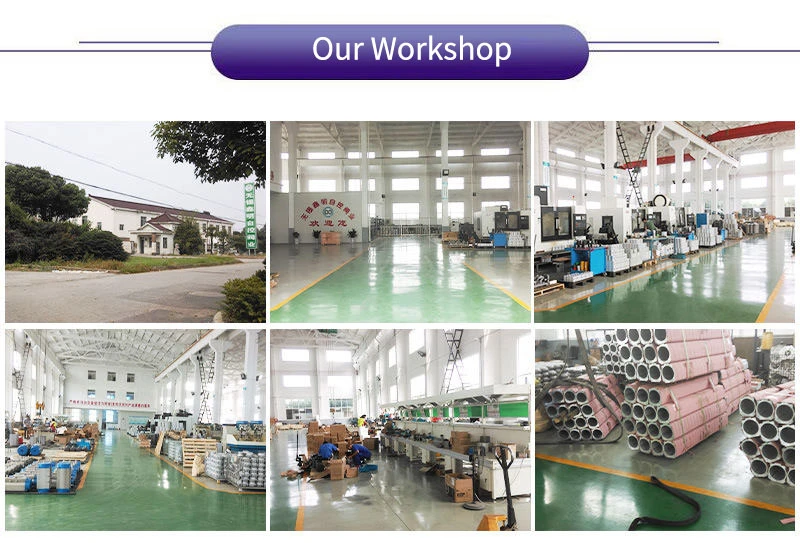

Our workshop
