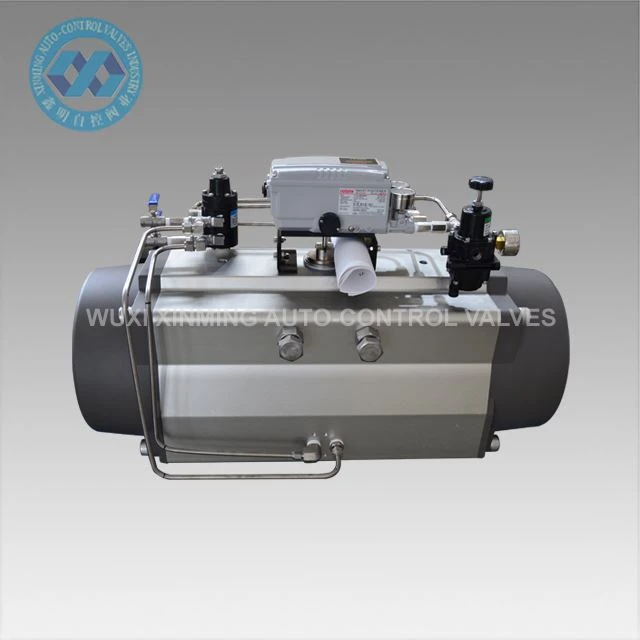

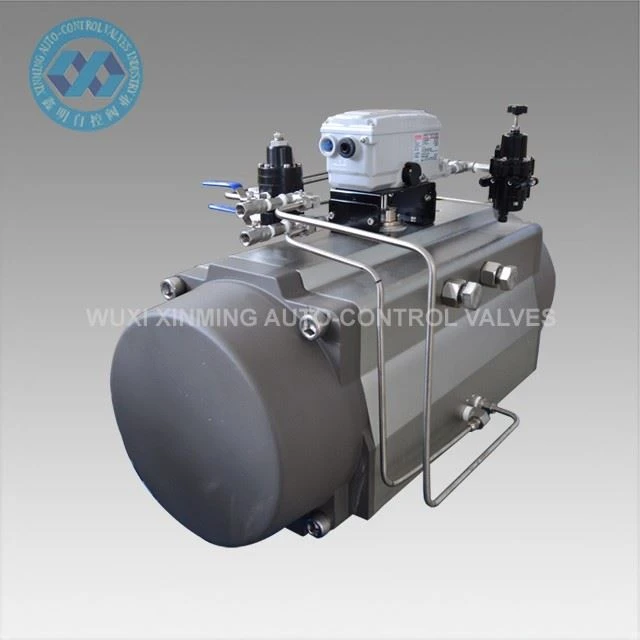

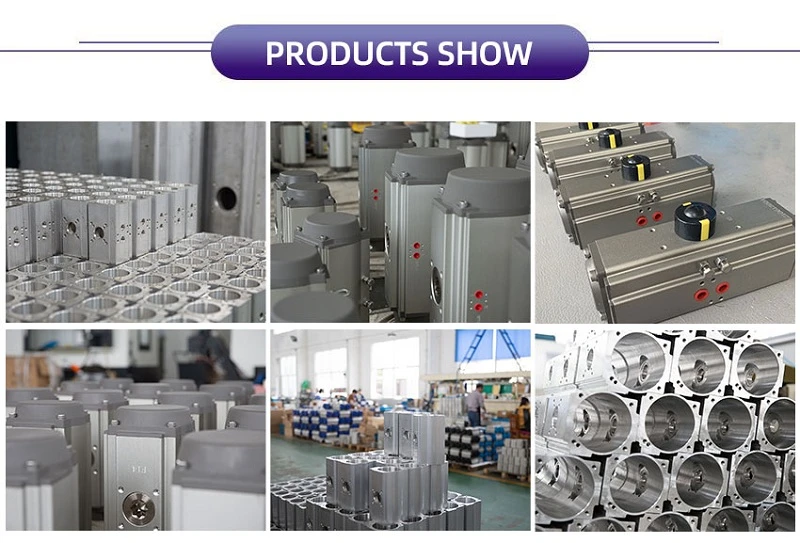

製品概要
複動ラックアンドピニオン空気圧アクチュエータは、産業用パイプライン システムの 1/4 回転ボール バルブとバタフライ バルブを自動化するために設計されています。{0} 0 度 –90 度のバルブ動作に対して信頼性の高い空気圧制御を提供し、ISO 5211 や NAMUR VDI/VDE 3845 などの標準取り付けインターフェイスと互換性があります。
安定した標準化されたバルブ作動が必要な産業オートメーション システムで広く使用されています。
技術的パラメータ
| 製品名 | 空気圧ロータリアクチュエータ |
| ブランド名 | XM、OEMも承ります |
| アクチュエータサイズ | 32mm～400mm |
| 回転角 | 0度～90度 |
| 使用温度範囲 |
-20度～+80度（標準） -40度～+80度（低温） -15度～150度（高温） |
| エア供給圧力 | 0.2～0.8MPa、MAX10MPa |
| 上部接続 | VDI/VDE3845 ナムール |
| 下部接続 | ISO 5211 および DIN 3337 |
| 材料 | アルミニウム合金 |
| 構造 | ラックアンドピニオン、デュアルラックピストン |
| アクチュエータ本体の表面処理 | 硬質陽極酸化処理 |
| エンドキャップの色 | ブラックグレー、ブラック、ダークブルー、スカイブルー、レッド、オレンジ、グリーンなど。 |
| 認証 | CE、ATEX、SIL3、ISO9001:2016 |
XM複動空気圧ロータリアクチュエータ出力トルク表
|
モデル |
入力空気圧 (単位: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
空気圧出力トルク(Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
特徴
- 複動ラックアンドピニオン設計により、安定したエア駆動開閉制御が保証されます。{0}
- ボールバルブとバタフライバルブの 0 度～90 度の 1/4- 回転出力。
- デュアルラックピストン構造によりトルクバランスが向上し、機械的ストレスが軽減されます。
- 硬質陽極酸化アルミニウムボディは産業環境での耐食性を提供します。
- NAMUR VDI/VDE 3845 および ISO 5211 マウントにより、アダプターなしで直接設置できます。
- 標準および過酷な作業条件に対応する幅広い温度範囲のオプション。
- トルク、サイズ、色の要件に合わせて OEM カスタマイズが可能です。
- 産業オートメーション用途向けに CE、ATEX、SIL3、ISO9001 認証を取得しています。
応用
- 石油およびガスのパイプラインにおけるボールバルブの自動化
- 水処理プラントのバタフライバルブ制御
- 化学処理流量調整システム
- 発電所の蒸気および流体制御システム
- 食品・飲料・医薬品の生産ライン
- 一般的な産業プロセスオートメーション
補給能力
供給能力：10,000台/月 空圧ロータリアクチュエータ
梱包と配送
梱包詳細:
1)。内側に発泡パッキンが入った別個のカートン
2)。海上輸送用合板ケース
3)。航空輸送用合板パレット
出港地：上海、寧波など中国
リードタイム：
|
数量(個) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
EST（東部基準時。時間(日) |
在庫のある商品 |
7 |
20 |
交渉中 |
