金属対金属のバタフライバルブ

金属間接続のバタフライバルブは、高温、高圧、-、保温-のパイプラインに適しています。開閉や流量調整などの機能を持ちます。コンパクトな構造、小型、軽量、柔軟な操作性、便利な使用感を備えています。

お問い合わせを送る

説明

当社の金属対金属のバタフライバルブは、コンパクト、軽量、コスト効率の高い流量制御ソリューションであり、さまざまな用途にわたって多用途のパフォーマンスを提供します。{0}}フランジの取り付けが簡単なウェハ-スタイルの構成で設計されており、水、空気、ガス、および低刺激の化学サービスにおけるスペースに制約のある配管システムに特に適しています。-このバルブは、高温、高圧、保温パイプラインなどの厳しい条件に優れており、信頼性の高い開閉機能と正確な流量調整機能を提供します。{6}その最適化された設計は、コンパクトな構造、小さな設置面積、軽量構造と柔軟な操作を組み合わせており、さまざまな産業環境で便利に使用できます。

技術パラメータ:

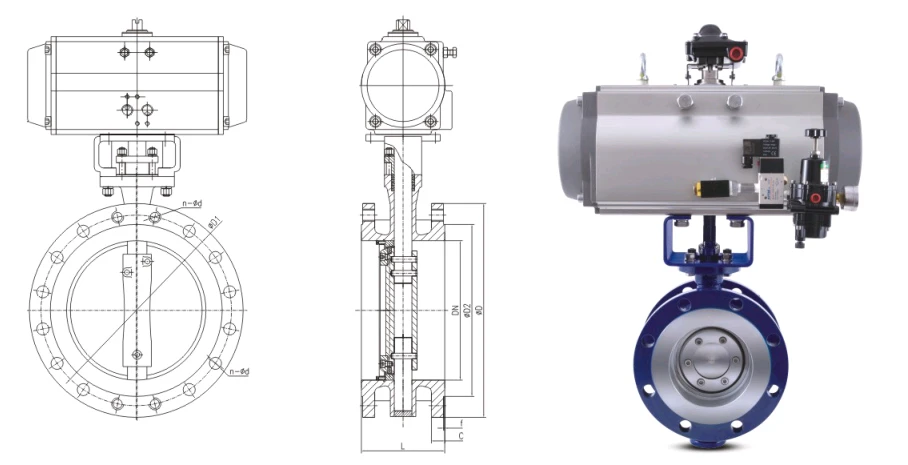

product-908-465

呼び径DN(mm)	長さ(mm)	D(mm)	D1(mm)	D2(mm)	C(mm)	ふーむ）	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

エグゼクティブスタンダード		適用範囲
設計と製造	JB/T8527、GB/T12224、API609、ASME B16.34など標準	呼び径	DN50-DN3600 2"-144"	バルブが異なれば寸法も異なります。詳細はお電話ください
接続フランジ	GB/T9113.1～9113.4、ASME B16.5、ASME B16.47など標準	呼び圧力	PN2.5～PN260 クラス150～クラス1500
構造の長さ	GB/T12221API609 IS05752など標準	温度範囲	-196C-600C
検査・実験	JB/T9092 GB/T26480 API598 IS05208など標準	接続方法	フランジタイプ、バットウェルドタイプ、ウエハータイプ、ラグタイプなど
		本体材質	炭素鋼、クロムモリブデン鋼、オーステナイト系ステンレス鋼、二相ステンレス鋼、チタン合金、ハステロイ、モネルなど

製品の特徴:
プレミアムメタルシーリング: 硬化ステンレス鋼のシートとディスクにより、長時間使用した後でも確実に遮断できます。-
高温/高圧-設計-: 最大 650 度のサービスおよび ANSI クラス 600 の圧力定格に適しています
コンパクト＆軽量：同等の定格のゲートバルブよりも 30% 軽量
-双方向の流れ: 両方向の流れで優れたシール性能を発揮

設計上の利点:
トリプルオフセット設計により摩耗を防止し、漏れをゼロにします
API 607/6FA 規格に適合した耐火構造-
作動トルクが低いため、アクチュエータの要件が軽減されます
メンテナンスフリーで稼働し、耐用年数が長い-

代表的な用途:
製油所および石油化学プロセス
発電所の蒸気システム
高温ガスの輸送-
研磨媒体による化学処理

私たちについて：

当社が製造するXMシリーズ空気圧アクチュエータは、国内外の新技術、新材料、新プロセス、革新的なコンセプトの導入の包括的な適用に基づいて研究、開発、設計されており、新しい国際規格であるISO5211、DIN3337、およびNAMUR規格のVDINDE-3845に完全に準拠しています。製品は国家技術監督機関の検査に合格し、ISO9001:2000国際品質システムのデモンストレーションに合格しました。製品は化学工業、石油精製、鉱山、発電所、冶金、建設、医療、食品、ガス、科学研究などの自動制御で広く使用されています。

当社は「より良いものを追求する、技術第一、誠実と信頼」を社是としています。当社は完璧な管理、高品質、効率の倍増に努め、顧客に満足のいくサービスを提供し、関連業界で比較的安定した良好な協力関係を確立することに尽力しています。貴社とともに輝きを創造できるよう、社員一同心より願っております。

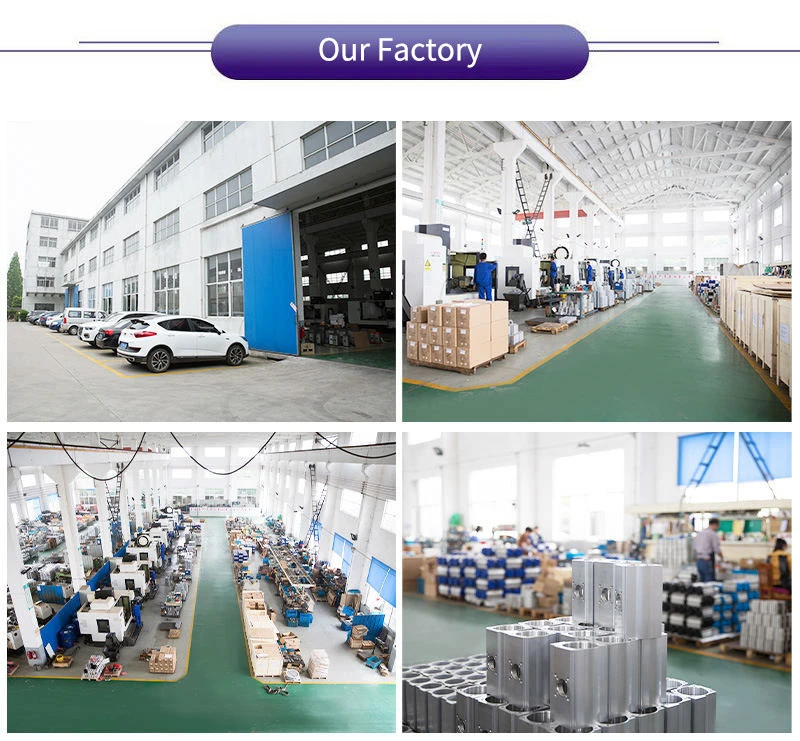

Our Factory
