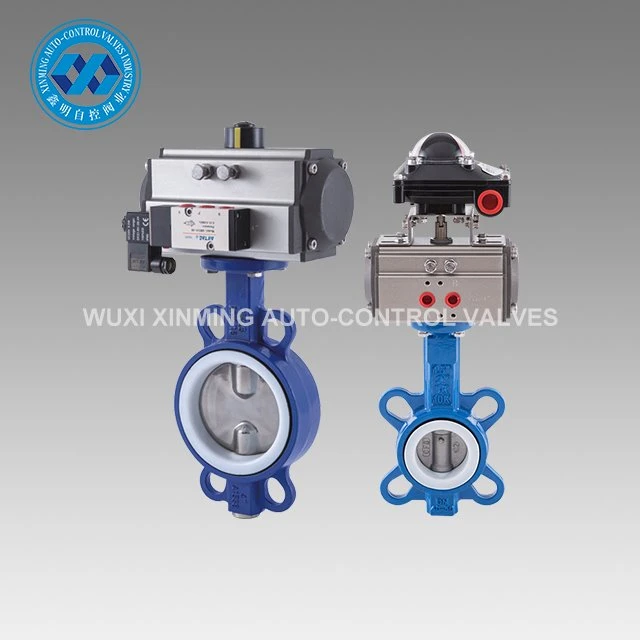

ダクタイル鉄製バタフライ バルブは単純な調整バルブであり、低圧パイプライン媒体のオン{0}{1}制御にも使用できます。圧縮空気で動作するモーター駆動のバルブよりも速く流れを自動的に開始および停止します。-付属の電動パイロットバルブまたは手動オン/オフバルブのいずれかを使用して、アクチュエーターへのエアを制御する必要があります。バルブは、動作のために入口と出口の間の最小限の圧力降下を必要としません。
製品詳細:
| 製品名 | ダクタイル鋳鉄製バタフライバルブ |
| ブランド名 | XM、OEMも承ります |
| バタフライバルブサイズ | 25mm～1000mm |
| 認証 | CE、ATEX、SIL3、ISO9001:2016 |
| バルブの種類 | 蝶 |
| 用途: | 水、油、空気、天然ガス、蒸気、飲料水 |
| シール材質 | 金属-から- |
| 満たされた仕様 | API609 |
技術パラメータ:

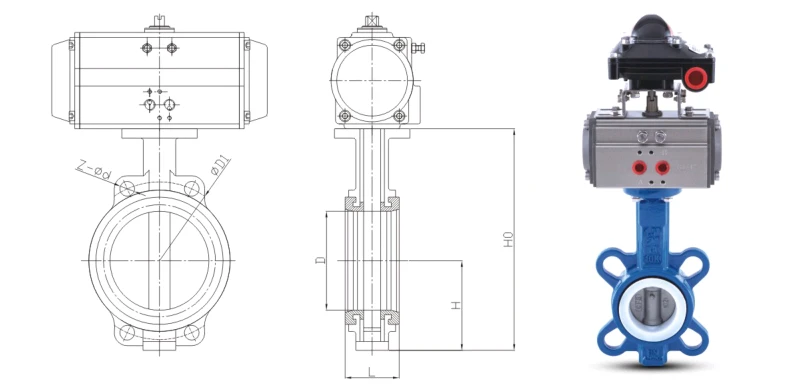

| 呼び径 | D(mm) | D1(mm) | ふーむ） | H0(mm) | 長さ(mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | インチ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| バルブの設計と製造 | GB/T12238規格による | ||||||
| バルブフランジサイズ | GB/T9113、GB/T17241.6規格による | ||||||
| バルブの構造長さ | GB/T12221規格による | ||||||
| バルブの検査と実験 | GB/T13927規格に準拠 | ||||||
製品の特徴:
• 高圧-漏れゼロ: 4 種類の加硫バルブシート: EPDM/Viton®/NBR/PTFE、双方向バブルレベルシール、最大 16 bar。-}
• 軽量: 同じ口径の重量はボールバルブの重量のわずか 30 ～ 40% であるため、パイプラインのサポートコストが削減されます。
• 長寿命: バルブ ステムは 416/316 SS 二相ステンレス鋼で作られており、ベアリングには焼き付きを防ぐために自己潤滑性の非金属ブッシュが使用されています。--
• 断熱性-に優しい: 拡張ネックのデザインは 2 インチの断熱層で覆うことができ、HVAC や屋外のパイプラインに適しています。
• 複数のドライブ: ハンドル、ギアボックス、電動、空圧、油圧アクチュエーター。すべて ISO 5211 標準フランジに従って接続されています。
• 完全な認証: API-609、BS EN 593、および ISO 5752 による WRAS、ACS 飲料水許可。
当社のサービス:
1) 7x24時間ホットライン
2) 厳格な品質管理
3) 手頃な価格で高品質
4) 優れたアフターサービス-
5) オンライン技術サポート
6) 速い配達時間
製品の用途:
• 温水、冷水、海水、下水、蒸気のパイプネットワーク
• HVAC 空調システム、地域暖房
・石油、化学、食品、製薬、造船
• 食品-グレードの液体: 飲料、アルコール、精製水
• ガスと真空: ガス、圧縮空気、真空システム
私たちについて：
無錫 Xinming Auto{0}}control Valves Co., Ltd. は、ISO5211/DIN3337/VDI/VDE-3845/NAMUR 規格に準拠した、ISO9001 認定の XM シリーズ空気圧アクチュエータと自動制御バルブの製造を専門としています。高度な研究開発能力と生産設備を備えた当社の製品は、石油・ガス、化学、発電所などのさまざまな業界にサービスを提供しており、革新的なソリューションと信頼性の高いパフォーマンスを通じて「技術第一、品質の卓越性」への当社の取り組みを具体化しています。ダクタイル鉄製バタフライバルブが必要な場合は、お問い合わせください。
