ちょっと、そこ！ WCB バタフライ バルブのサプライヤーとして、私は最近、バルブ ディスクのコーティングとそれがこれらのバルブの性能に及ぼす影響について多くの質問を受けています。そこで、このトピックについて少し時間をとって洞察を共有したいと思いました。
まず最初に、WCB バタフライ バルブとは何かについて説明しましょう。これは、ディスクを使用してパイプ内の流体の流れを制御するバルブの一種です。ディスクはシャフトに取り付けられており、バルブ本体内で回転してバルブを開閉します。 WCBは「Wrought Carbon Steel B」の略で、その強度と耐久性によりバルブボディによく使用される材料です。
さて、バルブディスクのコーティングに入ります。バルブディスクのコーティングはいくつかの重要な目的を果たしており、バルブの全体的な性能に大きな影響を与える可能性があります。
1. 耐食性
バルブディスクコーティングの主な機能の 1 つは、ディスクを腐食から保護することです。バルブがさまざまな液体、特に腐食性の液体にさらされると、コーティングされていないディスクが錆び始め、時間の経過とともに劣化する可能性があります。これにより、シール能力の低下や摩擦の増加など、バルブの性能が低下する可能性があります。
優れたコーティングはディスクと液体の間の障壁として機能し、直接接触を防ぎ、腐食のリスクを軽減します。たとえば、エポキシコーティングは耐薬品性に優れているため、一般的に使用されています。幅広い酸、アルカリ、その他の腐食性物質に耐えることができるため、バルブディスクの良好な状態を長期間維持できます。
2. シール性能
コーティングはバルブのシール性能にも重要な役割を果たします。ディスク表面の滑らかで均一なコーティングにより、ディスクとバルブシートの間の接触が向上します。これにより、漏れを防ぐために不可欠な密閉性が向上します。
バルブが閉じているとき、流体の流れを完全に止めるには、ディスクがシートにぴったりとフィットする必要があります。ディスクの表面が荒れていたり傷があったりすると、適切なシールが形成できず、漏れが発生します。高品質のコーティングは滑らかで均一な表面を提供し、バルブのシール効率を高めます。
3. フリクションの低減
摩擦もバルブの性能に影響を与える要因です。バルブが開閉するとき、ディスクはバルブ本体内で回転する必要があります。適切なコーティングがないと、ディスクとシートの間の摩擦が非常に高くなる可能性があります。これにより、バルブの操作が難しくなるだけでなく、ディスクやシートの摩耗が発生します。
低摩擦コーティングはこの問題を大幅に軽減できます。たとえば、PTFE (ポリテトラフルオロエチレン) コーティングは摩擦係数が低いことで知られています。これにより、ディスクがより簡単に回転できるようになり、バルブを操作するために必要な力が少なくなります。これにより、磨耗量が減少し、バルブコンポーネントの寿命も延びます。
4. 耐摩耗性
用途によっては、バルブディスクが流体または流体中の粒子による摩耗を受ける可能性があります。たとえば、流体に固体粒子が含まれる産業では、ディスクに傷がついたり磨耗したりする可能性があります。耐摩耗性コーティングは、この種の損傷からディスクを保護します。
セラミックコーティングは非常に硬く、耐摩耗性に優れているため、このような状況でよく使用されます。過酷な摩耗環境にさらされた場合でもディスク表面の完全性を維持し、バルブが適切に機能し続けることを保証します。
さまざまな種類のコーティングとその効果
バルブディスクには数種類のコーティングがあり、それぞれ独自の特性とバルブ性能への影響があります。
- エポキシコーティング: 前述したように、エポキシコーティングは耐食性に優れています。比較的簡単に塗布でき、丈夫で耐久性のある仕上がりが得られます。これらは幅広い用途、特に流体が軽度腐食性である用途に適しています。
- PTFEコーティング: PTFE コーティングは、低摩擦性と耐薬品性でよく知られています。スムーズな動作と耐薬品性が要求される用途によく使用されます。たとえば、食品および飲料業界では、無毒でさまざまな食品との接触に耐えられるため、PTFE コーティングされたバルブが人気があります。
- セラミックコーティング：セラミックコーティングにより耐摩耗性と高温耐性に優れています。これらは、発電所や化学処理施設など、バルブが研磨性流体や高温環境にさらされる用途に最適です。
現実世界のアプリケーション
バルブ ディスク コーティングが WCB バタフライ バルブの性能にどのような影響を与えるかを確認するために、実際のアプリケーションをいくつか見てみましょう。
水処理プラントでは、バルブは浄化のための化学物質が含まれる可能性のある水に常にさらされます。エポキシでコーティングされたバルブディスクは、これらの化学物質による腐食からディスクを保護し、バルブが長期間にわたってスムーズに動作することを保証します。コーティングによってもたらされる優れたシール性能は、処理プロセスの効率を維持するために重要な処理水の漏洩を防ぐのにも役立ちます。
石油およびガス産業では、原油やその他の炭化水素の流れを制御するためにバルブが使用されており、PTFE コーティングされたバルブディスクは動作中の摩擦を軽減できます。これにより、特に高圧流体が使用される大規模パイプラインにおいて、バルブの開閉が容易になります。 PTFE コーティングの耐薬品性もまた、オイルやガスの腐食性からディスクを保護します。
関連製品

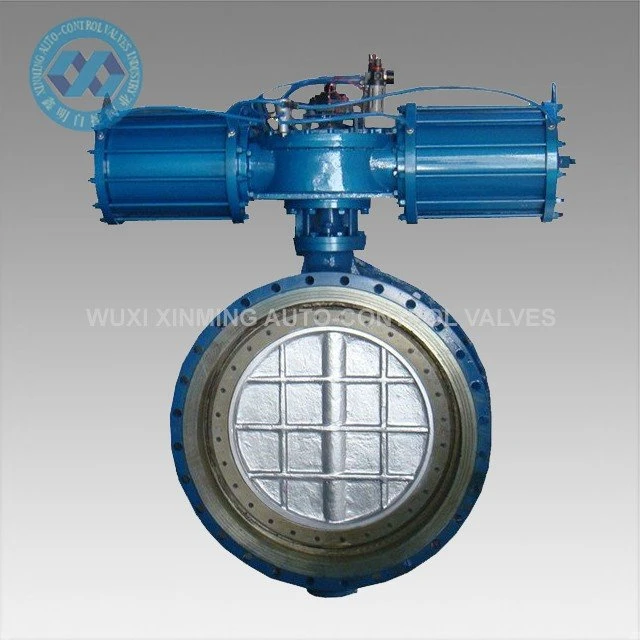

さまざまなタイプのバタフライ バルブにご興味がある場合は、いくつかの優れたオプションをご用意しています。私たちをチェックしてください金属対金属のバタフライ バルブ、さまざまな産業用途で信頼できるパフォーマンスを提供します。私たちのトリプル偏心バタフライバルブ高性能要件向けに設計されており、高性能電動ライニングバタフライバルブ正確な制御が必要なアプリケーションに最適です。
結論
結論として、バルブ ディスクのコーティングは WCB バタフライ バルブの性能に大きな影響を与えます。耐食性、シール性能を向上させ、摩擦を軽減し、耐摩耗性を高めます。バルブの長期的かつ効率的な動作を保証するには、特定の用途に適したコーティングを選択することが不可欠です。
WCB バタフライ バルブをご検討中で、コーティング オプションについて詳しく知りたい場合、またはその他の質問がある場合は、お気軽にお問い合わせください。当社は、お客様のニーズに最適なバルブ ソリューションを見つけるお手伝いをいたします。お客様の要件について話し合い、完璧なバルブを提供するためにどのように協力できるかを考えてみましょう。
参考文献
- 『バルブ技術ハンドブック』ロバート・A・ゲイロード著
- 「工業用バルブ: 選択とサイジング」MP Boyce 著
