バタフライ バルブのサプライヤーとして、私はこれらのデバイスの特典についてよく質問されます。しかし今日は、台本をひっくり返して、私が考えるバタフライバルブの欠点について話したいと思います。これらのバルブが最適ではない可能性のあるいくつかの領域を詳しく見てみましょう。
1. 制限された遮断機能
バタフライバルブの主な欠点の 1 つは、遮断能力が限られていることです。ボール バルブやゲート バルブなどの他のタイプのバルブとは異なり、バタフライ バルブは常に完全なシールを提供できるわけではありません。バルブが閉位置にあるとき、少量の漏れが生じることがよくあります。これは、バタフライバルブのディスクがバルブ本体内で回転し、ディスクとバルブシートの間に常にわずかな隙間が存在するためです。
製薬業界や食品飲料業界など、漏れゼロが絶対条件となる用途では、バタフライ バルブは理想的な選択肢ではない可能性があります。たとえば、汚染を防ぐために流体の流れの正確な制御と完全な遮断が必要な医薬品製造プロセスでは、バタフライバルブからのわずかな漏れが最終製品の品質を損なう可能性があります。
2. 圧力損失の懸念
もう 1 つの重大な欠点は、流体がバタフライ バルブを通過するときに発生する圧力降下です。バルブの設計により、ディスクは常に流路内にあり、障害物が生じます。この障害により、流体の方向が変わり、ディスクの周りを流れ、圧力損失が発生します。
高圧油圧システムや一部の産業用配管ネットワークなど、一定の圧力を維持することが重要なシステムでは、バタフライ バルブによって生じる圧力降下が大きな問題となる可能性があります。圧力降下が大きいということは、システム内で流体を移動させるためにより多くのエネルギーが必要になることを意味し、時間の経過とともに運用コストの増加につながる可能性があります。
3. 限られた温度と圧力範囲
バタフライバルブには、温度と圧力に関しても制限があります。ほとんどの標準的なバタフライ バルブは、比較的狭い範囲の温度と圧力内で動作するように設計されています。高温では、バルブに使用されているシートやディスクなどの材料が膨張または劣化する可能性があります。これにより、シール性能が失われ、さらにはバルブの構造的損傷につながる可能性があります。
同様に、高圧用途では、バルブが加わる力に耐えられない可能性があります。極度の圧力がかかると、ディスクがたわんだり、バルブ本体に亀裂が入ったりする可能性があります。したがって、高温または高圧の流体を扱うアプリケーションの場合は、より特殊なバルブ タイプを検討する必要がある場合があります。
4. キャビテーションのリスク
キャビテーションはバタフライ バルブに関連するもう 1 つの問題です。キャビテーションは、液体の圧力が蒸気圧を下回ると発生し、蒸気泡が形成されます。これらの気泡が崩壊すると、高エネルギーの衝撃波が発生し、バルブのコンポーネントが損傷する可能性があります。
バタフライ バルブでは、流れ方向の急激な変化とディスク周囲の圧力降下により、キャビテーションが発生しやすい状態が生じる可能性があります。時間の経過とともに、キャビテーションによりバルブ シート、ディスク、その他の内部部品が侵食され、バルブの寿命と性能が低下する可能性があります。これは、一部の水処理プラントや発電施設など、流体が高速で流れる用途では特に懸念されます。
5. 低流量時の流量制御の制限
バタフライ バルブは、低速での流量制御に関してはそれほど正確ではありません。バルブのディスクが大きいため、少量の流体を微調整して制御することが困難になる場合があります。バルブがわずかに開いているだけでは、流れが乱れる可能性があり、正確に調整することが困難になります。
研究室環境や一部の化学物質投与システムなど、低流量の正確な制御が必要な用途では、ニードル バルブやグローブ バルブなどの他のタイプのバルブの方が適している場合があります。
6. メンテナンスの課題
バタフライバルブのメンテナンスも少し頭の痛い問題です。ディスクやシートなどのバルブの内部コンポーネントは、検査や修理のためにアクセスするのが難しい場合があります。場合によっては、メンテナンス作業を行うためにバルブ全体をパイプラインから取り外す必要がある場合があります。
また、多くのバタフライ バルブで使用されているゴムまたはエラストマーのシートは、特に流体が摩耗性または腐食性である用途では、時間の経過とともに摩耗する可能性があります。これらのシートの交換には時間がかかり、特殊な工具が必要になる場合があります。
当社のソリューション
これらの欠点にもかかわらず、当社では、これらの問題を最小限に抑えるように設計された一連のバタフライ バルブを提供しています。たとえば、私たちの効率的な空気圧式フランジ型バタフライ バルブ 正確な流体調整圧力損失を軽減し、より優れた流量制御を提供するように設計されています。高度な材料と設計技術を使用して、シール性能と耐久性を向上させます。

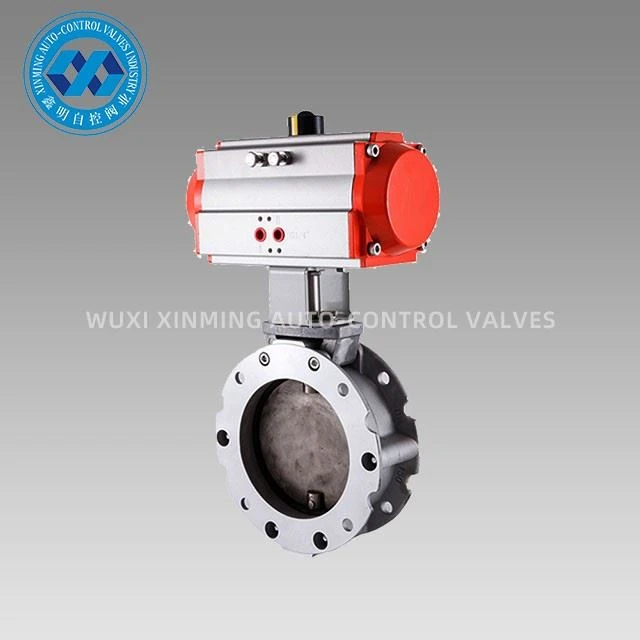

私たちの空気圧アクチュエータ粉末アルミニウムバタフライバルブ標準バタフライバルブと比較して、幅広い温度と圧力に適しています。粉体塗装されたアルミニウム構造により、耐腐食性と耐摩耗性が向上し、バルブの寿命が延びます。
高温高圧アプリケーションに対応できるバルブをお探しの場合は、当社のトリプル偏心空気式バタフライバルブ素晴らしい選択です。このバルブの三重偏心設計は、シートとディスクの摩耗を軽減し、より緊密なシールを提供し、より過酷な動作条件に耐えることができます。
上記の課題に対処しており、当社のバタフライ バルブが解決策になる可能性があると思われる場合は、より詳細な説明と個別の見積もりをご希望の場合は、ためらうことなくお問い合わせください。当社は、お客様の特定のニーズに適したバルブを見つけるお手伝いをいたします。適切な素材、サイズ、アクチュエーターの種類の選択においても、当社はそのプロセスをガイドする専門知識を持っています。それでは、チャットをして、流体制御システムを最適化するためにどのように協力できるかを見てみましょう。
参考文献
- Cranes Technical Services の「バルブ ハンドブック」
- 「流体力学と機械」PN モディと SM セス著
