高速流のパイプラインに WCB バタフライ バルブを設置するには、慎重な計画と正確な実行が必要です。 WCB バタフライ バルブのサプライヤーとして、私はバルブの長期的な性能とパイプライン システム全体の安全性を確保する上で、適切な設置が重要であることを直接目の当たりにしてきました。このブログでは、このインストールプロセスの詳細な手順と考慮事項を共有します。
インストール前の準備
設置を開始する前に、WCB バタフライ バルブとパイプラインの包括的な検査を行うことが重要です。まず、輸送中にバルブ本体、ディスク、ステムに傷、へこみ、亀裂などの目に見える損傷がないかバルブを確認してください。ガスケット、ボルト、ナットを含むバルブのすべてのコンポーネントが良好な状態であることを確認してください。
次に、パイプラインを調べます。パイプラインの内径を測定し、バルブのサイズと一致していることを確認します。パイプラインは清潔で、バルブのシール性能に影響を与える可能性のある破片、錆、その他の汚染物質が存在しない必要があります。ブラシや圧縮空気などの適切な清掃ツールを使用して、パイプラインを徹底的に清掃します。
適切な場所の選択
高速流パイプライン内で WCB バタフライ バルブの正しい位置を選択することが重要です。バルブは、エルボ、ティー、またはその他の流れを妨げる要素から離れた、パイプラインの直線部分に取り付ける必要があります。バルブの上流側ではパイプ直径の少なくとも 5 ～ 10 倍、下流側ではパイプ直径の 2 ～ 3 倍の直線部分を推奨します。これにより、バルブ通過前後の流れが安定し、キャビテーションや過度の摩耗のリスクが軽減されます。
また、メンテナンスと操作のためのバルブへのアクセスのしやすさも考慮してください。バルブは、点検、修理、交換の際に簡単に手が届く場所に設置してください。スペースが限られている場所や、他の機器によってブロックされる可能性がある場所へのバルブの設置は避けてください。
バルブの取り付け
位置が決まったら、WCB バタフライ バルブを取り付けます。まず、バルブの両側にガスケットを配置します。ガスケットが中心にあり、バルブおよびパイプラインのフランジと適切に位置合わせされていることを確認してください。ガスケットは、パイプライン内の流体および動作条件に適合する材料で作られている必要があります。
次に、バルブをパイプラインのフランジと位置合わせします。フランジ位置合わせツールを使用して、バルブのボルト穴とパイプライン フランジが完全に位置合わせされていることを確認します。ボルトを穴に挿入し、ナットを手で均等に締めます。この段階ではナットを完全に締め付けないでください。位置がずれる可能性があります。
ボルトの締め方
漏れのない取り付けには、ボルトを適切に締めることが重要です。トルクレンチを使用して、バルブメーカーが指定する推奨トルク値でボルトを締め付けます。クランプ力が均等に分散されるように、ボルトを十字パターンで締めます。ボルトを締めすぎるとガスケットやバルブフランジが損傷する可能性があり、締めすぎると漏れが発生する可能性があります。
ボルトを初期トルク値で締め付けた後、バルブと配管の位置を再確認してください。必要に応じて、微調整を行ってから、最終トルク値までボルトを締め直します。このプロセスは、適切なシールを確保し、潜在的な漏れを防ぐのに役立ちます。
バルブのテスト
設置が完了したら、WCB バタフライ バルブをテストする必要があります。まず、目視検査を行って、明らかな位置ずれや損傷の兆候がないか確認します。次に、圧力テストを実行して、設置の完全性を確認します。
バルブを閉じて、パイプライン内の圧力を動作圧力まで徐々に増加させます。バルブフランジ、ガスケット、バルブ本体の周囲に漏れがないか確認してください。漏れが検出された場合は、ただちにシステムを停止し、圧力を解放し、取り付けを再確認してください。ボルトの締め付けやガスケットの交換などの必要な調整を行った後、圧力テストを繰り返します。
高速フローに関する特別な考慮事項
高速フローのパイプラインでは、追加の考慮事項を考慮する必要があります。高速の流れはキャビテーションを引き起こす可能性があります。キャビテーションとは、流体内での蒸気泡の形成と崩壊です。キャビテーションはバルブディスク、シート、その他のコンポーネントを損傷し、バルブの性能の低下や耐用年数の短縮につながる可能性があります。
キャビテーションを防止するには、高性能バタフライバルブなど、適切な設計のバルブの使用を検討してください。これらのバルブは、高速の流れを処理し、キャビテーションのリスクを軽減するように設計されています。さらに、バルブの上流に流量制御装置を設置して、流速を下げて流れを安定させることができます。
メンテナンスと監視
高速流パイプラインにおける WCB バタフライ バルブの長期的な性能には、定期的なメンテナンスと監視が不可欠です。バルブを定期的に検査するためのメンテナンススケジュールを確立してください。ガスケット、ボルト、バルブディスクとシートの状態を確認し、摩耗や損傷がないか確認してください。摩耗したコンポーネントは適時に交換してください。
圧力、温度、流量などのバルブの動作パラメータを監視します。これらのパラメータに大きな変化がある場合は、バルブまたはパイプライン システムに問題があることを示している可能性があります。監視システムを利用してデータを収集・分析し、その結果に基づいて適切な措置を講じます。
関連製品

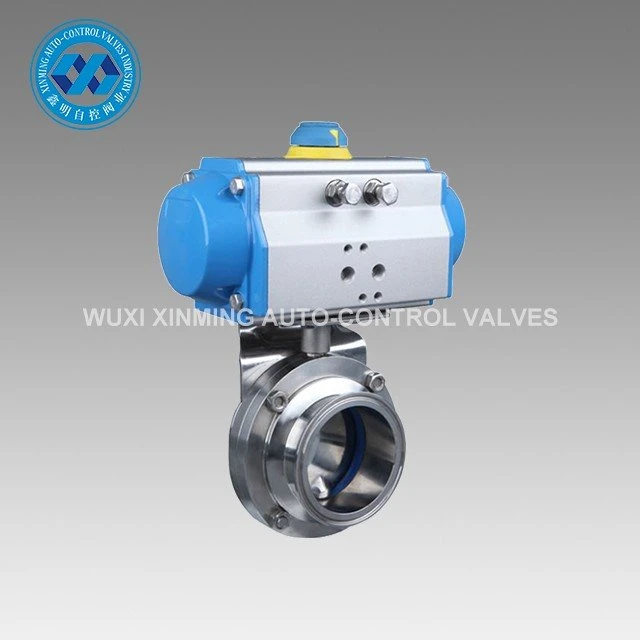

WCB バタフライ バルブのサプライヤーとして、当社はその他の高品質バタフライ バルブも幅広く提供しています。たとえば、私たちの新着空気圧ステンレス鋼ウェーハバタフライバルブさまざまな産業用途向けに設計されており、信頼性の高いパフォーマンスと簡単な操作を提供します。私たちのサニタリーバタフライバルブ厳しい衛生基準を満たしており、食品、飲料、製薬業界に適しています。そして私たちの空気圧アクチュエータ トライ偏心バタフライ バルブ高圧および高温の用途に最適です。
