産業用オートメーション システムでは、多くの企業が、応答速度の遅さ、トルク不足、自動化レベルの低さ、頻繁なメンテナンスなど、バルブ制御の問題に頻繁に遭遇しています。特に頻繁にバルブの開閉を必要とするパイプラインシステムでは、アクチュエータの動作が不安定になると生産効率に影響を与えるだけでなく、安全上の問題を引き起こす可能性があります。
アングル トラベル空気圧アクチュエータは、これらの問題を解決するように設計されており、さまざまな 90 度ロータリー バルブに安定、高速、信頼性の高い自動制御を提供します。
アングルトラベル空気圧アクチュエータは、圧縮空気によって駆動されるアクチュエータです。内部の伝達機構を介して空気圧エネルギーを角回転運動に変換し、バルブの開閉を実現します。
このアクチュエータは主にボールバルブ、バタフライバルブ、プラグバルブなどの角ストロークバルブの制御に使用されます。コンパクトな構造、安定した動作、高速応答が特徴で、産業用自動パイプラインシステムの重要な制御装置です。

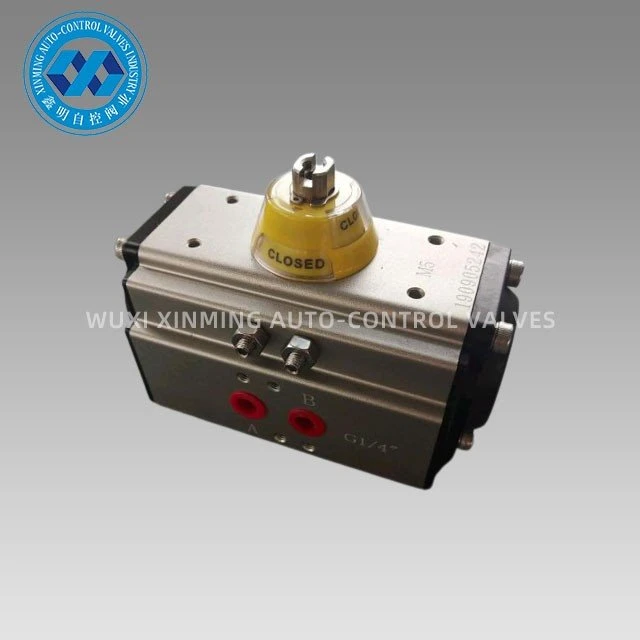

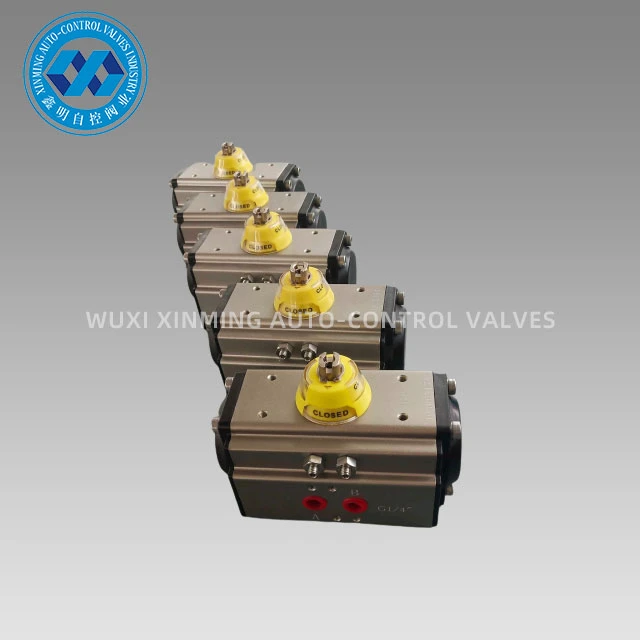

XM シリーズ アングルトラベル空気圧アクチュエータは、バタフライ バルブ、ボール バルブ、および回転運動を伴う機械を自動的に制御するために使用されます。硬質酸化処理を施した精密ダイカスト アルミニウム合金ダブル- ピストンにより、回転角度の精度と寿命が向上します。アクチュエータ本体は酸化しにくいため、傷を効果的に回避できます。{4}
製品仕様
|
製品名 |
アングルトラベル空気圧アクチュエータ |
|
材料 |
ステンレス鋼/アルミニウム合金 |
|
証明書 |
ISO9001: 2015、CE、ATEX、SIL3 |
|
関数 |
オン/オフ |
|
応用 |
自動化ボールバルブ、自動化バタフライバルブ |
|
温度範囲 |
-40～150℃ |
|
納期 |
通常7日以内。 |
|
出荷港 |
上海、寧波など |
|
パッケージの詳細 |
各カートンの内側、合板ケース (海上輸送) またはパレット (航空輸送) の外側 |
|
回転角度 |
0～90度/0～120度/0～180度 |
|
構造 |
ラックアンドピニオンロータリアクチュエータ |
|
表面処理 |
硬質陽極酸化 |
|
使用温度 |
常温：-20度～80度（-4度～176度） |
|
繋がり |
NAMUR、ISO5211、DIN3337 |
|
キャップの色 |
カスタマイズされたサポート |
|
タイプ |
複動式と単動式 |
|
インジケータ |
カスタマイズされたサポート |
|
アクセサリの取り付け |
リミットスイッチボックス/ソレノイドバルブ/バルブポジショナ 等 |
|
バルブ付属品 |
マニュアルオーバーライドギアボックス |
|
ピストン |
硬質アルマイト処理 |
|
中くらい |
水、油、空気、腐食性環境 |
|
モデル |
GT32/AT40/AT52/AT63/AT75/AT83/AT92/AT105/AT125/AT140/AT160/AT190 |
補給能力
標準モデルは豊富な在庫を持っており、短納期での納品が可能です。
OEM / ODM のカスタマイズをサポートしており、小規模バッチのカスタマイズされた生産は最速で 7 日以内に完了します。{0}
梱包と配送
梱包詳細:
1)。内側に発泡パッキンが入った別個のカートン
2) 海上輸送用合板ケース
3) 航空輸送用合板パレット
出発港: 中国、上海
リードタイム：
|
数量(個) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
EST（東部基準時。時間(日) |
在庫のある商品 |
7 |
20 |
交渉中 |
アドバンテージ
すべてのプロセスは CNC によって-一度だけ-形成され、プロセスの精度と耐用年数が保証されます。

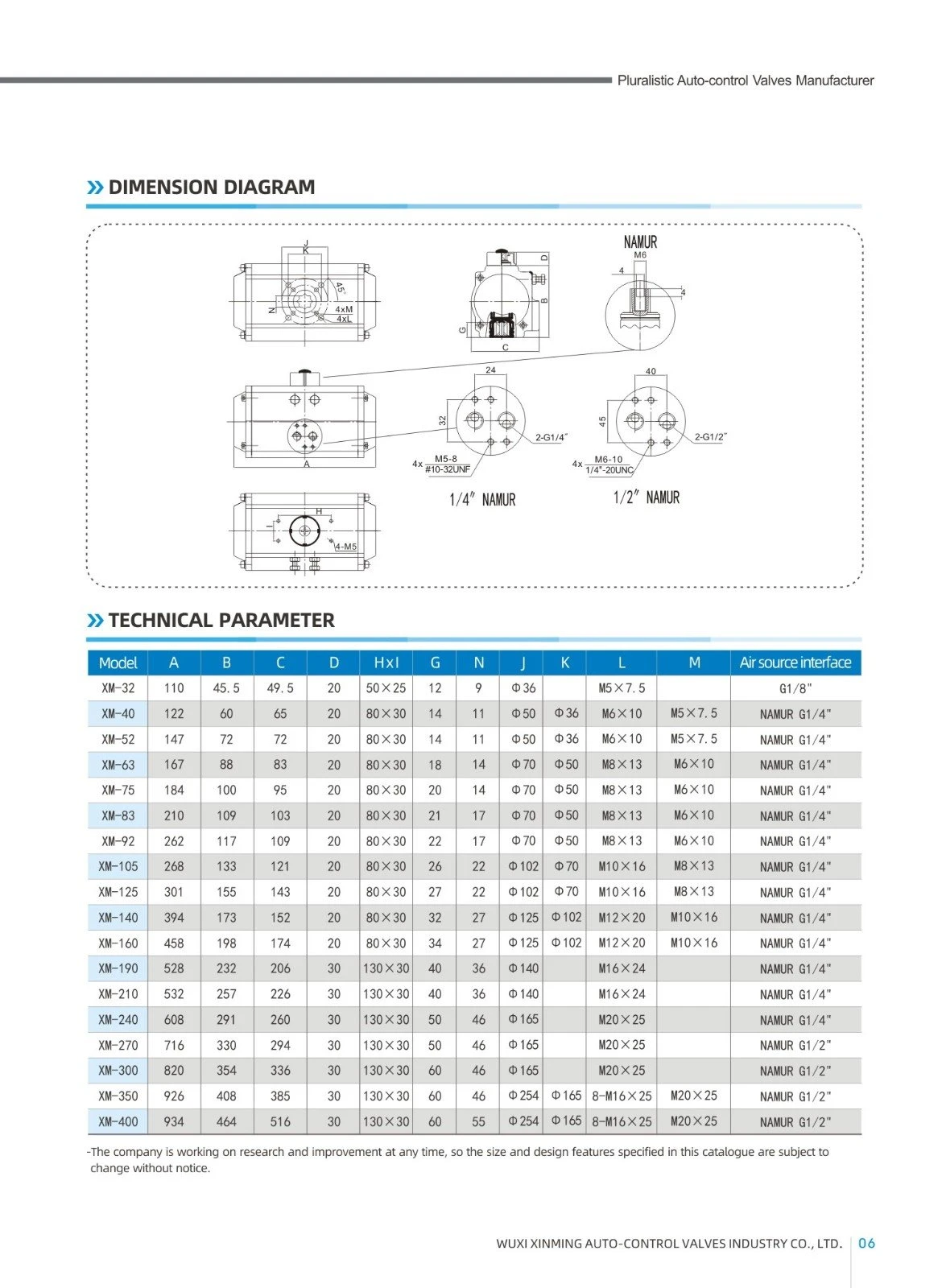

角度移動空気圧アクチュエータの寸法
XM複動アクチュエータ出力トルク表
|
モデル |
入力空気圧(単位:bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
空気圧出力トルク(Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
