製品概要

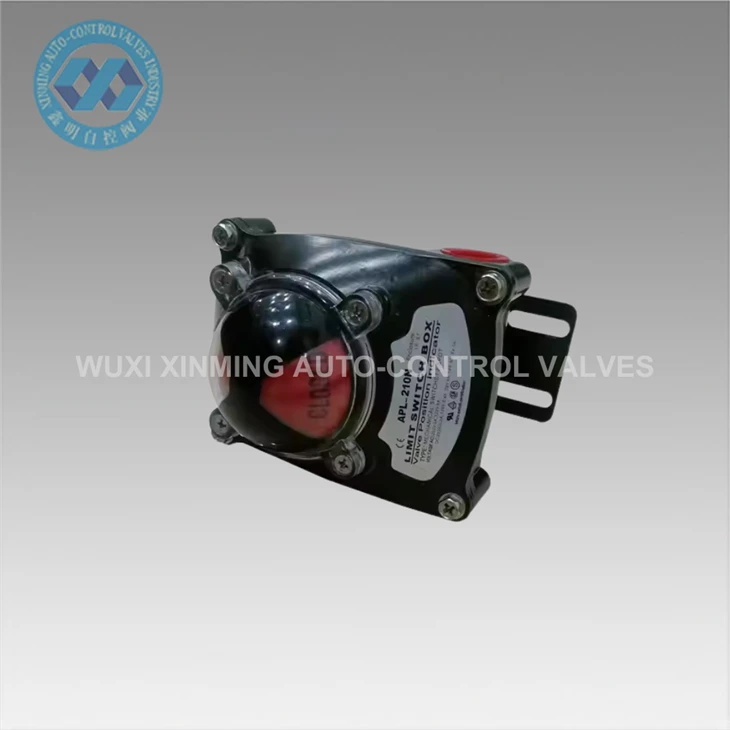

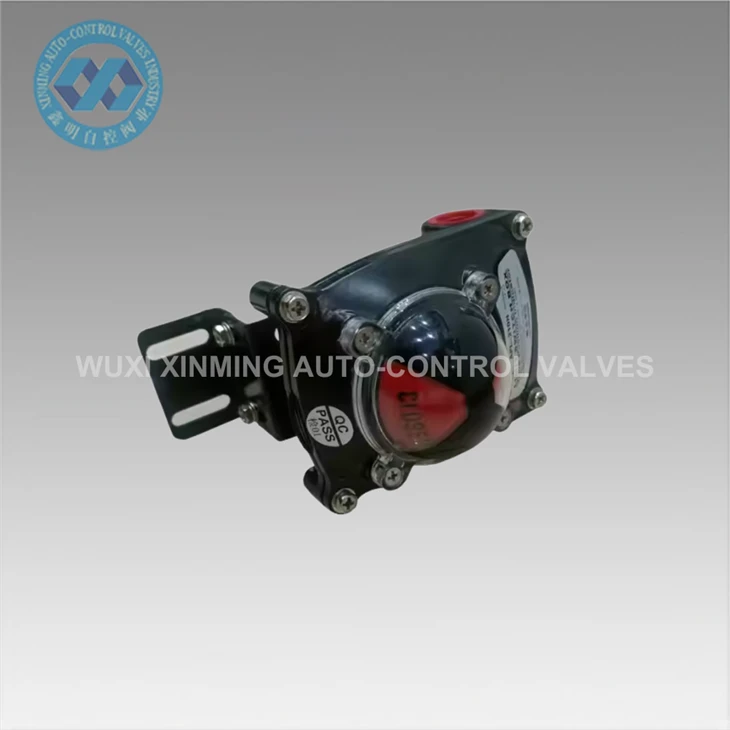

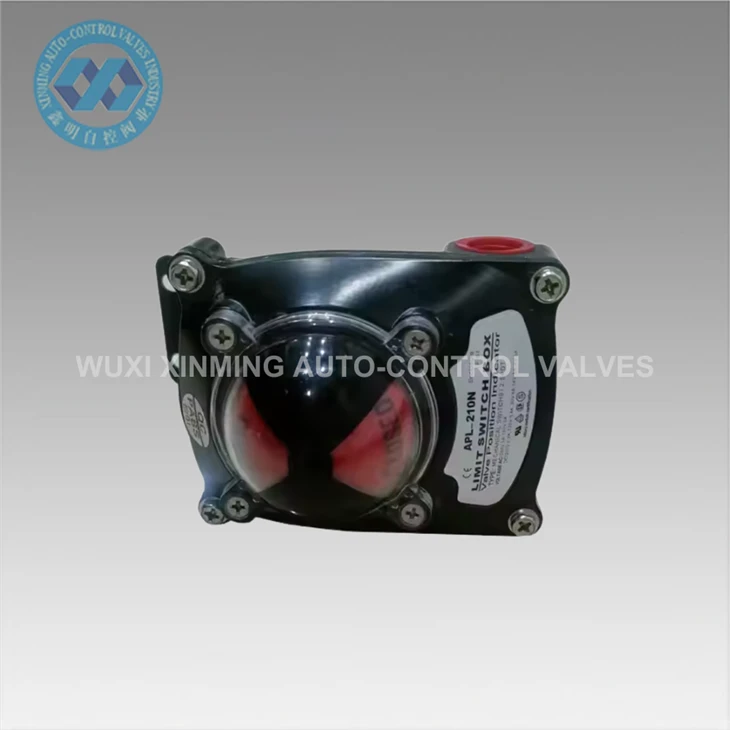

APL-210N メカニカル リミット スイッチ ボックスは、産業オートメーション システムにおける正確なバルブ位置の表示とフィードバックのために設計されています。これは、制御システムに信頼性の高い開閉ステータス信号を提供するために、空気圧ロータリー アクチュエータやボール バルブやバタフライ バルブなどの 4 分の 1 回転バルブで広く使用されています。
このリミット スイッチ ボックスは、内部カム機構を通じてバルブ ステムの機械的回転を電気スイッチング信号に変換し、自動バルブ操作中の正確な位置監視を保証します。これは、安全で安定したシステム制御のためにリアルタイムのバルブ状態フィードバックが必要なプロセス産業では不可欠なコンポーネントです。-
動作原理
APL-210N は空気圧アクチュエータの上部に取り付けられ、バルブ ステムに機械的に接続されています。バルブが 0 度から 90 度の間で回転すると、それに応じてスイッチ ボックス内のカムが回転し、内部の機械式スイッチを作動させます。

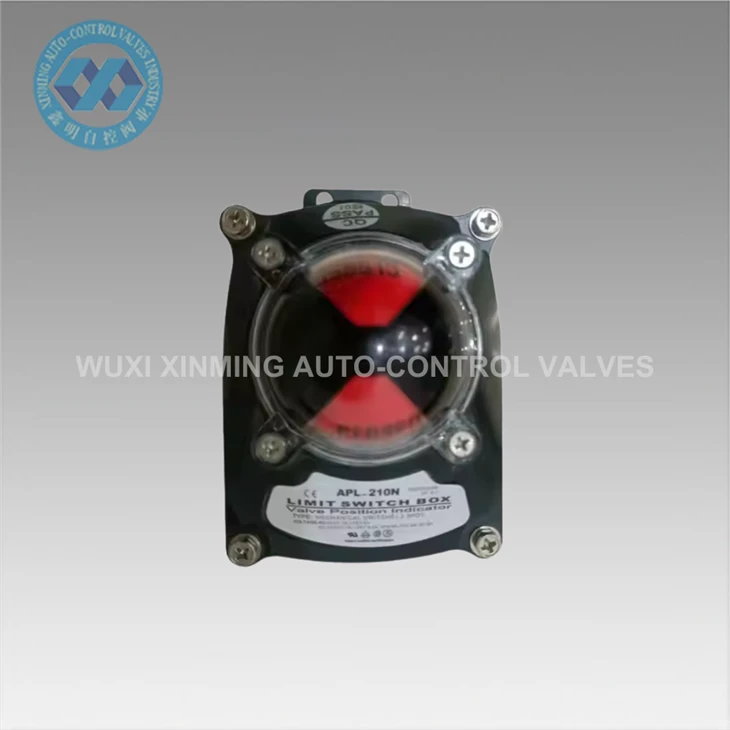

これらのスイッチは、バルブが全開位置にあるか全閉位置にあるかを示すオン/オフ信号を PLC または制御システムに送信します。トップカバーの視覚的なインジケーターにより、デバイスを開けずに現場で明確に確認できます。

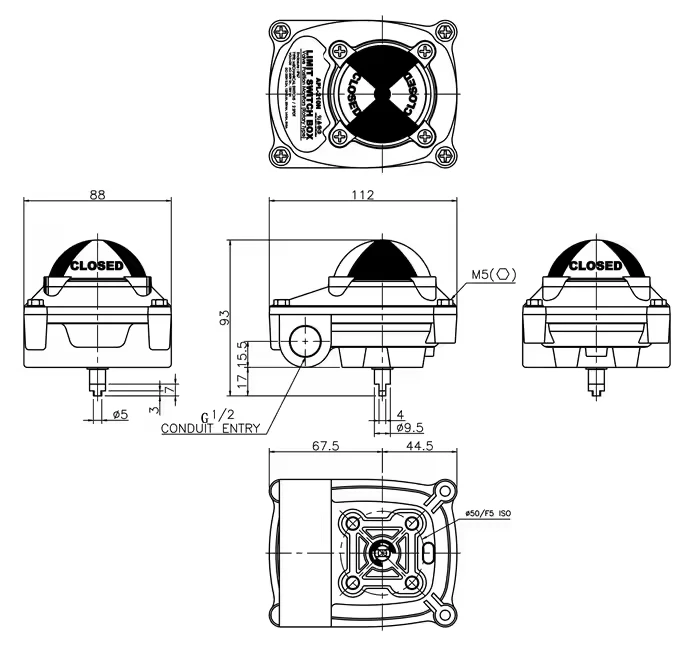

技術仕様
| モデル | APL-210N |
| 製品タイプ | 機械式リミットスイッチボックス |
| 応用 | バルブ位置表示 |
| 適合バルブ | ボールバルブ、バタフライバルブ |
| 回転範囲 | 0度～90度 |
| ハウジング材質 | アルミニウム合金 |
| 保護クラス | IP67 |
| 取付規格 | ナミュール |
| 信号の種類 | 機械式ON/OFFスイッチ |
| インストール | 空圧ロータリアクチュエータ搭載 |
アプリケーション
APL-210N リミット スイッチ ボックスは、バルブ位置フィードバックを必要とする産業オートメーション システムで広く使用されています。
- 石油およびガスパイプラインバルブ制御システム
- 水処理および排水施設
- 化学処理プラント
- 発電システム
- 産業用プロセスオートメーションライン
- HVAC および一般的な流量制御システム
通常の動作では、バタフライ バルブを駆動する空気圧アクチュエータに取り付けられ、安全なプロセス監視のためにバルブの開閉状態を制御室に継続的に報告します。
