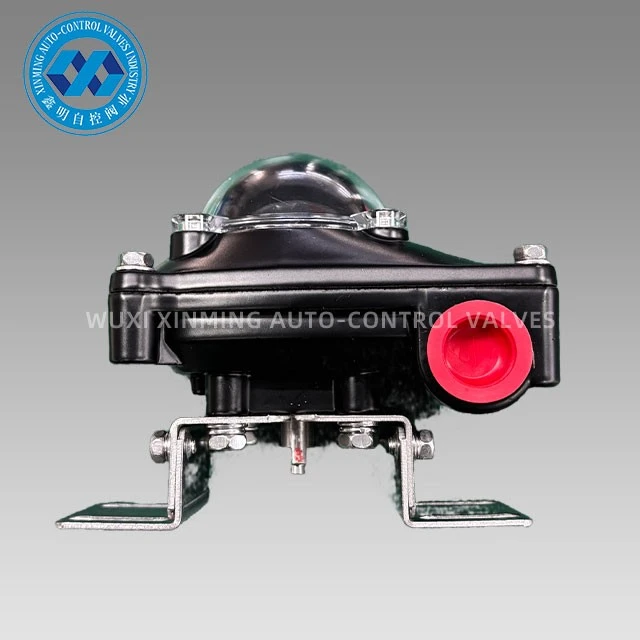

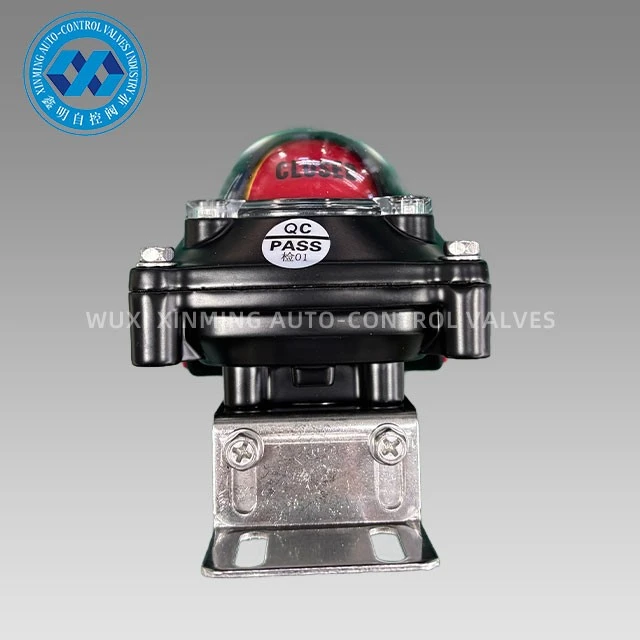

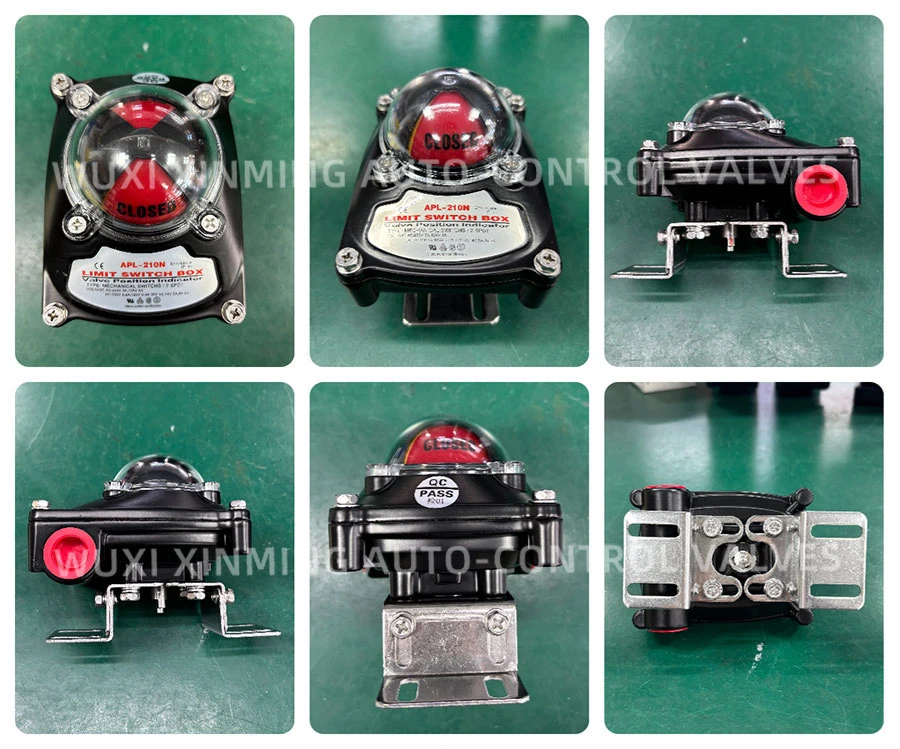

APL-210N リミット スイッチ ボックスは、産業オートメーションで使用される空気圧アクチュエータ システムにおける信頼性の高いバルブ位置フィードバック用に設計されています。明確な開閉表示と電気スイッチング信号を提供し、ボールバルブやバタフライバルブなどの 1/4 回転バルブの監視と制御をサポートします。

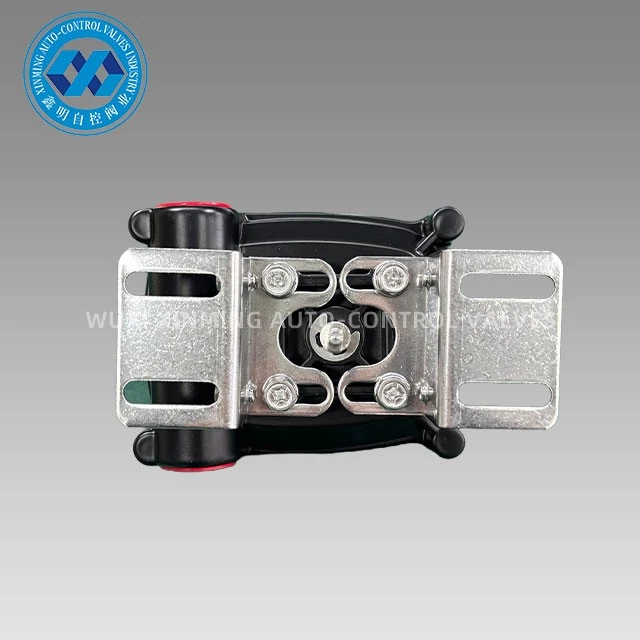

このデバイスはアクチュエータに直接取り付けられ、ロータリーバルブの動きを機械的なスイッチング動作に変換します。これらの信号は通常、PLC または DCS システムに送信され、プロセス制御および安全連動アプリケーションにおける正確なバルブ状態の確認が可能になります。
製品仕様
| モデル | APL-210N |
| 材料 | アルミダイカスト/ステンレス(304/316) |
| シェル |
IP67 |
| 周囲温度 | -25 度 ~ +85 度 |
| ポジションインジケーター | -黄色。オフ-赤 |
| ケーブル差込口 | 2-1/2NPT; PT1/2; PF1/2; M20; PG13.5 |
住宅設計と環境保護
エンクロージャは、腐食と耐久性の要件に応じて、アルミニウム ダイキャストまたはステンレス鋼（304/316）から選択できます。{0}
- アルミニウムハウジング：一般産業サービス
- ステンレス鋼ハウジング: 腐食環境または海洋環境
IP67 保護等級は粉塵の侵入や一時的な浸水に対する耐性を保証しており、露出した現場での設置に適しています。
機械的位置フィードバックシステム
内部のカム駆動機構により、バルブの回転に基づいて機械式スイッチが直接作動します。{0}

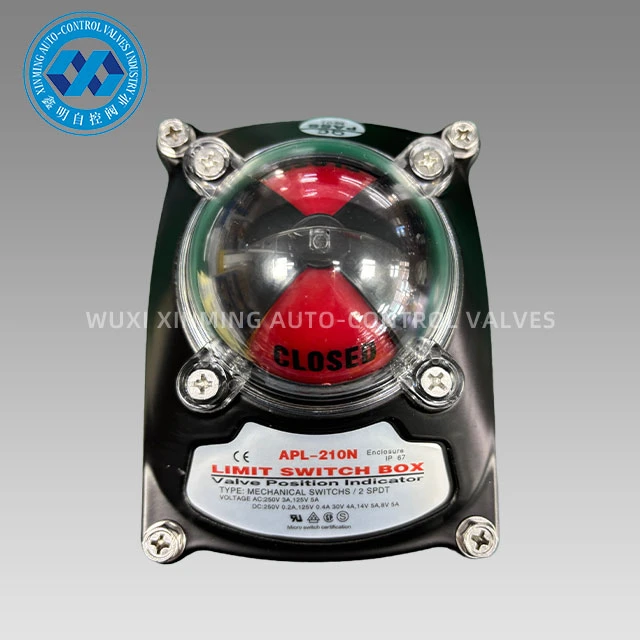

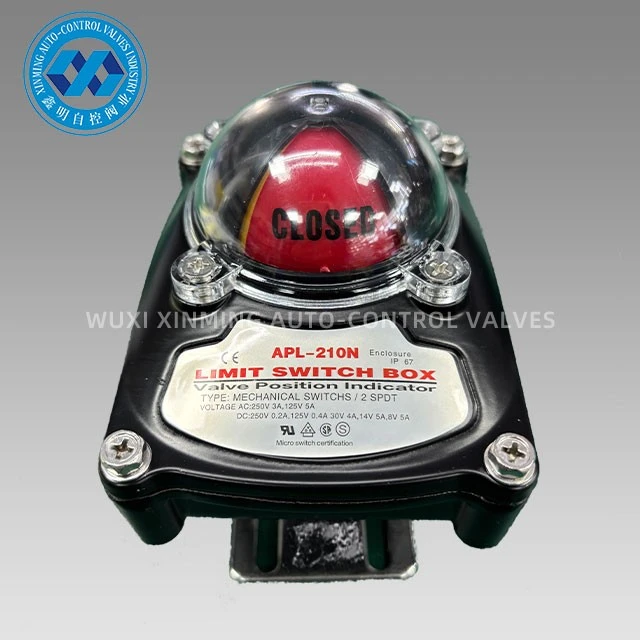

位置表示は視覚的なインジケーターによって提供されます。
- 黄色: バルブが開いています
- 赤: バルブが閉まっている
これにより、制御システムにアクセスせずにバルブの状態を現場で直接検証できます。

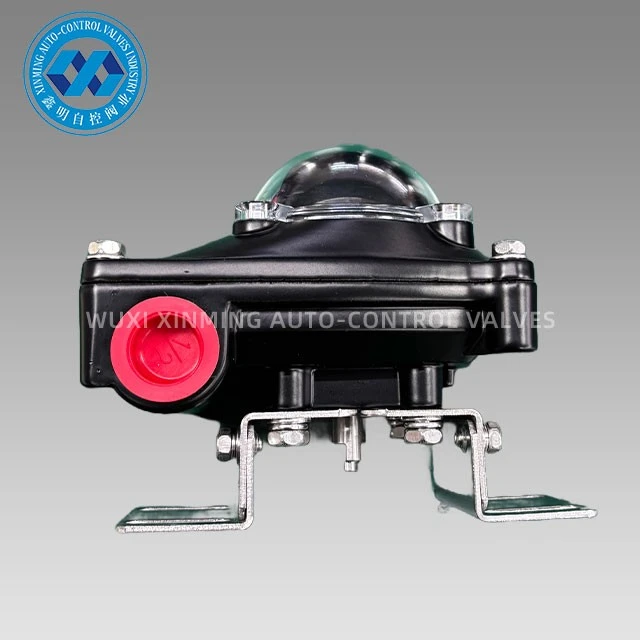

電気統合とケーブル入口
APL-210N は、グローバルな設置互換性のために複数のケーブル エントリ構成をサポートしています。
- 2 × 1/2" NPT
- PT1/2
- PF1/2
- M20
- PG13.5
この柔軟性により、さまざまな地域標準やアクチュエータ制御アーキテクチャへの統合がサポートされます。
適用範囲
APL-210N は、信頼性の高い個別の位置フィードバックを必要とする以下のようなバルブ自動化システムで使用されます。
- 空気圧アクチュエータ アセンブリ
- 1/4- 回転バルブ システム
- 石油とガスのパイプラインインフラストラクチャ
- 化学処理プラント
- 上下水道システム
- 一般的な工業用プロセス制御
機械式リミット スイッチ ボックスは、現場条件に対する耐性、予測可能なスイッチング動作、標準アクチュエータ インターフェイスとの互換性により、産業オートメーションで広く使用され続けています。 APL-210N は、高度な診断機能よりも堅牢性と運用の一貫性が優先されるアプリケーション向けに位置付けられています。
