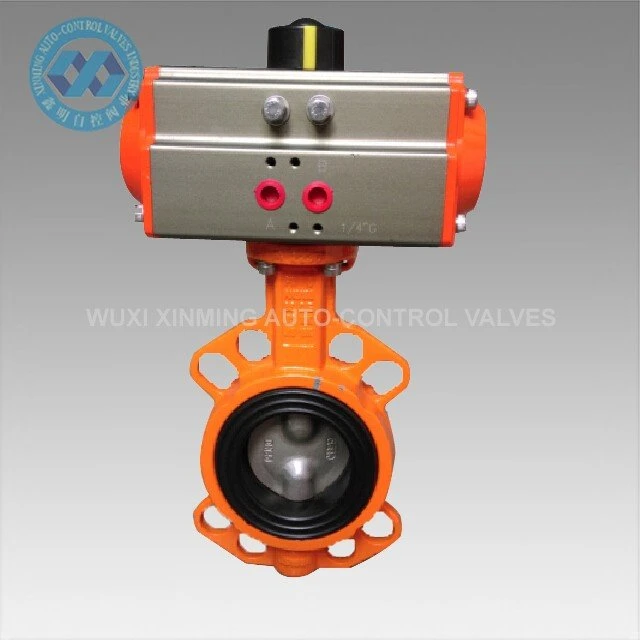

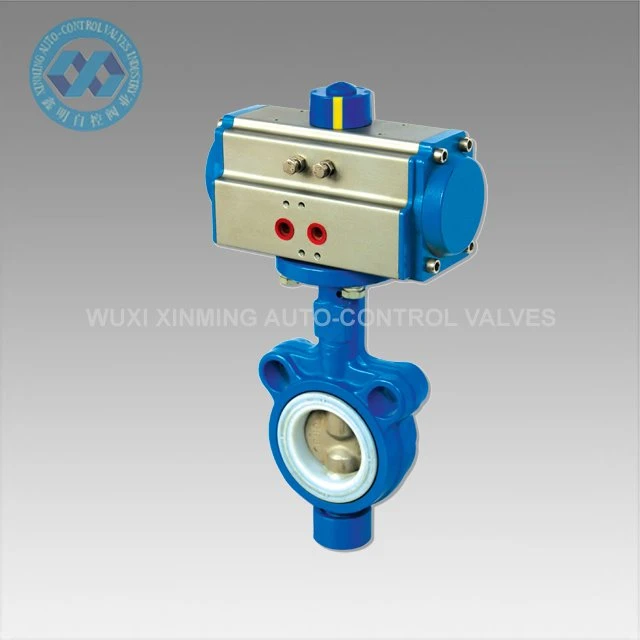

ウェハバタフライバルブは構造が簡単で、小型、軽量、低コスト、制御と操作が便利、有効循環面積が大きく、素早い開閉、省力化、良好なシール性能を備え、金属ハードシールと弾性シールの利点を備えています。
圧縮空気で作動するモーター駆動のバルブよりも速く流れを自動的に開始および停止します。{0}}付属の電動パイロットバルブまたは手動オン/オフバルブのいずれかを使用して、アクチュエーターへのエアを制御する必要があります。バルブは、動作のために入口と出口の間の最小限の圧力降下を必要としません。
アクチュエーターはバルブ本体に直接取り付けられているため、動きを最小限に抑え、摩耗を軽減します。アクチュエータの上部にある視覚的な流量インジケータは、バルブが開いているか閉じているかを示します。手動オーバーライドにより、停電時にバルブを操作できます。
製品詳細
| 製品名 | ウェハバタフライバルブ |
| ブランド名 | XM、OEMも承ります |
| バタフライバルブサイズ | 25mm～1000mm |

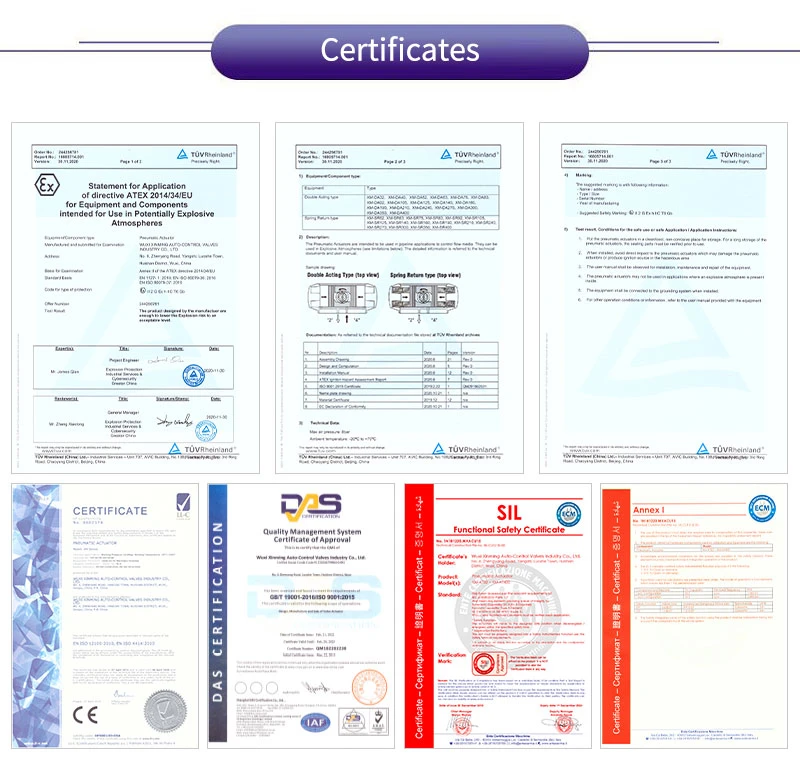

| 認証 | CE、ATEX、SIL3、ISO9001:2016 |
| バルブの種類 | 蝶 |
| 用途: | 水、油、空気、天然ガス、蒸気、飲料水 |
| シール材質 | EPDM ゴム、NBR、PTFE、金属-対- |
| 満たされた仕様 | API609 |

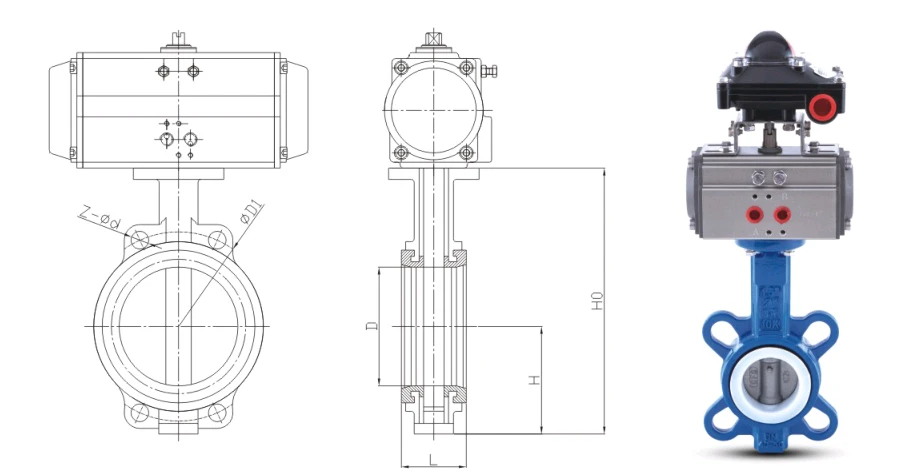

技術パラメータ:
| 呼び径 | D(mm) | D1(mm) | ふーむ） | H0(mm) | 長さ(mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | インチ | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| バルブの設計と製造 | GB/T12238規格による | ||||||
| バルブフランジサイズ | GB/T9113、GB/T17241.6規格による | ||||||
| バルブの構造長さ | GB/T12221規格による | ||||||
| バルブの検査と実験 | GB/T13927規格に準拠 | ||||||
製品の特徴:
・軽量・コンパクト：同口径のゲートバルブに比べ重量はわずか1/6、設置スペースは50％削減
• 双方向バブル-グレードのシール: EPDM/NBR/VITON/PTFE 弾性バルブシート、漏れなし (ISO 5208 レート A)
• 低トルク: 合理化されたバタフライ プレート + 自己潤滑スリーブ、手動、空気圧、電動アクチュエータで簡単に駆動できます。-
・オンラインメンテナンス：バルブ本体が配管内にはみ出さず、フランジボルト4本を緩めるだけでバタフライプレートを引き抜くことができ、分解・組立が可能です。
• 多機能：完全に開閉でき、15度〜75度の範囲で正確にスロットルすることもできます。
製品の用途:
• 市水: 原水、上水、下水、ポンプ場の隔離
• HVAC: セントラル空調、地域暖房、冷却水循環
• 食品および医薬品: CIP/SIP 洗浄システム、FDA 3A 衛生グレード (オプション)
• 化学および石油化学: 弱酸および弱アルカリ、溶剤、粉体、空気輸送パイプライン
• 電力エネルギー: 冷却塔、復水、防火スプリンクラー システム
供給能力
供給能力：1000台/月、空圧バタフライバルブ
梱包と配送
梱包詳細:
1) 数量が多い場合は合板ケース
2) 少量の場合は、カートンまたは合板パレット
出発港: 中国、上海
リードタイム：
|
数量(個) |
1-50 |
51-1000 |
＞1001 |
|
EST（東部基準時。時間(日) |
在庫のある商品 |
30 |
交渉中 |
私たちのサービス
1) 7x24時間ホットライン
2)厳格な品質管理
3) 手頃な価格で高品質
4) 優れたアフターサービス-
5) オンライン技術サポート
6)短納期
選択と注文のヒント:
メディアに2mm以上のパーティクルが含まれる場合はハードシールまたは二重偏心構造をご選択ください。
火災安全性が必要な場合は、グラファイトフィラー + SS316L スプリントを選択できます。
電気24V/220V、空圧複動/スプリングリセット、リミットスイッチ、ポジショナフルセットを提供します。
ウェハバタフライバルブの CAD 図面、3D モデル、またはプロジェクトのカスタマイズ ソリューションが必要な場合は、WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD. までお問い合わせください。

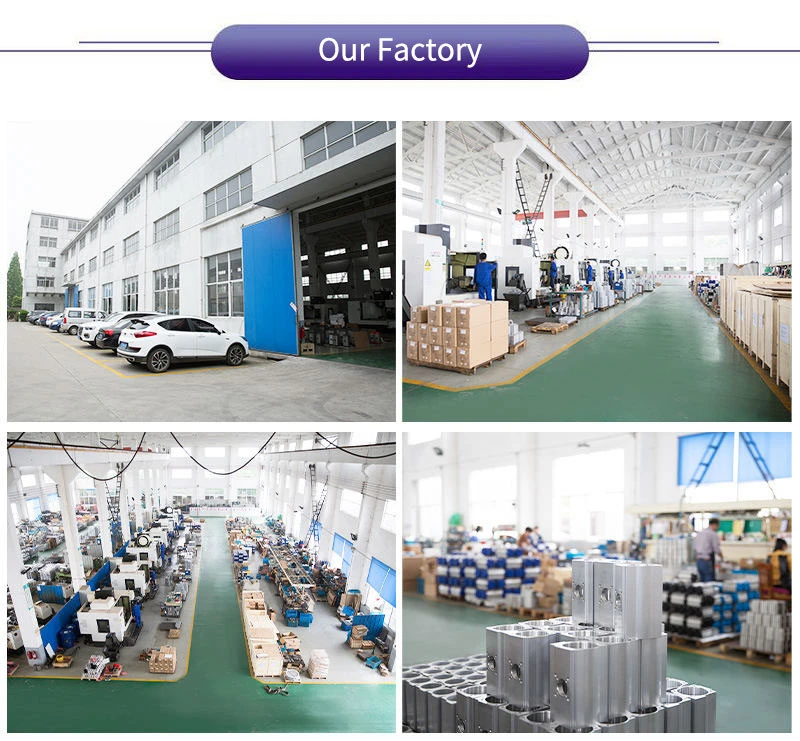

私たちについて：
無錫 Xinming Auto{0}}control Valves Co., Ltd. は、ISO5211/DIN3337/VDI/VDE-3845/NAMUR 規格に準拠した、ISO9001 認定の XM シリーズ空気圧アクチュエータと自動制御バルブの製造を専門としています。高度な研究開発能力と生産設備を備えた当社の製品は、石油・ガス、化学、発電所などのさまざまな業界にサービスを提供しており、革新的なソリューションと信頼性の高いパフォーマンスを通じて「技術第一、品質の卓越性」への当社の取り組みを具体化しています。
