ちょっと、そこ！空気圧ボールバルブのサプライヤーとして、私はこれらのバルブで使用されるさまざまな種類のシールを理解することがいかに重要であるかを直接見てきました。シールは、空気圧ボールバルブの適切な機能と寿命を確保する上で重要な役割を果たします。漏れを防ぎ、汚染物質の侵入を防ぎ、システムの完全性を維持します。このブログ投稿では、空気圧ボールバルブで一般的に使用されるさまざまなタイプのシールについて説明します。
1. Oリングシール
O リングは、空気圧ボールバルブで使用される最も一般的なタイプのシールの 1 つです。それらはシンプルですが効果的です。 O リングは、ボールまたはバルブシートの周囲の溝に配置される円形のゴムまたはエラストマーリングです。バルブを組み立てると、O リングが圧縮され、しっかりとしたシールが形成されます。
O リング シールの主な利点は、その多用途性です。ニトリルゴム (NBR)、フッ素ゴム (FKM)、エチレン プロピレンジエン モノマー (EPDM) などのさまざまな材料から作ることができます。ニトリル O リングは汎用用途に最適で、幅広い温度と圧力に対応できます。一方、FKM O リングは化学薬品や高温に対する耐性が高く、より過酷な環境に適しています。 EPDM O リングは、水、蒸気、および一部の化学物質に対する耐性があり、これらの物質と接触することが多い用途でよく使用されます。
空気圧ボールバルブ用の信頼性が高くコスト効率の高いシールをお探しの場合は、O リングが最適な選択肢です。 O リング シールは、弊社の多くの製品で見つけることができます。ステンレス製ボールバルブさまざまな産業用途に優れたパフォーマンスを提供する製品です。
2. リップシール
リップシールは、空気圧ボールバルブで使用されるもう 1 つの重要なタイプのシールです。円形の断面を持つ O リングとは異なり、リップ シールはシールされる表面と接触する柔軟なリップを備えています。リップはバリアとして機能し、空気や液体の漏れを防ぎます。
リップシールは通常、ゴムまたはエラストマーで作られており、特定の用途に応じてさまざまなリップ構成で設計できます。たとえば、リップ シールにはリップが 1 つあるものもありますが、シール性能を高めるために複数のリップが付いているものもあります。

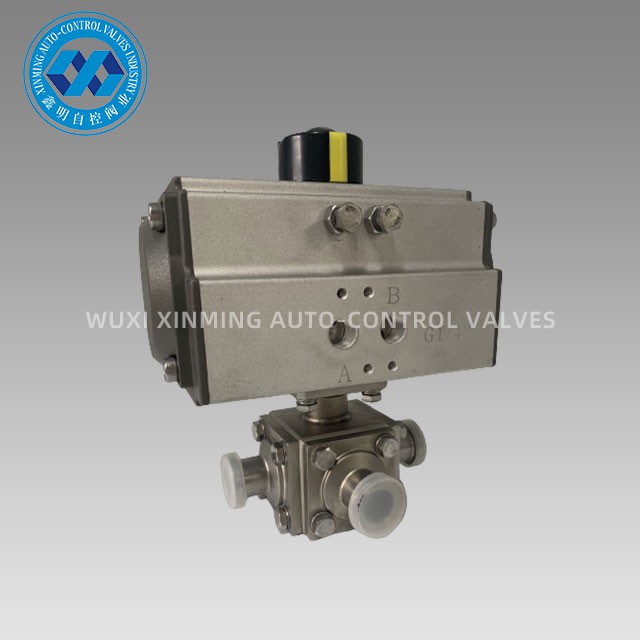

リップシールの主な利点の 1 つは、圧力と温度の変化に適応できることです。バルブ内の状態が変化しても良好なシールを維持できます。リップシールはシール面との接触面積が比較的小さいため、低摩擦が要求される用途でよく使用されます。リップシールは当社で見つけることができます空気圧アクチュエータ トライクランプ 三方ボールバルブ、さまざまな流体システムを正確に制御できるように設計されています。
3. メタルシール
メタルシールは、高性能および高温の用途に使用されます。通常、ステンレス鋼、真鍮、青銅などの材料で作られています。金属製シールは優れた耐久性を備え、ゴムやエラストマー製シールでは対処できない極端な温度や圧力に耐えることができます。
空気圧ボールバルブで使用されるメタルシールの主なタイプの 1 つは、メタルツーメタルシールです。メタルツーメタルシールはボールと弁座がともに金属でできており、両者が直接接触してシールを形成します。このタイプのシールは、石油およびガス産業など、漏れをゼロにする必要がある用途で非常に信頼性があります。
ただし、メタルシールにはいくつかの欠点もあります。これらはゴムまたはエラストマーシールよりも高価であり、より正確な加工と取り付けが必要です。しかし、高圧、高温のアプリケーションを扱っている場合は、金属で密閉された空気圧ボールバルブを検討する価値があります。私たちの空気圧アクチュエータ フランジ ティー ボール バルブ要求の厳しい用途向けにメタルシールも用意されています。
4. グラファイトシール
グラファイトシールは、高温や耐薬品性が要求される用途でよく使用されます。グラファイトは柔らかく滑らかな素材で、高温でも良好なシールを形成できます。また、多くの化学薬品に対して耐性があるため、腐食環境での使用に適しています。
グラファイトシールは、O リングやメタルシールなどの他のシールと組み合わせて使用し、シール性能を高めることができます。たとえば、グラファイトが充填された O リングは、通常の O リングよりも高温で優れたシールを提供できます。
グラファイトシールの課題の 1 つは、グラファイトシールが脆いため、取り付け時に慎重な取り扱いが必要になる場合があることです。ただし、高温や強力な化学物質に耐えられるシールが必要な場合は、グラファイト シールが良い選択肢となります。
5. PTFE シール
ポリテトラフルオロエチレン (PTFE) シールは、優れた耐薬品性と低摩擦特性で知られています。 PTFE は、酸、塩基、溶剤などの幅広い化学薬品に対して高い耐性を示す合成フッ素ポリマーです。
PTFE シールは、ガスケット、O リング、バルブ シートなど、さまざまな形状で使用できます。これらは、取り扱う流体またはガスの汚染を防ぐ必要がある用途でよく使用されます。たとえば、食品および飲料業界では、製品の純度を確保するために PTFE 密閉空気圧ボールバルブが一般的に使用されています。
ただし、PTFE シールにもいくつかの制限があります。硬度が比較的低いため、正しく取り付けられていないと簡単に損傷する可能性があります。また、熱膨張係数も高いため、温度変化が大きい用途では問題が発生する可能性があります。
適切なシールの選択
空気圧ボールバルブに適切なシールを選択する場合、考慮すべき要素がいくつかあります。まず、温度、圧力、扱う流体や気体の性質などの動作条件を考慮する必要があります。高温に対処する場合は、金属またはグラファイトシールが必要になる場合があります。耐薬品性が優先される場合は、PTFE または FKM シールがより良い選択となる可能性があります。
次に、コストを考慮します。メタルシールなどの一部のシールは、他のシールよりも高価です。パフォーマンス要件と予算のバランスを取る必要があります。
最後に、インストールとメンテナンスについて考えます。シールによっては、より正確な取り付けやより頻繁なメンテナンスが必要な場合があります。特定の用途での取り付けとメンテナンスが簡単なシールを選択してください。
当社では、お客様のニーズに合わせて、さまざまなタイプのシールを備えた空気圧ボールバルブを幅広く取り揃えています。汎用アプリケーション用のバルブが必要な場合でも、高性能、高温アプリケーション用のバルブが必要な場合でも、当社が対応します。
当社の空気圧ボールバルブの詳細に興味がある場合、またはシールについてご質問がある場合は、お気軽にお問い合わせください。お客様の要件について話し合い、プロジェクトに最適なバルブを見つけるお手伝いをさせていただきます。調達プロセスを開始するには今すぐお問い合わせください。お客様の空気圧システムに最適なソリューションを得るために協力しましょう。
