リミットスイッチボックスは、多くの産業用途で重要なコンポーネントであり、オブジェクトの存在または位置を検出する信頼できる方法を提供します。リミットスイッチボックスの大手サプライヤーとして、私はしばしば彼らの配線図についての問い合わせを受けます。このブログ投稿では、リミットスイッチボックスの配線図、そのコンポーネント、および解釈方法の詳細を掘り下げます。
リミットスイッチボックスの基本を理解する
配線図にジャンプする前に、制限スイッチボックスが何をするかを簡単に理解しましょう。制限スイッチボックスには、オブジェクトの存在または不在に基づいて動作する電気機械デバイスである1つ以上の制限スイッチが含まれています。これらのスイッチは、機械を制御し、可動部品の位置を監視し、産業環境での安全性を確保するために使用されます。
リミットスイッチボックスのコンポーネント
典型的なリミットスイッチボックスは、次のコンポーネントで構成されています。
- 制限スイッチ：これらは、ボックスのコアコンポーネントです。それらは、通常開いている（NO）や通常閉じた（NC）など、さまざまなタイプがあります。 NCスイッチが回路を開くと、作動するとスイッチなしが回路を閉じます。
- 囲い：エンクロージャーは、ほこり、水分、機械的損傷などの環境要因から限界スイッチを保護します。プラスチック、金属、グラスファイバーなどの材料で作ることができます。
- 端子：これらは、リミットスイッチを外部配線に接続するために使用されます。それらは、電気信号に安全で信頼できる接続を提供します。
リミットスイッチボックスの配線図
配線図は、リミットスイッチボックス内の電気接続の視覚的な表現です。制限スイッチがどのように互いに接続され、電源、制御システムに接続されているかを示します。典型的な配線図を理解するための段階的なガイドを次に示します。
電源
配線図は、電源接続を示します。これは通常、バッテリーや主電源などの電気エネルギー源です。電源は、適切な端子を介してリミットスイッチボックスに接続されています。
制限スイッチ接続
図は、リミットスイッチの接続方法を示します。たとえば、ボックスに複数のリミットスイッチがある場合、それらは直列または並列で接続される場合があります。シリーズ接続では、電流は次々とスイッチを流れます。並列接続では、電流はスイッチを分割します。
制御システムの接続
制限スイッチボックスは、プログラマブルロジックコントローラー（PLC）やリレーなどの制御システムにも接続されています。配線図は、制限スイッチからの信号が制御システムに送信される方法を示します。これにより、制御システムは、監視対象のオブジェクトの位置または存在に基づいて決定を下すことができます。
さまざまな種類の配線図
アプリケーションと使用する制限スイッチのタイプに応じて、リミットスイッチボックスにはいくつかのタイプの配線図があります。いくつかの一般的な例があります：
シングルリミットスイッチ配線図
これは、最も単純なタイプの配線図であり、1つの制限スイッチのみが使用されます。この図は、制限スイッチの電源と制御システムへの接続を示しています。
複数の制限スイッチ配線図
複数の制限スイッチを使用すると、配線図がより複雑になります。スイッチがどのように互いに接続されているかを示し、制御システムを示します。たとえば、安全アプリケーションでは、特定のアクションが実行される前にすべての条件が満たされるように、複数の制限スイッチを直列に接続できます。
特殊なリミットスイッチボックスの配線図

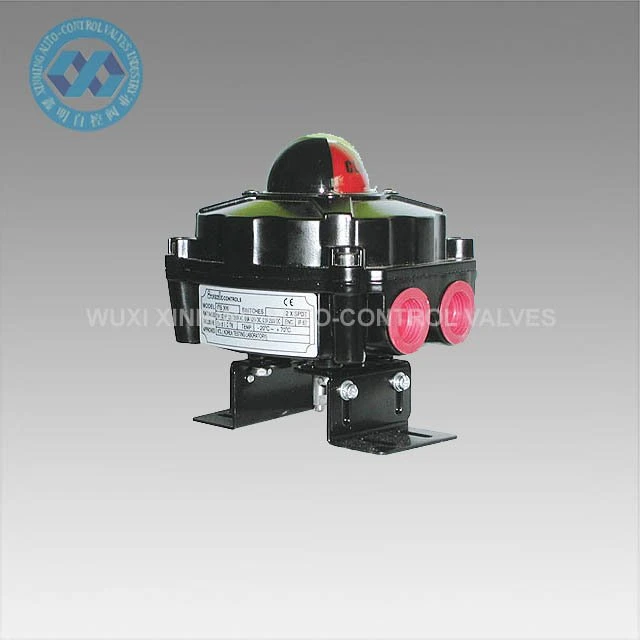

一部の制限スイッチボックスは、特定のアプリケーション向けに設計されています。爆発防止制限スイッチボックス。これらのボックスには追加の安全機能があり、別の配線構成が必要になる場合があります。配線図は、これらの特定の要件を反映しています。
配線図の解釈
配線図を解釈するには、電気回路の基本的な知識が必要です。ここに、あなたが図を理解するのに役立ついくつかのヒントがあります：
- シンボルを識別します：配線図は、シンボルを使用して、制限スイッチ、端子、電源などのさまざまなコンポーネントを表します。これらのシンボルに精通していることを確認してください。
- 行に従ってください：図の線は、電気接続を表しています。線に従って、コンポーネントが互いにどのように接続されているかを確認します。
- ラベルを確認してください：図には、各コンポーネントまたは接続の関数を示すラベルがある場合があります。これらのラベルに注意して、配線の目的を理解してください。
正しい配線の重要性
Limit Switchボックスの正しい配線は、適切な機能に重要です。配線が誤っていると、誤動作、安全上の危険、および機器の損傷が発生する可能性があります。正しい配線が重要である理由は次のとおりです。
- 安全性：産業用アプリケーションでは、制限スイッチは安全な目的でよく使用されます。誤った配線は、労働者と機器の安全性を損なう可能性があります。
- 信頼性：適切に配線された制限スイッチボックスは、信頼できる操作を保証します。誤シグナルとダウンタイムのリスクを軽減します。
- 効率：正しい配線により、制限スイッチボックスが効率的に動作し、制御システムに正確な情報を提供できます。
当社の製品範囲
リミットスイッチボックスのサプライヤーとして、さまざまなニーズを満たすために幅広い製品を提供しています。当社の製品範囲にはが含まれます爆発防止制限スイッチボックス、ISO 5211空気圧バルブの機械的制限スイッチ、 そしてバルブ位置インジケーター。各製品は、高品質の材料と高度なテクノロジーで設計されており、信頼できるパフォーマンスを確保しています。
結論
Limit Switch Boxの配線図を理解することは、産業用自動化と制御システムを操作する人にとって不可欠です。制限スイッチボックスを正しくインストール、トラブルシューティング、および維持できます。制限スイッチボックスについてご質問がある場合、または配線図のサポートが必要な場合は、お気軽にお問い合わせください。私たちはあなたがあなたのアプリケーションに適したソリューションを見つけるのを助けるためにここにいます。
参照
- 電気工学ハンドブック、第3版
- 産業用自動化と制御システム：原則とアプリケーション
