ボールバルブは、さまざまな産業用途に不可欠なコンポーネントであり、パイプラインを通る流体の流れを制御します。ボールバルブの重要な部分はバルブシートで、バルブの適切な機能と寿命を確保する上で重要な役割を果たします。ボールバルブサプライヤーとして、さまざまなバルブシート材料を理解することは、顧客に高品質の製品を提供するために不可欠です。
ボールバルブのバルブシートの重要性
ボールバルブのバルブシートは、ボールと接触するシーリング表面です。バルブが閉じた位置にあるときの漏れを防ぐ責任があります。設計された適切に選択されたバルブシート材料は、バルブのパフォーマンスを改善し、メンテナンスコストを削減し、流体制御システムの全体的な効率を高めることができます。
一般的なバルブシート材料
1。PTFE（ポリテトラフルオロエチレン）
PTFEは、最も広く使用されているバルブシート材料の1つです。優れた耐薬品性があり、広範囲の腐食性液に適しています。 PTFEの摩擦係数は低いため、ボールはシートに対してスムーズに回転し、摩耗や裂け目を減らすことができます。これにより、バルブのサービス寿命が長くなります。さらに、PTFEには優れたシーリング特性があり、低圧条件下でもタイトなシールを提供します。
ただし、PTFEにはいくつかの制限があります。通常、約260°Cまで、温度抵抗が比較的低くなっています。より高い温度では、PTFEが変形し始め、バルブのシーリング性能に影響を与える可能性があります。また、PTFEには比較的高い熱膨張係数があります。つまり、その寸法は温度の変動とともに大幅に変化する可能性があります。
2。ナイロン
ナイロンは、人気のあるバルブシート素材です。優れた機械的強度と耐摩耗性を提供します。ナイロンは、一部のアプリケーションではPTFEに比べて高い圧力に耐えることができます。また、ナイロンの種類に応じて、最大動作温度が約120〜180°Cで、温度抵抗が向上しています。
ナイロンは多くの一般的な化学物質に対して化学的に耐性がありますが、腐食性の高い物質には適していない場合があります。 PTFEと比較して摩擦係数が比較的高いため、バルブを動作させるにはより多くのトルクが必要になる場合があります。
3。金属
ステンレス鋼や真鍮などの金属バルブシートは、高温および高圧力抵抗が必要なアプリケーションで使用されます。金属シートは、極端な温度や圧力に耐えられない可能性があります。また、金属にはポリマー材料と比較してより優れた耐摩耗性があるため、流体に研磨粒子が含まれている用途にも適しています。
ただし、金属から金属シーリングは、場合によってはポリマー材料ほどタイトなシールを提供することはできません。金属シートは、適切なシーリングを確保するために、より正確な機械加工を必要とする場合があり、腐食性環境では腐食が発生しやすくなります。
4。ゴム
EPDM（エチレンプロピレンジエンモノマー）やNBR（ニトリルブタジエンゴム）などのゴム製バルブシートは、柔らかいシールが必要なアプリケーションで一般的に使用されます。ラバーシートは、ボールの表面に不規則性があっても、非常にタイトなシールを提供できます。また、多くの化学物質に耐性があり、比較的低い温度で動作する可能性があります。
ゴムシートの主な欠点は、温度と圧力抵抗が限られていることです。高温または特定の化学物質にさらされると、時間の経過とともに劣化する可能性があり、バルブのシーリング性能に影響を与える可能性があります。
バルブシート材料の選択に影響する要因
バルブシート材料を選択するときは、いくつかの要因を考慮する必要があります。
1。流体特性
流体の化学組成、温度、および圧力は重要な要因です。腐食性液の場合、PTFEや特定の種類の金属などの耐薬品性が高い材料を選択する必要があります。高温水液の場合、金属や高温ポリマーなどの熱安定性の良好な材料がより適切です。
2。動作条件
システムの動作圧力と温度が重要な役割を果たします。高圧力アプリケーションには、金属または高強度ポリマーシートが必要になる場合がありますが、低圧アプリケーションではゴムなどの柔らかい材料を使用できる場合があります。
3。流量と摩耗
流体に研磨粒子が含まれている場合、金属やナイロンなどの良好な耐摩耗性の材料を選択する必要があります。高流量アプリケーションには、流れる流体によって加えられた力に耐えることができる材料が必要になる場合があります。
当社のボールバルブ製品とバルブシート材料

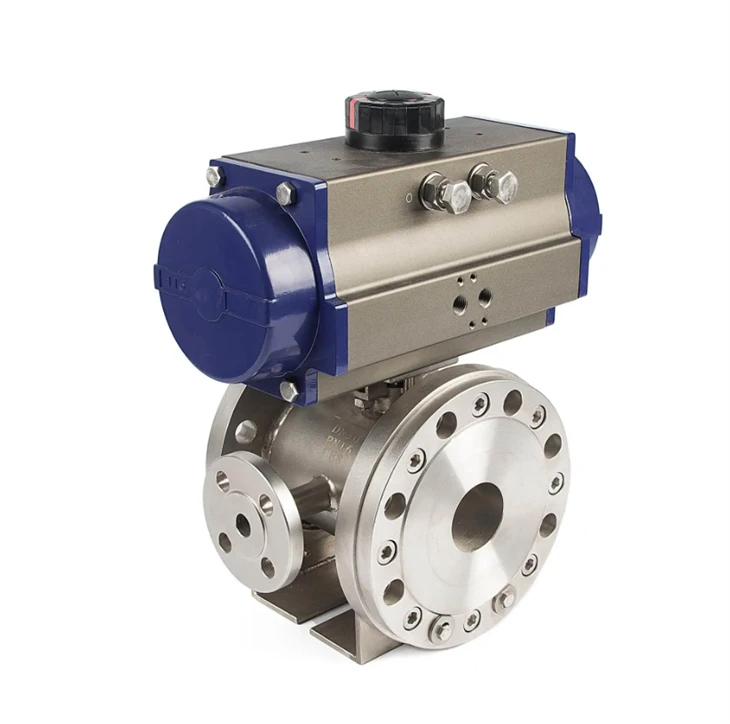

ボールバルブサプライヤーとして、お客様の多様なニーズを満たすために、さまざまなバルブシート材料を備えた幅広いボールバルブを提供しています。たとえば、私たち投資キャスティング用のステンレス鋼フランジ付きフローティングジャケットボールバルブさまざまなシートオプションで利用できます。化学耐性が重要な用途の場合、PTFEシートを備えたバルブを提供できます。高い温度と高圧力シナリオでは、金属シートがより良い選択かもしれません。
私たちの空気圧アクチュエータトライ - 3ウェイボールバルブをクランプ正確な流体制御のために設計されています。アプリケーションの要件に応じて、信頼できるパフォーマンスを確保するために、ナイロンまたはその他の適切な材料で作られた座席を提供できます。そして私たち投資キャスティング用のステンレス鋼フランジ付きフローティングジャケットボールバルブ特定の動作条件に基づいて選択されたシート材料を使用して、優れたシーリングと長期耐久性を提供するように設計されています。
調達と相談については、お問い合わせください
右のバルブシート材料を選択することは、ボールバルブのパフォーマンスと寿命に重要です。当社の専門家チームは、特定のアプリケーションに最適なボールバルブとバルブシート素材を選択するのを支援する準備ができています。化学処理プラント、水処理施設、またはその他の産業用途にバルブが必要かどうかにかかわらず、最良のソリューションを提供するための知識と経験があります。
ボールバルブ製品に興味がある場合、またはバルブシートの材料についてご質問がある場合は、お気軽にお問い合わせください。お客様の要件について話し合い、プロジェクトに最適なボールバルブを見つけるのを楽しみにしています。
参照
- Crane Co.による「Valve Handbook」
- Ja Scheyによる「エンジニアリング資料とその申請」
