24V ソレノイドバルブのプランジャーのストロークは、バルブの性能と機能に大きな影響を与える重要なパラメーターです。信頼できる 24V ソレノイド バルブのサプライヤーとして、私はこのコンポーネントの複雑さとバルブの全体的な動作に対する影響を熟知しています。
24V ソレノイドバルブの基本を理解する
24 V ソレノイド バルブは、流体またはガスの流れを制御する電気機械装置です。コイル、プランジャー、バルブボディから構成されます。 24 ボルトの電流がコイルに印加されると、磁場が発生します。この磁場がプランジャーを引きつけ、プランジャーが動いてバルブを開閉し、媒体の流れを許可または遮断します。
プランジャーストロークとは何ですか?
プランジャストロークとは、コイルに通電したときにソレノイドバルブ内でプランジャが移動する距離を指します。全閉位置から全開位置までを測定します。ストローク長は慎重に設計された特性であり、バルブの設計要件とバルブの対象となる特定の用途によって決定されます。
プランジャストロークに影響を与える要因
コイル設計
ソレノイド コイルの設計は、プランジャーのストロークを決定する上で重要な役割を果たします。適切に設計されたコイルは、強力で均一な磁場を生成できます。コイルの巻き数、ワイヤーゲージ、コア材料の種類はすべて、生成される磁力に影響します。磁界が強くなるとプランジャーをより長い距離まで駆動できるため、ストロークが長くなります。たとえば、巻数が多いコイルと高品質の強磁性コアは、より強力な磁場を生成し、プランジャーのストロークを長くすることができます。
ばね力
ほとんどのソレノイドバルブにはリターンスプリングが装備されています。スプリングは、コイルへの通電が遮断されたときにプランジャーを元の位置に戻す役割を果たします。バネ定数として知られるバネの剛性は、プランジャーのストロークに影響します。バネが硬くなると、バネを圧縮してプランジャーを動かすために磁場からより多くの力が必要になります。したがって、スプリングが硬すぎるとプランジャのストロークが制限される可能性があります。一方、スプリングが非常に弱いと、バルブが簡単に開閉しすぎて、パフォーマンスが不安定になる可能性があります。
バルブボディの設計
バルブ本体の内部設計もプランジャーのストロークに影響を与えます。プランジャーが移動するチャンバーのサイズと形状、および流路は、プランジャーの動きに影響を与える可能性があります。適切に最適化されたチャンバー設計を備えたバルブ本体により、プランジャーのスムーズで制限のない動きが可能になり、利用可能なストロークが最大化されます。さらに、バルブ本体内のシール機構もストロークに影響を与える可能性があります。シールがきつすぎたり、位置がずれていると、追加の抵抗が生じ、有効なプランジャー ストロークが減少する可能性があります。
プランジャストロークの重要性
フロー制御
プランジャーのストロークは、バルブを通過する媒体の流量に直接影響します。一般にストロークが長くなるとバルブの開口部が大きくなり、流量が増加します。産業オートメーションや医療機器など、正確な流量制御が必要な用途では、正しいプランジャー ストロークが不可欠です。たとえば、化学物質投与システムでは、正しい量の化学物質が確実に投与されるように、プランジャーのストロークを正確に校正する必要があります。
応答時間
プランジャーのストロークもソレノイドバルブの応答時間に影響します。通常、ストロークが短いということは、プランジャーが開位置と閉位置の間をより速く移動できることを意味し、その結果、応答時間が速くなります。空気圧制御システムなど、急速なオンオフサイクルが必要なアプリケーションでは、ストロークを短くすることでシステム全体の性能を向上させることができます。
24V ソレノイドバルブの種類とプランジャストローク
直動式ソレノイドバルブ
直動式ソレノイドバルブでは、プランジャーが媒体の流れを直接制御します。コイルによって生成される磁力が媒体の圧力に直接打ち勝つ必要があるため、これらのバルブは通常、比較的短いプランジャー ストロークを持っています。ストロークが短いため、迅速かつ確実な動作が可能で、低～中流量および圧力の用途に適しています。
パイロット式電磁弁
パイロット作動ソレノイドバルブは、小さなパイロットバルブを使用してメインバルブの流れを制御します。パイロット操作バルブのプランジャーは、通常、直動バルブと比較してストロークが長くなります。これは、パイロットバルブが圧力差を生み出し、メインバルブのプランジャーを動かすのに役立つためです。パイロット操作バルブは、高流量および高圧力の用途に適しています。
プランジャストロークに基づく用途
産業オートメーション
産業オートメーションでは、空気、水、その他の流体の流れを制御するために 24 V ソレノイド バルブが広く使用されています。自動化プロセスの特定の要件に基づいて、異なるプランジャー ストロークのバルブが選択されます。たとえば、空気圧アクチュエータを使用するコンベヤ システムでは、アクチュエータの動きを迅速に制御するために、ストロークが短く応答時間が速いソレノイド バルブを使用できます。
水処理
水処理プラントでは、水、化学物質、その他の流体の流れを制御するために 24V 電磁弁が使用されます。処理水の分配など、大きな流量が必要な用途では、プランジャー ストロークが長いバルブが好ましい場合があります。
当社ポートフォリオの関連製品

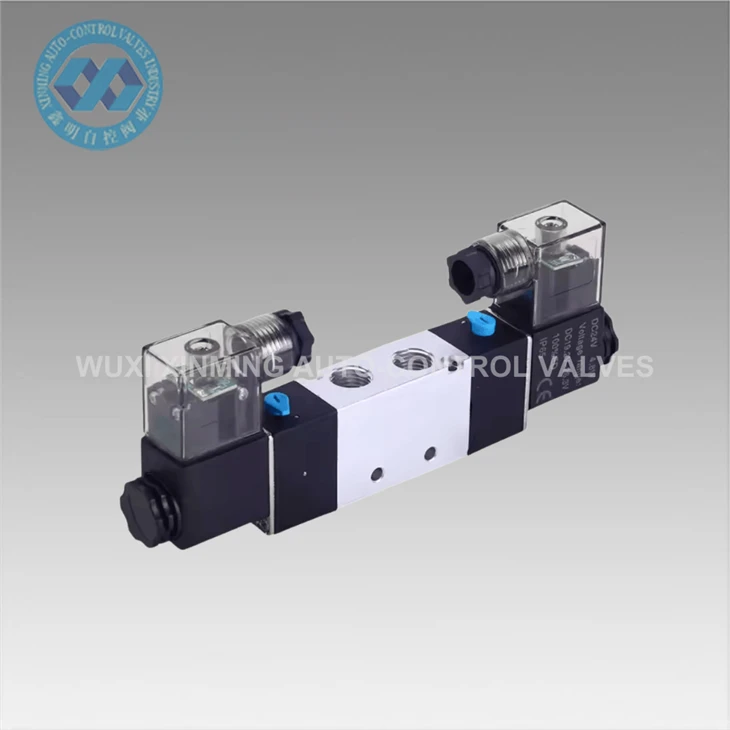

24V ソレノイドバルブのサプライヤーとして、当社はさまざまな関連製品も提供しています。異なる電圧オプションが必要な場合には、次のオプションをご用意しています。220V電磁弁。私たちの長寿命空気圧エア制御電磁弁空気圧システムでの長期にわたる信頼性の高い動作向けに設計されています。さらに、電気コイルが付いている高性能 2 位置 5 方向空気圧ソレノイド バルブ複雑な空気圧制御アプリケーションに優れたパフォーマンスを提供します。
ご購入・ご相談のお問い合わせ先
24V ソレノイド バルブが必要な場合、またはプランジャー ストロークやその他の技術的側面に関してご質問がある場合は、弊社がお手伝いいたします。当社の専門家チームは詳細なアドバイスを提供し、特定の用途に最適なバルブの選択をお手伝いします。さらなる議論や調達の機会については、お気軽にお問い合わせください。
参考文献
- 『ソレノイドバルブハンドブック』Peter A. Schweitzer著
- 「電気機械装置とその応用」ジョン・M・オルーク著
