ちょっと、そこ！バタフライバルブのサプライヤーとして、私はこれらの気の利いたバルブがどのように機能するかについてよく尋ねられます。それで、今日、私はあなたのためにソフトシートのバタフライバルブの動作原理を分解するつもりです。
ソフトシートのバタフライバルブとは何ですか？
まず、柔らかい座りのバタフライバルブとは何かについて話しましょう。これは、シャフトの周りを回転する閉鎖要素のようなディスクを使用するバルブの一種です。 「ソフトシート」部分は、バルブにシーリング表面にゴムやPTFEなどの柔らかい材料があることを意味します。この柔らかいシートは、バルブが閉じたときにタイトなシールを作成するのに役立ち、流体やガスの漏れを防ぎます。
基本構造
柔らかい座りのバタフライバルブは、いくつかの重要なコンポーネントで構成されています。バルブボディがあります。これは、すべてを一緒に保持する外側のケーシングです。体内には、バルブを開閉するために回転する円形のプレートであるディスクがあります。ディスクはシャフトに接続されており、シャフトが回転すると、ディスクも動きます。そしてもちろん、ディスクが接触するバルブ本体の内側に並ぶ柔らかいシートがあります。
それがどのように開閉するか
ソフトシートのバタフライバルブの操作は非常に簡単です。バルブを開きたい場合は、アクチュエータ（手動、電気、空気圧、または油圧式）を回します。このアクチュエータの回転により、シャフトが回転し、シャフトが回転すると、ディスクは垂直の位置からフローパスからそれに平行な位置まで回転します。ディスクが流パスに平行になると、バルブが完全に開いており、流体またはガスが自由に流れることがあります。
逆に、バルブを閉じたいときは、アクチュエータを反対方向に回します。シャフトは、ディスクをフローパスに垂直な位置に戻します。ディスクが柔らかいシートに近づくと、それを押し付け、タイトなシールを作成します。これにより、バルブを通る流体またはガスの流れが止まります。
シーリングメカニズム
ソフトシートの蝶バルブのシーリングメカニズムは、その最も重要な機能の1つです。ソフトシート材料は、ディスクがそれを押すとわずかに変形します。この変形により、シートはディスクの形状に準拠し、信頼できるシールを作成します。異なるソフトシート材料には異なる特性があります。たとえば、ゴムシートは、タイトなシールが必要で、液体が腐食しすぎないアプリケーションに最適です。一方、PTFEシートは、化学物質や高温により耐性があります。
ソフトシートのバタフライバルブの利点
ソフトシートのバタフライバルブを使用することには、いくつかの利点があります。まず、他のタイプのバルブと比較して比較的安価です。また、軽量でインストールが簡単で、インストールプロセス中に時間とお金を節約できます。もう1つの大きなプラスは、彼らのクイックオープニングとクロージング時間です。ディスクは完全に開いて完全に閉じたものに移動するために90度回転するだけであるため、流体やガスの流れを非常に迅速に制御できます。
ソフトシートバタフライバルブも優れたフロー制御を提供します。ディスクの位置は、バルブを流れる流体またはガスの量を調整するように調整できます。これにより、水処理プラントからHVACシステムまで、幅広い用途に適しています。
アプリケーション
ソフトシートバタフライバルブは、多くの異なる業界で使用されています。水と廃水産業では、パイプの水の流れを制御するために使用されます。彼らは、ある程度の不純物できれいな水と水の両方を扱うことができます。食品および飲料業界では、これらのバルブは、食品との接触に安全な材料で作ることができるため、使用されます。また、化学産業でも使用されており、ソフトシート材料の選択は、処理される特定の化学物質に合わせて調整できます。
さまざまな種類のソフトシートバタフライバルブ

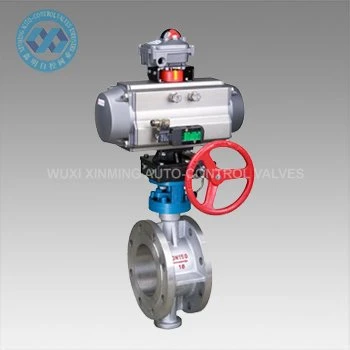

さまざまな顧客のニーズを満たすために、さまざまなソフトシートバタフライバルブを提供しています。たとえば、私たちステンレススチールバタフライバルブ高品質のステンレス鋼で作られているため、腐食に耐性があります。これは、液体が腐食性である、または衛生が懸念事項であるアプリケーションに適しています。

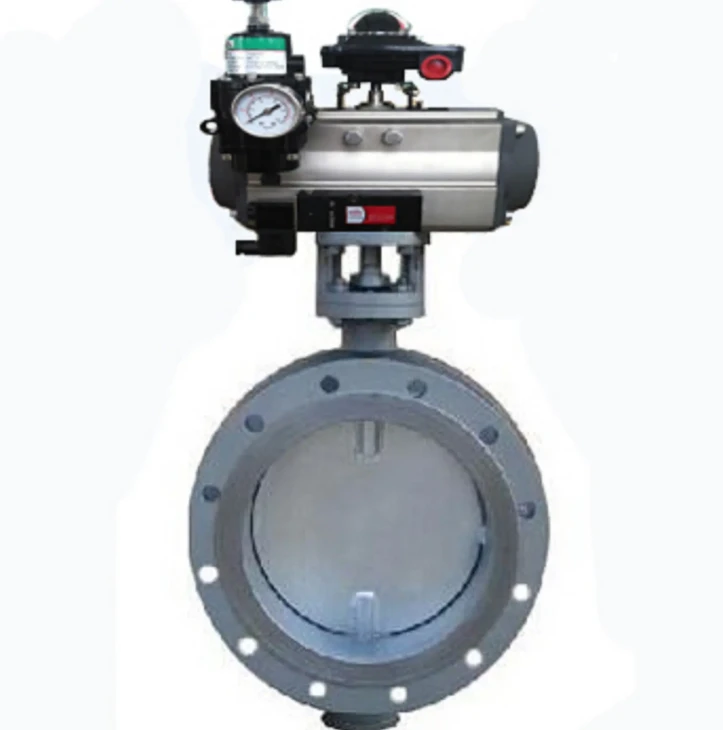

私たちの空気圧ハイパフォーマンスバタフライバルブ圧縮空気を使用して動作します。高性能と応答時間が速いことで知られているため、迅速なバルブ操作が必要なアプリケーションに最適です。
そして、がありますダブルフランジ換気ボディバタフライ空気圧ダンパーバルブ。このバルブは、換気システム専用に設計されています。空気の流れを効果的に制御でき、フランジ間に簡単に設置できます。
メンテナンス
ソフトシートのバタフライバルブを適切に動作させるには、定期的なメンテナンスが重要です。摩耗や損傷の兆候があるか、柔らかい座席を確認する必要があります。シートが着用されている場合、適切なシールが作成されず、漏れにつながる可能性があります。また、スムーズな動作を確保するために、シャフトとアクチュエーターを定期的に潤滑する必要があります。バルブを定期的に掃除して、そのパフォーマンスを妨げる可能性のある破片を除去するようにしてください。
なぜ私たちをあなたのサプライヤーとして選ぶのか
バタフライバルブのサプライヤーとして、私たちにはたくさんの提供があります。幅広いバルブから選択できるので、アプリケーションに最適なバルブを見つけることができます。当社のバルブは、高品質の材料で作られており、厳格な基準で製造されています。また、テクニカルサポートとアドバイスを提供できる専門家チームもあります。あなたが中小企業であろうと大企業であろうと、私たちはあなたのバルブのニーズを満たすことができます。
ビジネスについて話しましょう
ソフトシートの蝶のバルブやその他のバタフライバルブの市場にいる場合は、お気軽にご連絡ください。私たちはあなたがあなたのプロジェクトに適したバルブを見つけるのを手伝い、競争力のある価格を提供することができます。調達プロセスを開始するために今すぐお問い合わせください。バルブの要件を満たすために協力する方法を見てみましょう。
参照
- バルブハンドブック、CRCプレス
- 産業用バルブ：セレクションとサイジング、湾岸出版社
