ちょっと、そこ！薄型ボールバルブのサプライヤーとして、このバルブの開閉トルクについてよく質問を受けます。そこで、少し時間を取って、それが何を意味するのか、なぜ重要なのか、そしてそれが薄型ボールバルブの性能にどのような影響を与えるのかを説明したいと思いました。
トルクとは何ですか?
まず最初に、トルクについて話しましょう。トルクは、物体を軸の周りに回転させる力の尺度です。薄いボール バルブの場合、トルクとは、バルブのボール (バルブ内の球状ディスク) を回転させて流体の流れを開閉するのに必要な力です。通常、ニュートン メートル (N·m) やインチ ポンド (in·lbf) などの単位で測定されます。
開閉トルクの定義
薄型ボールバルブの開放トルクは、ボールを閉位置から開位置に移動し始めるのに必要な力の量です。これは、ボールとバルブシートの間の摩擦、ボールに対する流体の圧力、バルブのステムとアクチュエーターの機械的抵抗などの要因が原因である可能性がある初期抵抗を克服しているときです。
一方、クロージングトルクは、ボールを開位置から閉位置に戻すのに必要な力です。開トルクと同様に、閉トルクも摩擦、流体圧力、機械抵抗の影響を受けます。ただし、閉じるプロセスは、流れの方向やバルブ前後の圧力差によっても影響を受ける可能性があります。
なぜトルクが重要なのでしょうか?
薄いボールバルブの開閉トルクを理解することは、いくつかの理由から非常に重要です。
適切なバルブの選択
特定の用途向けに薄型ボール バルブを選択する場合は、バルブのトルク要件が使用予定のアクチュエーターと互換性があることを確認する必要があります。アクチュエーターは、バルブを開閉する力を提供するデバイスです。アクチュエーターが十分なトルクを生成できない場合、バルブが適切に開閉できなくなり、流れの問題やバルブの損傷につながる可能性があります。

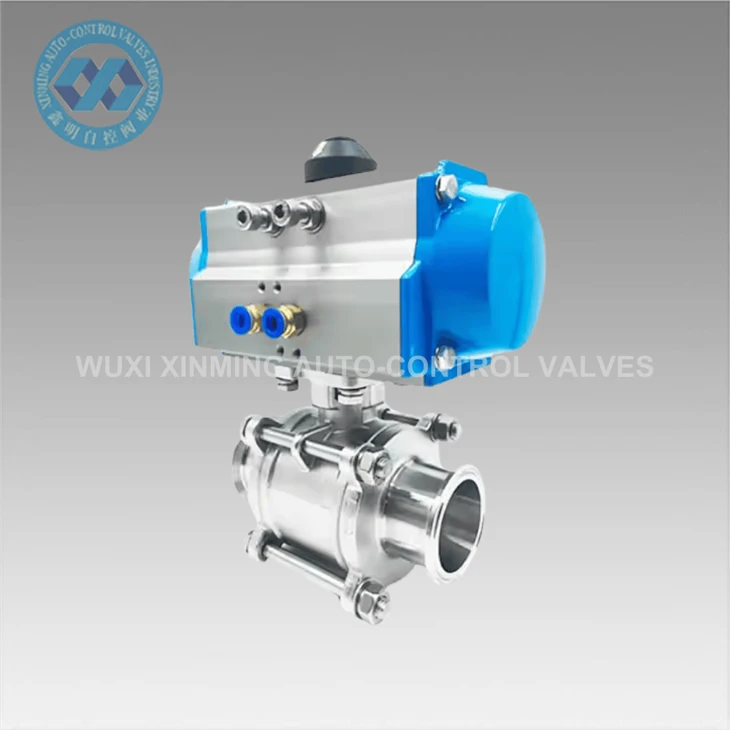

たとえば、高圧システムを扱う場合は、より高いトルク定格のバルブと、そのトルクを処理できるアクチュエータが必要になります。私たちをチェックしてくださいサニタリーグレードのステンレス鋼 304 316 ボールバルブさまざまな圧力とトルクの要件に適したオプションを提供します。
システム効率
バルブの操作に必要なトルクは、流体システムの全体的な効率に大きな影響を与える可能性があります。トルクが高すぎる場合は、アクチュエータがより激しく働かなければならないことを意味し、エネルギー消費の増加につながる可能性があります。一方、トルクが最適化されれば、バルブはより少ないエネルギーでスムーズに動作できるため、長期的には運用コストが削減されます。
安全性
化学産業や石油・ガス産業などの一部の用途では、トルク不足による不適切なバルブ操作が安全に重大な影響を及ぼす可能性があります。バルブが適切に閉まらないと漏れが発生する可能性があり、人体や環境に危険を及ぼす可能性があります。バルブのトルク要件が満たされていることを確認することは、安全な作業環境を維持するために重要です。
トルクに影響を与える要因
薄いボールバルブの開閉トルクにはいくつかの要因が影響する可能性があります。
バルブサイズ
一般に、バルブが大きいほど、ボールが大きくなり、流体およびバルブシートと接触する表面積が増えるため、動作にはより多くのトルクが必要になります。バルブのサイズが大きくなると、ボールを動かすのに必要な力も大きくなります。
液圧
流体圧力が高くなると、バルブの開閉に必要なトルクが増加します。圧力が高いと、流体がボールに与える力が大きくなり、回転が難しくなります。これは、産業用油圧や高圧配管ネットワークで使用されるような高圧システムのバルブに特に当てはまります。
バルブの設計
シートの種類、ステムの設計、全体的な構造などのバルブの設計は、トルク要件に影響を与える可能性があります。たとえば、柔らかいシートを備えたバルブは、柔らかい材料により摩擦が軽減されるため、金属シートを備えたバルブに比べて、必要なトルクが低くなる傾向があります。
流れの方向
流体の流れの方向もトルクに影響を与える可能性があります。場合によっては、流れがバルブの開閉を補助し、必要なトルクを軽減することがあります。ただし、他の状況では、流れによって追加の抵抗が発生し、必要なトルクが増加する可能性があります。
トルクの測定
薄型ボールバルブの開閉トルクを測定することは、その適切な動作を保証するための重要なステップです。トルクを測定するにはいくつかの方法がありますが、最も一般的な方法はトルクレンチを使用することです。
トルク レンチは、締結具 (この場合はバルブ ステム) に特定量のトルクを加えることができるツールです。トルクレンチでバルブをゆっくり回し、加えられるトルクを監視することで開閉トルク値を求めることができます。
正確な結果を得るには、特定の流体圧力や温度などの特定の条件下でトルク測定を行う必要があることに注意することが重要です。
用途とトルク要件
アプリケーションが異なれば、薄型ボールバルブに対するトルク要件も異なります。
住宅用配管工事
住宅用配管システムでは流体圧力が比較的低いため、薄型ボールバルブに必要なトルクも低くなります。これらのバルブは通常手動で操作され、簡単なハンド レバーで開閉に十分な力を加えることができます。
産業プロセス

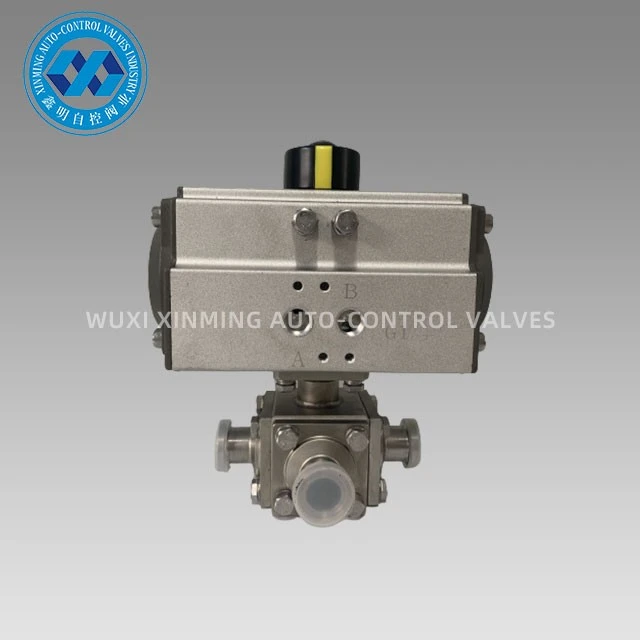

化学工場、製油所、発電施設などの産業環境では、トルク要件がはるかに高くなることがあります。これらのアプリケーションには高圧流体と大きなバルブ サイズが含まれることが多いため、バルブを操作するにはより強力なアクチュエーターが必要です。たとえば、私たちの空気圧アクチュエータ トライクランプ三方ボールバルブは、正確な制御と高いトルクが必要とされる産業用途向けに設計されています。
飲食業界
食品および飲料業界では、衛生用途に薄型ボールバルブがよく使用されます。これらのバルブは掃除と操作が簡単である必要があり、多くの場合、トルク要件が低くなります。私たちのサニタリーグレードのステンレス鋼 304 316 ボールバルブは、これらの用途に最適な選択肢であり、適切なトルク定格で信頼性の高いパフォーマンスを提供します。
適切なバルブとアクチュエータの選択
薄型ボールバルブとアクチュエータを選択するときは、トルク要件を考慮することが重要です。正しい選択をするためのヒントをいくつか紹介します。
アプリケーションを知る
流体の圧力、温度、流量、バルブ サイズなど、アプリケーションの特定の要件を理解します。これは、バルブの適切なトルク定格を決定するのに役立ちます。
メーカーに問い合わせる
トルク要件に関するガイダンスについては、バルブのメーカーにお問い合わせください。バルブの性能に関する詳細情報を提供し、適切なアクチュエータの選択に役立ちます。
将来の拡張を検討する
システムの将来の変更や拡張が予想される場合は、圧力や流量の潜在的な増加に対応できるよう、トルク定格がわずかに高いバルブとアクチュエータを選択してください。
結論
結論として、薄型ボールバルブの開閉トルクは、その性能、効率、安全性に影響を与える重要な要素です。トルクとは何か、それが重要な理由、およびトルクに影響を与える要因を理解することで、アプリケーションに適したバルブとアクチュエータを選択する際に情報に基づいた決定を下すことができます。
薄型ボールバルブをご検討中で、トルク要件やバルブの選択についてサポートが必要な場合は、お気軽にお問い合わせください。当社は薄型ボールバルブの大手サプライヤーであり、以下を含む幅広い製品を取り揃えています。空気圧作動ボールバルブ、あなたのニーズにお応えします。当社の専門家チームは、お客様のプロジェクトに最適なバルブ ソリューションを見つけるお手伝いをいたします。会話を始めて、あなたの用途に適したバルブを見つけてみましょう!
参考文献
- バルブ ハンドブック、第 4 版、アーネスト O. ドーベリン著
- ターボ機械の流体力学と熱力学、第 5 版、SL Dixon および CA Hall 著
- 工業用バルブ: 選択と応用のガイド、ジョン P. カラザース著
