ちょっと、そこ！ AT 空気圧アクチュエータのサプライヤーとして、これらの気の利いたデバイスの取り付け方法についてよく質問されます。そこで、このブログ投稿で時間をかけて詳しく説明したいと思いました。
まずはAT空気圧アクチュエータとは何かを理解しましょう。圧縮空気を使用して機械的運動を生成する装置です。これらのアクチュエータは非常に多用途で、製造からオートメーションまで幅広い業界で使用されています。バルブ、ダンパー、その他の機械コンポーネントを制御できるため、多くのシステムの重要な部分となっています。
それでは、取り付け方法を見ていきましょう。 AT 空気圧アクチュエータを取り付ける方法はいくつかあり、選択は特定のアプリケーションとシステムの要件によって異なります。
直接取り付け
最も一般的な取り付け方法の 1 つは直接取り付けです。これには、アクチュエータをバルブまたは制御対象のデバイスに直接取り付けることが含まれます。プロセスは比較的簡単です。まず、バルブとアクチュエーターの取り付け面がきれいで、ゴミがないことを確認する必要があります。次に、アクチュエーターの穴とバルブの穴の位置を合わせます。ボルトまたはネジを使用してアクチュエータを所定の位置に固定できます。ボルトはズレがないよう均等に締めてください。
直接取り付けは、アクチュエータとバルブの間に安定した確実な接続を提供するため、優れています。必要なスペースも削減できるため、狭いスペースでは大きなメリットとなります。ただし、バルブとアクチュエータはサイズと取り付けパターンの点で互換性がある必要があることに注意することが重要です。
ブラケットの取り付け
直接取り付けができない場合は、ブラケット取り付けも一般的な選択肢です。ブラケット取り付けでは、ブラケットを使用してアクチュエータをバルブまたは構造に取り付けます。ブラケットはアクチュエーターとバルブの間の仲介者として機能し、位置決めの点でより柔軟な対応が可能になります。
ブラケットを使用してアクチュエータを取り付ける場合は、まずブラケットをバルブまたは構造物に取り付けます。ブラケットがしっかりと固定されていることを確認してください。次に、アクチュエータをボルトまたはネジを使用してブラケットに取り付けます。ブラケット取付の利点は、アクチュエータの位置調整が容易であることです。これは、位置合わせを微調整する必要がある場合、またはバルブとアクチュエータの取り付けパターンが異なる場合に役立ちます。
ブラケットの取り付けにより、アクチュエータとバルブの間にある程度の隔離も提供され、振動や騒音の軽減に役立ちます。ただし、システムに余分な重量と複雑さが追加されます。
フランジ取付
フランジ取り付けは、高レベルのシールが必要な用途で一般的に使用されます。フランジ取付は、アクチュエータをバルブにフランジを利用して取り付ける方式です。フランジはアクチュエータとバルブの間に大きな接触面積を提供し、密閉性を高めるのに役立ちます。
フランジを使用してアクチュエータを取り付けるには、まずアクチュエータのフランジとバルブのフランジの位置を合わせます。次に、ボルトを使用してフランジを固定します。正しいタイプとサイズのボルトを使用し、適切なシールを確保するために均等に締めてください。フランジ取り付けは、液体やガスを運ぶパイプラインなど、漏れの危険性がある用途でよく使用されます。
取り付けに関する考慮事項
選択した取り付け方法に関係なく、留意すべき重要な考慮事項がいくつかあります。まず、必ずメーカーの指示に従ってください。メーカーは、アクチュエータを安全かつ正確に取り付ける方法に関する具体的なガイドラインを提供します。
次に、アクチュエータの向きを考慮します。アクチュエータは、制御ポートと調整ネジに簡単にアクセスできる方法で取り付ける必要があります。これにより、アクチュエータの操作とメンテナンスが容易になります。
第三に、アクチュエータが動作する環境を考慮します。高温または多湿の場所など、環境が厳しい場合は、アクチュエータを保護するために追加の予防措置を講じる必要がある場合があります。たとえば、腐食を防ぐために保護カバーやコーティングを使用する必要がある場合があります。
AT空気圧アクチュエータの種類

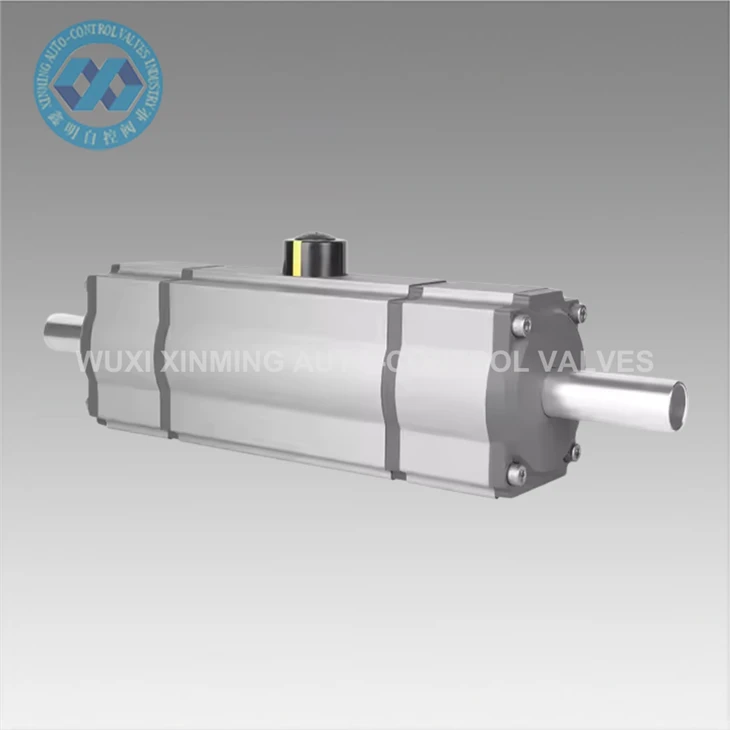

AT 空気圧アクチュエータにはさまざまなタイプがあり、各タイプの取り付け要件は若干異なる場合があります。たとえば、複動空気圧アクチュエータ圧縮空気を使用してアクチュエータを両方向に動かします。複動アクチュエータを取り付ける場合は、エア供給ラインが正しく接続されていることを確認する必要があります。

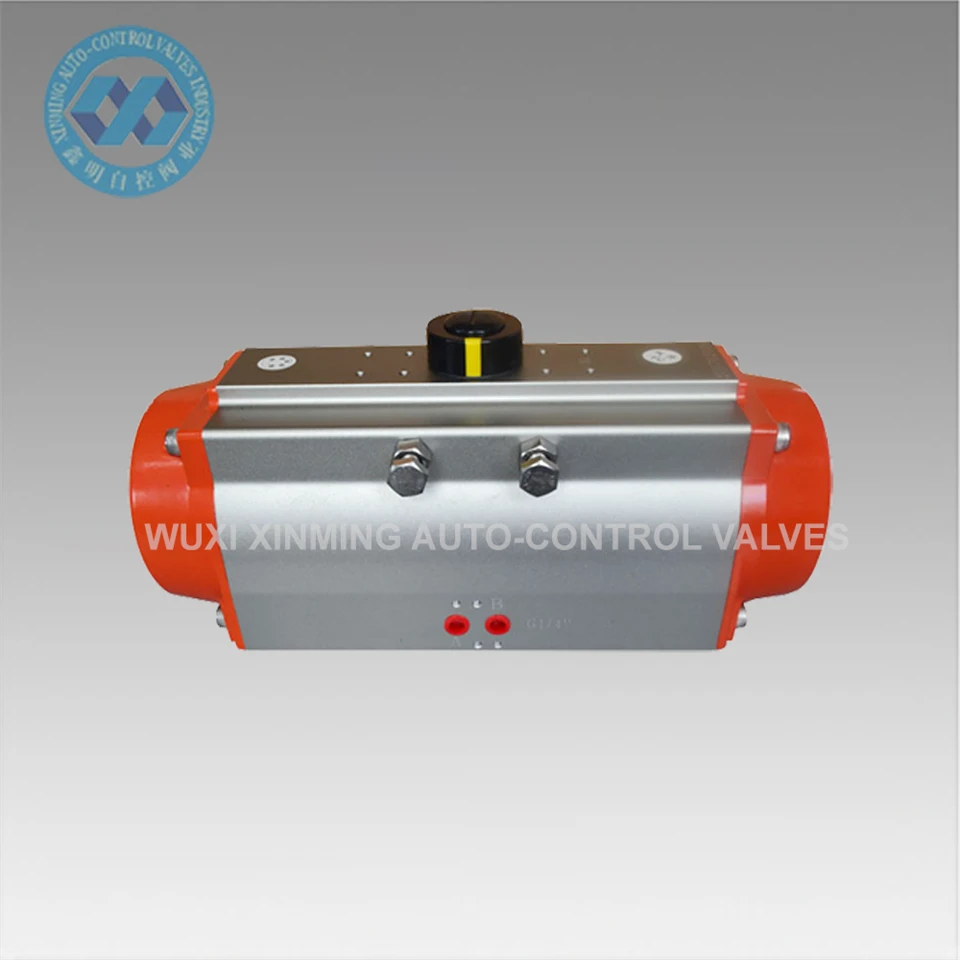

の要求の厳しい自動化タスク向けの高性能空気圧アクチュエータより要求の高いアプリケーションを処理できるように設計されています。これらのアクチュエータは、高い力や圧力に確実に耐えられるように、より堅牢な取り付け方法が必要な場合があります。
のRt063d 空気圧アクチュエータ特定のモデルには、独自の取り付け要件がある場合があります。詳細な手順については、必ず製品マニュアルを参照してください。
結論
結論として、AT 空気圧アクチュエータの取り付け方法は、特定のアプリケーションとシステムの要件によって異なります。直接取り付け、ブラケット取り付け、およびフランジ取り付けはすべて実行可能なオプションですが、それぞれに独自の長所と短所があります。
AT 空気圧アクチュエータをご検討中の場合、または取り付け方法についてご質問がある場合は、お気軽にお問い合わせください。お客様のニーズに合った適切なソリューションを見つけるお手伝いをいたします。中小企業でも大企業でも、当社は高品質のアクチュエータと、設置とメンテナンスに関する専門家のアドバイスを提供できます。それでは、会話を始めて、お客様の自動化のニーズを満たすためにどのように協力できるかを見てみましょう。
参考文献
- AT 空気圧アクチュエーターのメーカーマニュアル
- 空気圧アクチュエータの取り付けに関する業界標準
