産業用オートメーションおよび制御システムに関しては、空気圧アクチュエーターが基礎となるテクノロジーです。信頼できる空気圧アクチュエータのサプライヤーとして、私はこれらの優れたデバイスの力出力についてよく質問されます。空気圧アクチュエータの力出力を理解することは、幅広い用途で意図した機能を効果的かつ安全に実行できるようにするために非常に重要です。
空気圧アクチュエータの基礎
力の出力について詳しく説明する前に、空気圧アクチュエータとは何かを簡単に確認してみましょう。空気圧アクチュエータは、圧縮空気エネルギーを機械的運動に変換するデバイスです。通常、シリンダー、ピストン、バルブで構成されます。圧縮空気がピストンの片側に導入されると圧力が発生し、これによりピストンが移動し、アクチュエータの設計に応じて直線運動または回転運動が生成されます。
空気圧アクチュエータは、そのシンプルさ、信頼性、費用対効果の高さから、製造、自動車、食品加工、製薬などのさまざまな業界で広く使用されています。これらは、バルブの開閉、コンベア ベルトの移動、ロボット アームの操作などの用途に使用されます。
空気圧アクチュエータの力出力に影響を与える要因
空気圧アクチュエータの力出力は、いくつかの重要な要素によって決まります。
空気圧
力の出力に影響を与える最も重要な要素は、アクチュエーターに加えられる空気圧です。パスカルの法則によれば、空気圧アクチュエータのピストンにかかる力は、圧縮空気の圧力とピストンの断面積に正比例します。数学的には、リニア作動空気圧アクチュエータの力 (F) の公式は F = P × A です。ここで、P は空気圧、A はピストンの断面積です。
たとえば、ピストン直径が 50 mm (断面積 (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\約 0.00196\ m^2) の空気圧アクチュエータがあり、適用される空気圧が 6 bar (600,000 Pa) である場合、力は出力は (F = 600000\times0.00196 = 1176\ N) として計算できます。
サプライヤーとして、当社はさまざまな圧力範囲で動作できる空気圧アクチュエーターを提供しています。高圧用途では、最適な力出力と安全性を確保するために、高圧に対応するように特別に設計されたアクチュエーターが必要になる場合があります。あなたは私たちを見つけることができます全角度範囲調整 180 度空気圧アクチュエータ、さまざまな圧力シナリオに適しており、角度調整タスクに信頼性の高い力出力を提供できます。
ピストンエリア
上の式で述べたように、ピストンの断面積も力の出力を決定する上で重要な役割を果たします。ピストン面積が大きくなると、同じ空気圧でも出力される力が大きくなります。大型のピストンを備えたアクチュエータは、頑丈な産業機械など、高い出力を必要とする用途でよく使用されます。

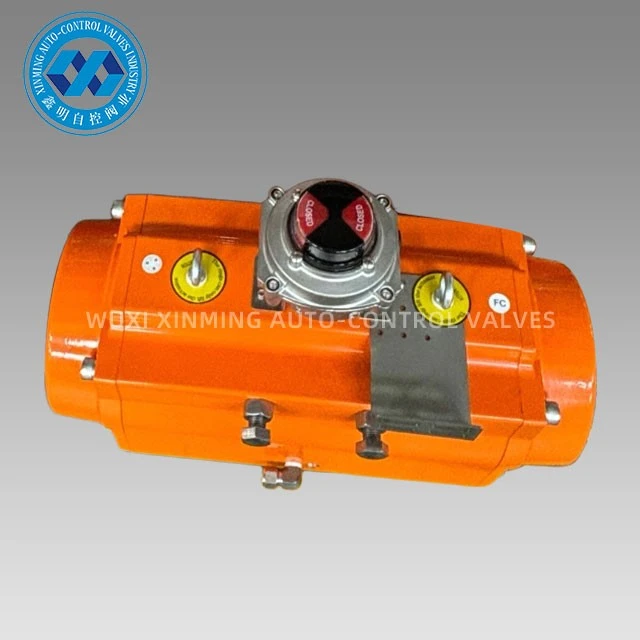

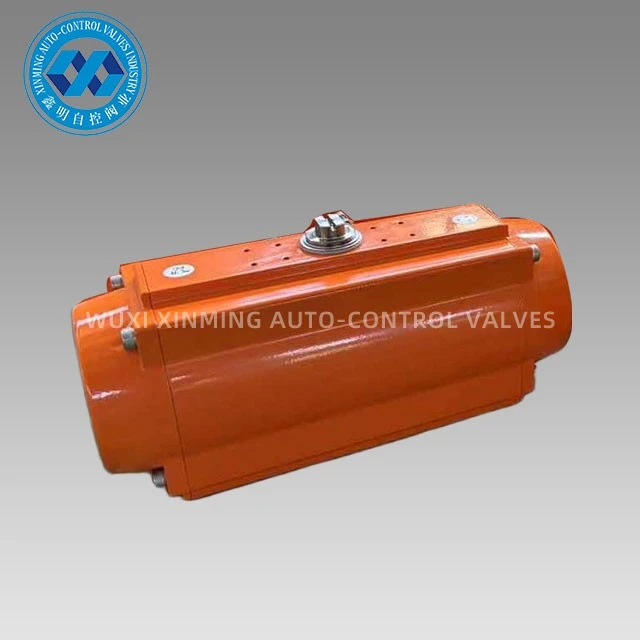

用途によってはスペースの制約があり、ピストンのサイズが制限される場合があります。このような場合、所定のスペース内で必要な力出力を達成するために、最適化された設計を備えた小型のアクチュエーターをお勧めします。私たちのエア駆動アクチュエータシリーズは、さまざまなアプリケーション要件を満たすために、さまざまなピストン サイズと構成を提供しています。
摩擦と効率
アクチュエータ内の摩擦により、有効な出力力が低下する可能性があります。ピストンとシリンダー壁の間、シール内、およびアクチュエーターの可動部品内で摩擦が発生することがあります。摩擦を最小限に抑えるには、高品質の素材と精密な製造が不可欠です。
アクチュエータの効率も力の出力に影響します。アクチュエータの効率が低いと、圧縮空気からのエネルギーの一部が無駄になり、予想よりも力の出力が低くなります。私たちの信頼性と耐久性に優れた空気圧アクチュエータ高度なエンジニアリングと高品質のコンポーネントを使用して設計されており、摩擦を最小限に抑えて効率を最大化し、利用可能な空気圧を最大限に活用できます。
さまざまなタイプの空気圧アクチュエータの出力力の計算
リニア空気圧アクチュエータ
前述したように、リニア空気圧アクチュエータの力出力は、式 (F = P\times A) を使用して計算されます。力の方向はピストンの動きの軸に沿っています。リニアアクチュエータを選択するときは、必要な力だけでなく、ピストンが移動できる距離であるストローク長も考慮することが重要です。
ロータリー空気圧アクチュエータ
回転空気圧アクチュエータの場合、出力は通常、トルクの観点から測定されます。トルクとは、物体を回転させる回転力です。回転空気圧アクチュエータのトルク出力は、空気圧、アクチュエータの回転部分の有効半径、およびアクチュエータの機械設計によって異なります。
トルク (T) の式は (T = F\times r) です。ここで、F は半径 r に対して垂直に作用する力です。回転空気圧アクチュエータでは、内部コンポーネントの圧力駆動の動きによって力が生成され、半径はアクチュエータの回転機構の設計に関係します。
力の出力を正確に決定することの重要性
空気圧アクチュエータの力出力を正確に決定することは、いくつかの理由から不可欠です。まず、アクチュエータが意図したタスクを実行できることが保証されます。たとえば、バルブを開くアプリケーションでは、アクチュエータの力の出力が低すぎると、バルブが完全に開かず、流量の減少や誤動作につながる可能性があります。
次に、アプリケーションに適したアクチュエータを選択するのに役立ちます。アクチュエータのサイズが大きすぎると、初期購入価格とアクチュエータの動作に必要なエネルギー消費の両方の点でコストの増加につながる可能性があります。一方、サイズが小さすぎると、アクチュエータの早期摩耗や故障が発生する可能性があります。
アプリケーションと力の出力要件
アプリケーションが異なれば、出力要件も異なります。自動車産業では、空気圧アクチュエータは組立ラインでボルトを締めるなどの作業に使用されます。これらの用途では通常、適切な固定を確保するために比較的大きな力の出力が必要です。
食品および飲料業界では、空気圧アクチュエータは包装機械の開閉などの作業に使用されます。これらの用途での力要件は通常は低くなりますが、製品の品質と安全性を確保するには精度と信頼性が非常に重要です。
空気圧アクチュエータのサプライヤーとしての私たちの役割
空気圧アクチュエータのサプライヤーとして、当社は正確な力出力情報をお客様に提供することの重要性を理解しています。当社は、特定の力出力要件を満たすよう慎重に設計およびテストされた、包括的な空気圧アクチュエータを提供しています。
当社の専門家チームは、お客様の用途に適したアクチュエータの選択をお手伝いします。必要な出力、ストローク、使用環境、ご予算などを考慮し、最適な商品をご提案させていただきます。
プロジェクト用の空気圧アクチュエータを選択中の場合は、さらに詳しい議論のために当社にお問い合わせいただくことをお勧めします。当社は、お客様の自動化目標の達成を支援するために、高品質の製品と優れた顧客サービスを提供することに尽力しています。必要かどうか全角度範囲調整 180 度空気圧アクチュエータ、エア駆動アクチュエータ、または信頼性と耐久性に優れた空気圧アクチュエータ、私たちのチームはあらゆる段階であなたをサポートします。
参考文献
- 『空気圧システム ハンドブック』、Peter Nachtwey 著
- 「産業オートメーション: 原理と応用」、パトリック W. トレッター著
