多くの場合、CVとして示されるフロー係数は、空気圧ボールバルブのパフォーマンスを理解することに関して、重要なパラメーターです。空気圧ボールバルブの大手サプライヤーとして、私はさまざまな産業用途におけるこの係数の重要性を直接目撃しました。このブログ投稿では、空気圧ボールバルブのフロー係数が何であるか、それが重要な理由、およびこれらのバルブの機能にどのように影響するかを掘り下げます。
フロー係数（CV）とは何ですか？
流れ係数（CV）は、60°Fでの水量（1分あたりの米国ガロン）を示す測定値であり、バルブ全体に1 psiの圧力降下で完全に開いたバルブを通過します。簡単に言えば、それはバルブの容量を定量化して、流体を通過させる方法です。 CV値が高いということは、バルブがより低い圧力低下でより大きな流量を処理できることを意味しますが、CV値が低いと、より制限的なバルブが示されます。
この概念を説明するために実用的な例を見てみましょう。 2つの空気圧ボールバルブ、バルブAとバルブB。バルブAのCVは10のCVで、バルブBの両方のバルブに同じ圧力降下を適用すると、バルブBがバルブAに比べて2倍の水が流れるようになります。
フロー係数が重要なのはなぜですか？
フロー係数は、いくつかの理由でバルブ選択の重要な要因です。まず、エンジニアと設計者が特定のアプリケーションに適したバルブサイズを決定するのに役立ちます。バルブの流れ係数が必要な流量に対して低すぎる場合、システム内の過度の圧力降下、エネルギー消費の増加、バルブやその他の成分への潜在的な損傷につながる可能性があります。一方、流れ係数が高すぎる場合、バルブが大きくなり、不必要なコストと非効率的な動作が生じる可能性があります。
第二に、流れ係数はバルブの制御性能に影響します。化学処理や水処理プラントなど、正確な流量制御が必要なアプリケーションでは、適切な流れ係数を備えたバルブが不可欠です。よく一致したCV値を備えたバルブは、正確で安定したフロー制御を提供し、プロセスがスムーズかつ効率的に動作するようにします。
最後に、システムの設計と最適化には、流れ係数も重要です。異なるバルブのフロー特性を理解することにより、エンジニアは圧力損失を最小限に抑え、システム全体の効率を最大化する配管システムを設計できます。これにより、エネルギー消費とメンテナンスの点で大幅なコスト削減につながる可能性があります。
空気圧ボールバルブの流れ係数に影響する要因
いくつかの要因が空気圧ボールバルブの流れ係数に影響を与える可能性があります。最も重要な要因の1つは、バルブサイズです。一般に、より大きなバルブは、流体が流れるためのより大きな断面積を提供するため、より高い流れ係数を持っています。ただし、バルブサイズとフロー係数の関係は必ずしも線形ではないことに注意することが重要です。バルブの設計、ボールの種類（フルポートまたは縮小ポート）、シート材料などの他の要因も、流れ係数に影響を与える可能性があります。
バルブ設計は、流れ係数を決定する上で重要な役割を果たします。たとえば、フルポートボールバルブは、ポートボールバルブの削減と比較してより大きなフローパスを持ち、より高い流れ係数をもたらします。ボールの形状とバルブの内部通路は、流れの特性にも影響を与える可能性があります。滑らかで合理化された内面を備えたバルブは、流れ抵抗が低く、流れ係数が高い傾向があります。
バルブで使用されるシート材料の種類は、流れ係数にも影響を与える可能性があります。ゴムやテフロンで作られたものなどの柔らかい座席は、タイトなシールを提供できますが、流れ抵抗を導入することもあります。一方、ハードシートは流れ抵抗が少なくなりますが、適切なシールを確保するためにより正確な機械加工が必要になる場合があります。
フロー係数の計算
空気圧ボールバルブのフロー係数を計算することは、バルブのサイズ、設計、動作条件などのいくつかの要因を考慮するため、複雑なプロセスになる可能性があります。ただし、CV値を推定するために使用できる標準的な方法と方程式がいくつかあります。
最も一般的な方法の1つは、メーカーのデータの使用です。ほとんどのバルブメーカーは、標準化されたテスト手順に基づいて、バルブにCV値を提供します。これらの値は、バルブの技術仕様またはカタログにあります。これらの値は通常、理想的な条件に基づいており、実際の動作条件に合わせて調整する必要がある場合があることに注意することが重要です。
別の方法は、経験的方程式を使用することです。文献には、バルブのジオメトリと動作条件に基づいてフロー係数を計算するために使用できるいくつかの方程式があります。これらの方程式は、バルブのサイズ、バルブ全体の圧力低下、流体特性などの要因を考慮します。ただし、これらの方程式には制限があり、すべてのタイプのバルブや動作条件で正確ではない場合があります。
フロー係数とバルブの選択
特定のアプリケーション用に空気圧ボールバルブを選択する場合、流れ係数を考慮することが不可欠です。最初のステップは、システムに必要な流量と許容圧力低下を決定することです。これらのパラメーターがわかったら、メーカーのデータまたは経験的方程式を使用して、適切なCV値を持つバルブを選択できます。
また、バルブの圧力定格、温度定格、材料の互換性など、他の要因を考慮することも重要です。これらの要因は、特定のアプリケーションにおけるバルブのパフォーマンスと耐久性に影響を与える可能性があります。たとえば、アプリケーションに高圧または高温液が含まれる場合、適切な圧力と温度定格のバルブを選択する必要があります。

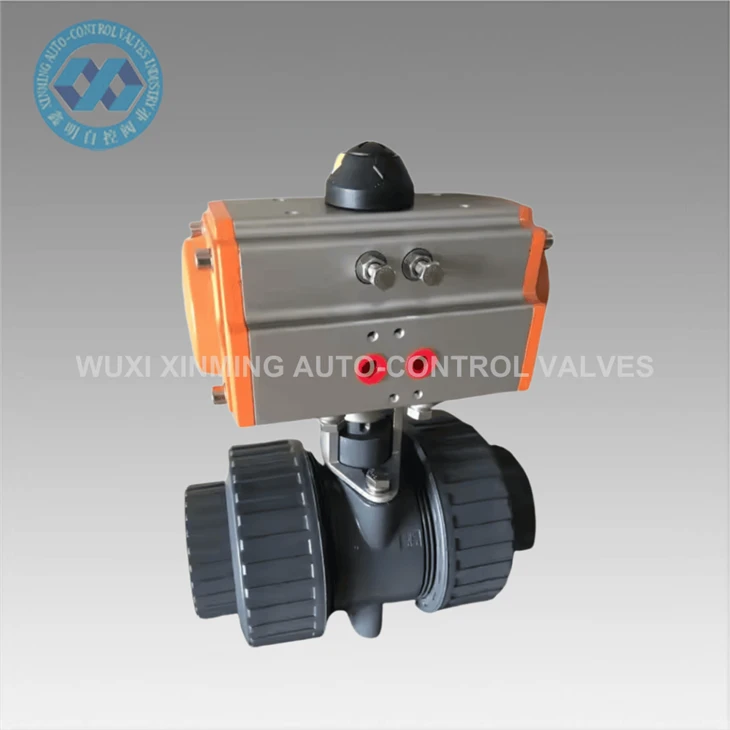

空気圧ボールバルブサプライヤーとして、お客様の多様なニーズを満たすために、さまざまな流れ係数を備えた幅広いバルブを提供しています。私たちの二重作用性空気圧アクチュエーターを備えたダブルユニオンPVCボールバルブ腐食抵抗と信頼できるフロー制御を必要とするアプリケーションに人気のある選択肢です。高流量係数を備えており、大規模システムでも効率的な流体の流れが可能です。
私たちの空気圧アクチュエータステンレス鋼フランジボールバルブ耐久性と高圧抵抗が不可欠なアプリケーションにはもう1つの優れたオプションがあります。堅牢な設計と高流量係数を備えており、さまざまな産業用途に適しています。
3方向のフロー制御を必要とするアプリケーションの場合、空気圧作動は、3方向ステンレス鋼ボールバルブを作動させました最大の選択肢です。正確なフロー制御と高流量係数を提供し、複雑な配管システムで効率的な動作を確保します。
結論
結論として、空気圧ボールバルブのパフォーマンスを理解することになると、フロー係数は重要なパラメーターです。バルブの選択、システム設計、フロー制御において重要な役割を果たします。フロー係数に影響を与える要因とそれを計算する方法を理解することにより、エンジニアと設計者は、特定のアプリケーションのバルブを選択する際に情報に基づいた決定を下すことができます。
空気圧ボールバルブサプライヤーとして、私たちはお客様に優れたフローパフォーマンスを提供する高品質のバルブを提供することに取り組んでいます。フロー係数について質問がある場合、またはアプリケーションに適したバルブを選択する際に支援が必要な場合は、お気軽にお問い合わせください。専門家のアドバイスとガイダンスを提供できる経験豊富なエンジニアのチームがあります。システムが効率的かつ確実に動作するように協力してみましょう。
参照
- Crane Co.、「バルブ、フィッティング、パイプを通る流体の流れ」、テクニカルペーパーNo. 410。
- ASME B16.34、「バルブ - フランジ、ねじり、溶接端。」
- ISO 5167、「オリフィスプレート、ノズル、および円形のクロスに挿入されたベンチュリチューブによる流体の流れの測定 - 完全に走るセクションコンジット。」
