流体制御システムに関しては、バタフライバルブは、そのシンプルさ、コスト - 有効性、効率的な操作のために人気のある選択肢です。 2つの一般的なタイプのバタフライバルブは、ラグ - タイプとウェーハ - タイプです。ラグバタフライバルブサプライヤーとして、私は両方のタイプの豊富な経験を持ち、それらの違い、利点、アプリケーションを理解しています。このブログでは、ラグ - タイプとウェーハ - タイプバタフライバルブの間の重要な格差を掘り下げて、特定のニーズについて情報に基づいた決定を下すのに役立ちます。
構造設計
ラグ - タイプとウェーハ - タイプのバタフライバルブの最も明らかな違いは、構造設計にあります。ウェーハ - タイプバタフライバルブは、2つのフランジの間に設置するように設計されています。比較的単純な構造があり、パイプラインのフランジの間にぴったりとフィットする薄い体があります。バルブは、両側のフランジを通過するボルトによって所定の位置に保持され、それらの間にバルブ本体を圧縮します。この設計により、ウェーハ - タイプバルブはコンパクトで軽量で、スペースが限られているアプリケーションに最適です。
一方、ラグ - タイプのバタフライバルブは、周囲の周りにねじれたラグを備えています。これらのラグには、ボルトを挿入できる穴があります。ウェーハ - タイプバルブとは異なり、ラグ - タイプバルブは、隣接するフランジを一緒にボルトで締める必要なく、パイプラインに取り付けることができます。バルブの各端を独立してフランジにボルトで固定することができ、パイプラインのセクションを簡単に分離できます。これは、パイプラインの片側を停止し、もう一方が動作し続ける可能性があるため、コンポーネントのメンテナンスまたは交換が必要なシステムで特に役立ちます。
インストールとメンテナンス
ウェーハの設置 - タイプとラグ - タイプバタフライバルブも大きく異なります。ウェーハ - タイプバルブには、バルブの両側のフランジの正確なアライメントが必要です。彼らはシーリングのためにフランジ間の圧縮に依存しているため、誤った整列は漏れにつながる可能性があります。通常、取り付けには、フランジの間にバルブを挿入し、適切なシールを確保するためにボルトを均等に締めます。ただし、このプロセスは、特に完全なアライメントを達成することが困難な大きな直径パイプラインで挑戦的になる可能性があります。
ラグ - タイプバルブは、対照的に、設置中に柔軟性を高めます。ねじれたラグは、各フランジへの独立した接続を可能にし、2つのフランジ間の正確なアライメントの必要性を減らします。これにより、特にパイプラインフランジが完全に整列していないプロジェクトやシステムの改造プロジェクトやシステムでは、インストールがより迅速かつ簡単になります。さらに、メンテナンスに関しては、ラグ - タイプバルブが輝きます。パイプラインのセクションを修理する必要がある場合、ラグの片側のボルト - タイプバルブを取り外して、システムの残りの部分に影響を与えることなくそのセクションを分離できます。これは、メンテナンスのためにパイプライン全体をシャットダウンする必要があるウェーハ - タイプバルブでは不可能です。
シーリングパフォーマンス
両方のラグ - タイプとウェーハ - タイプバタフライバルブは、効果的なシーリングを提供するように設計されています。ただし、シーリングメカニズムとパフォーマンスは、アプリケーションによって異なります。ウェーハ - タイプバルブは、フランジ間の圧縮に依存してシールを作成します。バルブのエラストマーシートはディスクに対して圧縮され、液体の漏れが防止されます。低から中圧と温度のアプリケーションでは、ウェーハ - タイプバルブは信頼できるシーリングを提供できます。ただし、高い圧力または高温環境では、圧縮シールが侵害され、漏れにつながる可能性があります。
一方、ラグ - タイプバルブには、多くの場合、より堅牢なシーリングメカニズムがあります。各フランジへの独立した接続により、バルブシートの圧縮をより適切に制御できます。さらに、多くのラグ - タイプバルブは、ダブルオフセットまたはトリプルオフセットディスクで設計されており、操作中にディスクとシート間の摩擦を減らすことでより緊密なシールを提供します。これにより、Lug -Type Valvesは、ゼロリークが必要なアプリケーションと同様に、高圧と高温のアプリケーションに適しています。
アプリケーション
ラグ - タイプとウェーハ - タイプのバタフライバルブの選択は、多くの場合、特定のアプリケーションに依存します。ウェーハ - タイプバルブは、コストとスペースが主要な考慮事項であるアプリケーションで一般的に使用されます。それらは、水処理プラント、HVACシステム、および低から中程度の圧力流体制御のための一般的な産業パイプラインで広く使用されています。コンパクトなデザインと比較的低コストにより、複数のバルブが必要な大規模なプロジェクトにとって魅力的なオプションになります。
一方、Lug-タイプバルブは、分離とメンテナンスが重要なアプリケーションで好まれます。それらは一般に、化学処理プラント、石油およびガスのパイプライン、発電施設で使用されます。これらの業界では、メンテナンスまたは緊急閉鎖のためにパイプラインのセクションを分離する能力が不可欠です。ラグ - タイプバルブは、独立した取り付けにより安定性が向上するため、パイプラインが振動または動きの影響を受ける可能性のあるアプリケーションでも使用されます。
製品の推奨事項

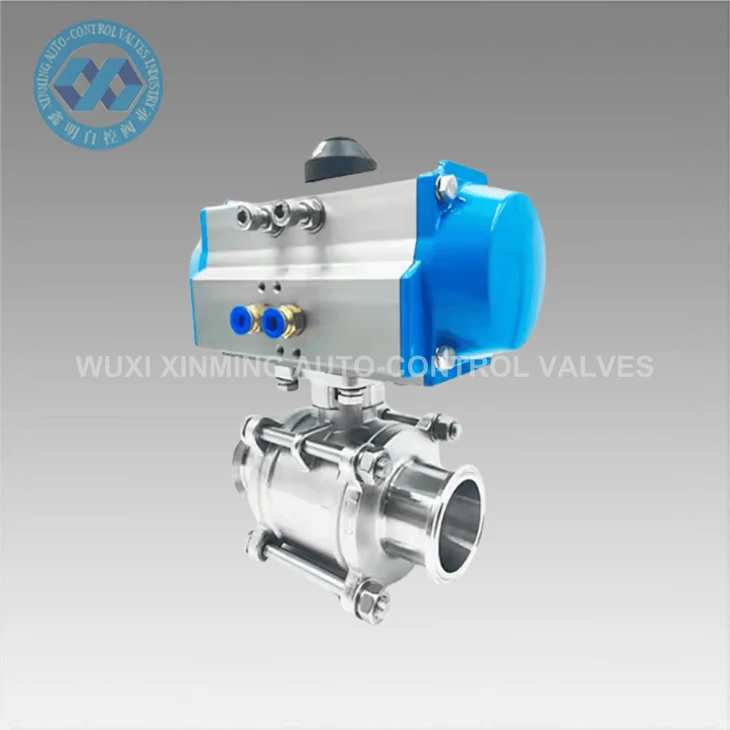

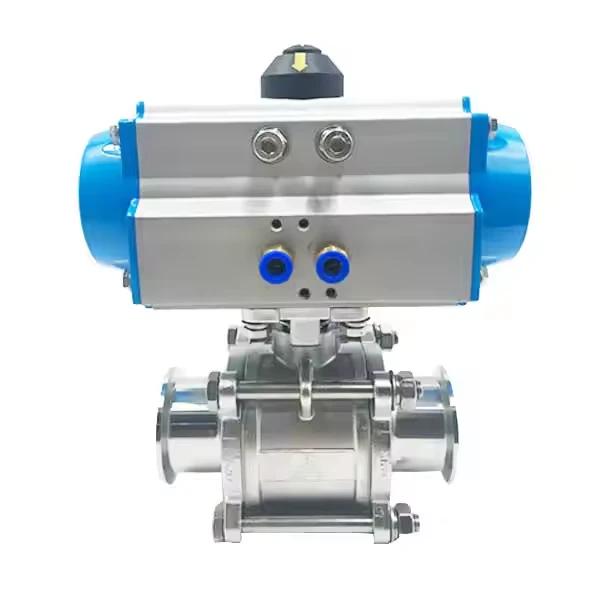

バタフライバルブの市場にいる場合は、関連する製品の一部をお勧めします。私たちの衛生ステンレス鋼304ボールバルブ衛生抵抗と腐食抵抗が重要な用途に最適です。高品質のステンレス鋼304で作られており、耐久性と長期のパフォーマンスを確保しています。
自動制御を必要とするアプリケーションの場合、私たち空気圧衛生バタフライバルブ優れたオプションです。バルブの正確で信頼できる制御を可能にする空気圧アクチュエータを備えており、食品および飲料の加工、医薬品製造、その他の衛生用途での使用に適しています。
高圧力と高温のアプリケーションのためにバルブが必要な場合、私たちの頑丈で信頼できる空気圧二重偏心フランジバタフライバルブ理想的な選択です。ダブルエキセントリックなデザインは、タイトなシールを提供し、バルブコンポーネントの摩耗を減らし、要求の厳しい環境で長期的なパフォーマンスを確保します。
結論
結論として、ラグ - タイプとウェーハ - タイプのバタフライバルブの選択は、設置要件、シーリングパフォーマンス、アプリケーションなど、いくつかの要因に依存します。ウェーハ - タイプバルブはコストに適しています - 敏感でスペース - 制約付きアプリケーション、ラグ - タイプバルブは、分離とメンテナンスが重要なアプリケーションにより適しています。ラグバタフライバルブサプライヤーとして、特定のニーズに合った適切なバルブを選択するのに役立つ専門知識と経験があります。小規模プロジェクトのバルブを探しているか、大規模な産業用アプリケーションを探しているかにかかわらず、高品質の製品と優れた顧客サービスを提供できます。
当社の製品について詳しく知りたい場合や、アプリケーションに適したバルブを選択するための支援が必要な場合は、調達と交渉のためにお気軽にお問い合わせください。お客様と一緒に協力して、お客様の流体制御のニーズを満たすことを楽しみにしています。
参照
- クレーンバルブグループ。 「バタフライバルブハンドブック。」
- Emerson Automation Solutions。 「バルブ選択ガイド。」
- バルメット。 「バタフライバルブテクノロジーの概要。」
