ちょっと、そこ！溶接ボールバルブのサプライヤーとして、フローティング溶接ボールバルブとトラニオン取り付け溶接ボールバルブの違いについてよく質問されます。そこで、このブログではそれを分かりやすくまとめて書いてみようと思います。
基本から始めましょう。ボールバルブは、球形のディスクを使用してパイプ内の流体の流れを制御するバルブの一種です。ボールの中央には穴があり、バルブが開くと穴がパイプと一致し、流体が流れるようになります。バルブが閉じるとボールが 90 度回転し、流体の流れを遮断します。
ここで、フローティング型とトラニオン型という 2 つの主要なタイプの溶接ボールバルブについて説明します。
フローティング溶接ボールバルブ
フローティング溶接ボールバルブは、最も一般的なタイプのボールバルブです。この設計では、ボールは所定の位置に固定されず、2 つのシートの間を自由に浮遊します。バルブが閉じると、流体圧力によってボールが下流側のシートに押し付けられ、しっかりとしたシールが形成されます。上流側シートはサポートのみを提供し、シールには大きく寄与しません。
フローティング溶接ボールバルブの主な利点の 1 つは、そのシンプルさです。トラニオン形ボールバルブに比べて部品点数が少なく、製造が容易で安価です。また、比較的コンパクトな設計なので、スペースが限られた用途に適しています。
もう一つの利点は、優れたシール性能です。フローティングボール設計により、バルブは圧力と温度の変化に適応し、さまざまな条件下でも確実に密閉します。このため、石油・ガス産業など、高度な漏れ防止が必要な用途に最適です。
ただし、フローティング溶接ボールバルブにもいくつかの制限があります。流体圧力によりボールが変形し、シール性能が損なわれる可能性があるため、一般に高圧用途には適していません。また、ボールの重量によってボールがたわみ、再びシールに影響を与える可能性があるため、大口径バルブには推奨されません。
当社のフローティング溶接ボールバルブやその他のタイプのボールバルブに興味がある場合は、1PC スレッドボールバルブ、詳細についてはお気軽にお問い合わせください。
トラニオン形溶接ボールバルブ
一方、トラニオン取付型溶接ボールバルブは設計が異なります。このタイプのバルブでは、ボールはボールの上部と下部にある小さなシャフトであるトラニオンによって支持されます。トラニオンにより、ボールを所定の位置に保持しながら自由に回転できます。
トラニオン取り付け溶接ボールバルブの主な利点は、高圧および大口径の用途に対応できることです。トラニオンサポートによりシートへの負担を軽減し、高圧時のボールの変形を防ぎます。このため、高圧パイプラインが一般的な石油およびガス産業での用途に適しています。
もう一つの利点は耐久性の向上です。トラニオンサポートは、ボールとシート全体に負荷を均等に分散するのに役立ち、磨耗を軽減します。これによりバルブの耐用年数が長くなり、長期的にはコストを節約できます。
ただし、トラニオン取り付けの溶接ボールバルブは、フローティングボールバルブに比べて製造が複雑で高価です。また、設置面積も大きいため、スペースが限られている用途には適さない可能性があります。

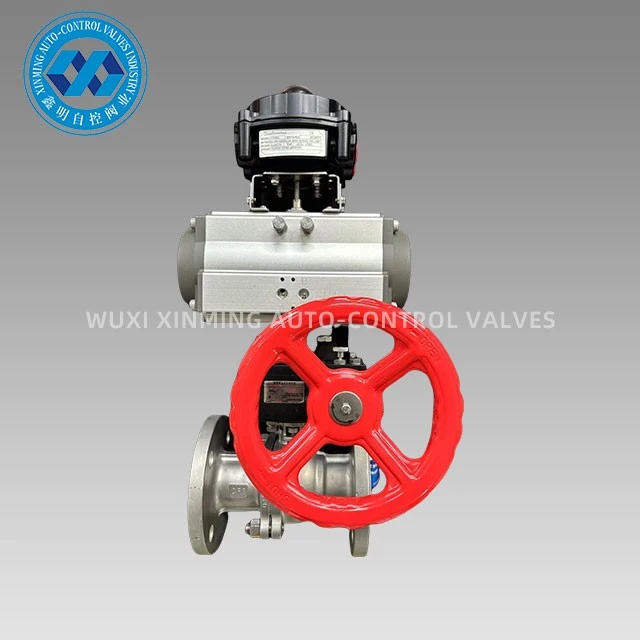

高圧用途向けのトラニオン取り付け溶接ボールバルブが必要な場合、または当社の製品に興味がある場合は、防爆空気圧ボールバルブまたは空気圧ボールバルブ、お気軽にお問い合わせください。
主な違い
フローティングおよびトラニオン取り付け溶接ボールバルブの基本的な特徴について説明したので、この 2 つの主な違いをまとめてみましょう。
- デザイン: 主な違いはボールのサポート方法にあります。フローティングボールバルブにはシート間で自由に浮くボールがあり、トラニオン取り付け型ボールバルブにはトラニオンによって支持されるボールがあります。
- 圧力定格: フローティング ボール バルブは一般に低圧から中圧の用途に適していますが、トラニオン取り付け型ボール バルブは高圧の用途に対応できます。
- サイズ: フローティング ボール バルブは小径から中径のバルブによく使用され、トラニオン型ボール バルブは大径のバルブに好まれます。
- シール性能：どちらのタイプのバルブも優れたシール性能を備えていますが、フローティングボールバルブはシールを形成するために流体圧力に大きく依存するのに対し、トラニオン取り付け型ボールバルブはより安定したシール機構を備えています。
- 料金: フローティング ボール バルブは、トラニオン型ボール バルブと比較して、一般的に製造および購入が安価です。
どれを選ぶべきですか?
フローティングボールバルブとトラニオン取り付け溶接ボールバルブのどちらを選択するかは、用途の圧力と温度、バルブのサイズ、予算などのいくつかの要因によって決まります。
小径から中径のバルブを使用して低圧から中圧のアプリケーションに取り組んでおり、コストが大きな懸念事項である場合は、フローティング溶接ボールバルブが最良の選択となる可能性があります。比較的低コストで優れたシール性能を提供します。
一方、高圧および大口径のアプリケーションを扱う場合は、トラニオン取り付けの溶接ボールバルブが最適です。高圧に耐えることができ、より耐久性と信頼性の高いソリューションを提供します。
私たちは、お客様が特定の用途に適した選択をできるようお手伝いいたします。フローティングまたはトラニオン取り付けの溶接ボールバルブが必要な場合でも、当社の製品範囲の他のタイプのボールバルブが必要な場合でも、当社は専門家のアドバイスと必要な高品質の製品を提供できます。ご連絡いただければ、調達に関する話し合いを開始いたします。
参考文献
- バルブハンドブック、第 4 版、JSTJST Smith 著
- 工業用バルブ: 選択とサイジング、JRAJRA Perry 著
