バタフライバルブの味付けされたサプライヤーとして、私はこれらのバルブがさまざまな産業用途で果たす重要な役割を直接目撃しました。バタフライバルブの最も重要な側面の1つは、そのシーリング方法であり、パフォーマンス、信頼性、寿命に直接影響を与えます。このブログ投稿では、ニーズに合った適切なバルブを選択する際に情報に基づいた決定を下すために、バタフライバルブのさまざまなシーリング方法、その利点、およびアプリケーションを掘り下げます。
回復力のある座席
弾力性のある座席は、バタフライバルブで使用される最も一般的なシーリング方法の1つです。バルブディスクとバルブ本体の間にタイトなシールを作成するために、ゴムやEPDMなどのエラストマー材料を使用することが含まれます。回復力のあるシートは通常、バルブ本体またはディスクに成形され、柔軟で耐久性のあるシーリング表面を提供します。
回復力のある座席の主な利点の1つは、その優れたシーリングパフォーマンスです。エラストマー材料は、バルブディスクとボディの表面の不規則性に適合し、低圧条件下でもタイトなシールを保証します。これにより、水処理プラント、HVACシステム、食品および飲料加工など、バブルタイトシャットオフが必要な用途に最適な回復力のある蝶のバルブが最適です。
回復力のある座席のもう1つの利点は、腐食と摩耗に対する抵抗です。エラストマー材料は、過酷な化学物質、酸、およびその他の腐食性物質の効果からバルブボディとディスクを保護し、バルブのサービス寿命を延ばします。さらに、回復力のあるシートは、流体の粒子と破片の影響を吸収し、バルブ成分の損傷のリスクを減らします。
ただし、弾力性のあるバタフライバルブにはいくつかの制限があります。エラストマー材料は、極端な条件下で弾力性を低下させたり失ったりする可能性があるため、高温または高圧アプリケーションには適していない場合があります。さらに、回復力のあるシートは、特にバルブが頻繁に開閉して閉じられるアプリケーションでは、時間の経過とともに摩耗したり裂けたりする傾向があります。
金属席
金属席は、バタフライバルブで使用されるもう1つの一般的なシーリング方法です。これには、バルブディスクとバルブ本体の間の金属間接触を使用してシールを作成します。金属シートは通常、バルブ本体またはディスクに機械加工または溶接されており、硬くて耐久性のあるシーリング表面を提供します。
金属席の主な利点の1つは、高温と圧力に耐える能力です。金属材料は、極端な条件下でもその完全性とシーリング性能を維持でき、石油とガス、発電、化学加工産業の用途に最適な金属製の蝶バルブを作ります。
金属席のもう1つの利点は、摩耗に対する抵抗です。金属シートは、液体中の粒子と破片の影響に耐えることができ、バルブ成分の損傷のリスクを軽減します。さらに、金属シートが破損した場合に簡単に修理または交換でき、バルブのサービス寿命が延びています。
ただし、金属製の蝶のバルブにはいくつかの制限があります。特に高レベルのシーリング性能が必要な用途では、金属間の接触はバブルタイトシャットオフを提供しない場合があります。さらに、特にバルブが過酷な化学物質または腐食性物質にさらされている用途では、金属シートは腐食と酸化を起こしやすい場合があります。
二重の偏心座席
二重の偏心座席は、シーリング性能の向上と摩耗の減少を提供する金属席のバリエーションです。これには、バルブ設計に2つの偏心を使用することが含まれます。1つはシャフトに、もう1つはディスクにあります。偏心により、バルブディスクが開いて閉じるときに中心外で回転し、ディスクとシートの間の摩擦を減らし、シーリング表面の摩耗を最小限に抑えます。
二重の偏心座席の主な利点の1つは、最小限のトルクを備えたタイトなシールを提供できることです。エキセントリックな設計により、バルブディスクは開くとシートからすぐに外れることができ、シーリング表面の摩擦と摩耗が減少します。これにより、ダブルエキセントリックなバタフライバルブは、大口径のパイプラインや高圧システムなど、低い動作トルクが必要なアプリケーションに最適です。
二重のエキセントリックな座席のもう1つの利点は、摩耗に対する抵抗です。風変わりな設計により、ディスクとシート間の接触が減少し、シーリング表面の摩耗が最小限に抑えられ、バルブのサービス寿命が延びています。さらに、二重の偏心設計は、バルブディスクとシートの間の誤った調整を補うことができ、一貫した信頼性の高いシールを確保します。
ただし、二重の偏心バタフライバルブにもいくつかの制限があります。エキセントリックな設計は、金属間接触が完全なシールを提供しない可能性があるため、バブルタイトのシャットオフが必要なアプリケーションには適していない場合があります。さらに、二重の偏心設計は、他のシーリング方法よりも複雑で高価な場合があり、特殊な製造および設置技術が必要です。
トリプルエキセントリックシート
トリプルエキセントリックシートは、バタフライバルブで使用される最も高度なシーリング方法です。これには、バルブ設計に3つの偏心を使用することが含まれます。1つはシャフトに、1つはディスクに、もう1つはシートに使用されます。偏心により、バルブディスクは開閉すると中心外で回転し、摩擦と摩耗を最小限に抑えたタイトなシールを保証するカムのようなアクションを作成します。
トリプルエキセントリックシートの主な利点の1つは、最小限のトルクでバブルタイトシャットオフを提供する能力です。バルブディスクのカム状の作用により、シートが開くとすぐにシートから離れることができ、シーリング表面の摩擦と摩耗が減少します。これにより、オイルとガス、発電、化学処理産業など、高レベルのシーリング性能が必要なアプリケーションに最適なトリプルエキセントリックバタフライバルブが最適です。
トリプルエキセントリックな座席のもう1つの利点は、摩耗に対する抵抗です。バルブディスクのカム状の作用により、ディスクとシート間の接触が減少し、シーリング表面の摩耗が最小限に抑えられ、バルブのサービス寿命が延びます。さらに、トリプルエキセントリックなデザインは、バルブディスクとシート間の不整合を補うことができ、一貫した信頼性の高いシールを確保します。
ただし、トリプルエキセントリックなバタフライバルブにもいくつかの制限があります。トリプルエキセントリックな設計は、他のシーリング方法よりも複雑で高価な場合があり、特殊な製造および設置技術が必要です。さらに、バルブは他の種類のバタフライバルブよりも高価である可能性があるため、トリプルエキセントリックな設計は、低コストのバルブが必要なアプリケーションには適していない場合があります。
結論
結論として、バタフライバルブのシーリング方法は、パフォーマンス、信頼性、寿命に大きな影響を与える重要な要因です。回復力のある座席は、低温と圧力でバブルタイトシャットオフが必要な用途に最適ですが、金属席は高温と圧力が関与するアプリケーションに適しています。二重のエキセントリックな座席とトリプルエキセントリック座席は、シーリングパフォーマンスと摩耗や涙の減少を改善するため、高レベルのシーリングパフォーマンスが必要なアプリケーションに最適です。

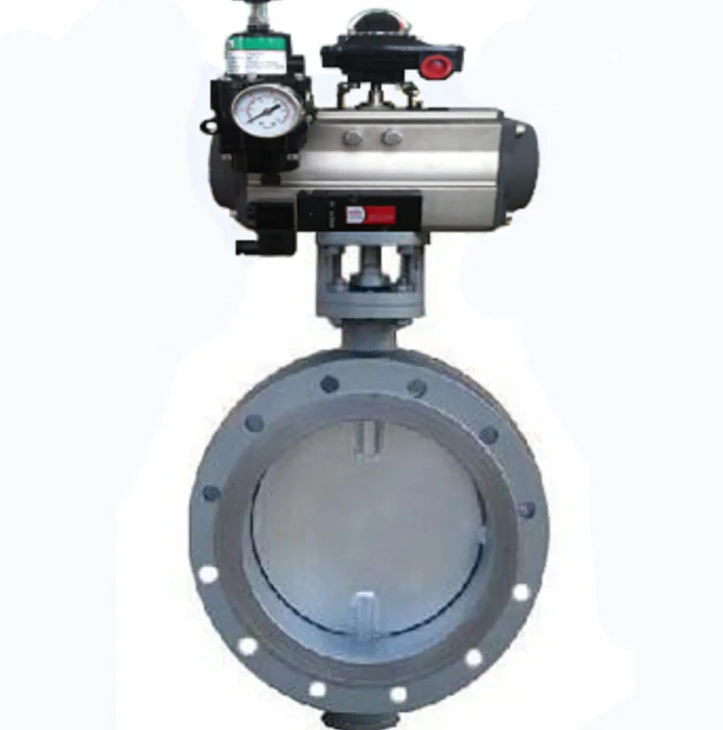

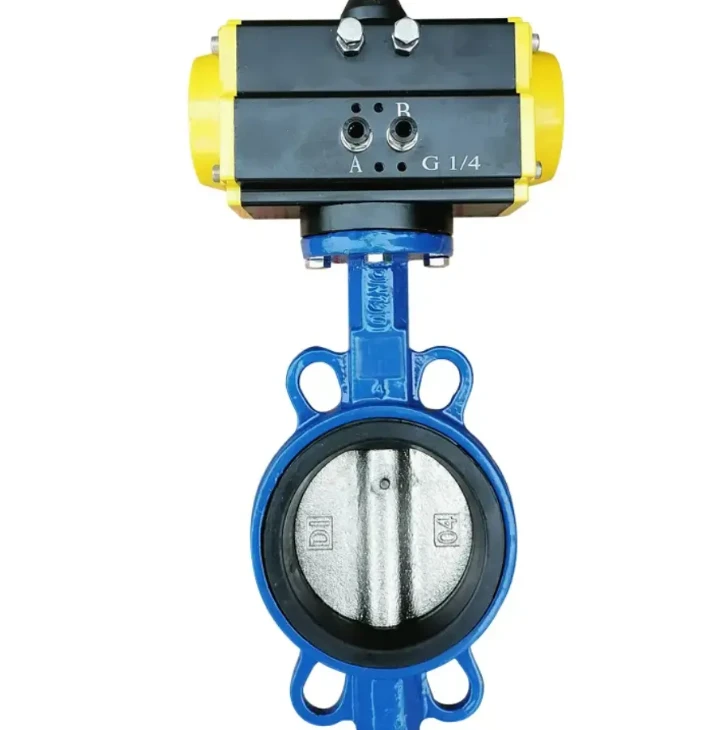

バタフライバルブサプライヤーとして、お客様の多様なニーズを満たすために、さまざまなシーリング方法を備えた幅広いバタフライバルブを提供しています。私たちのトリプルエキセントリックバタフライバルブ最小限のトルクでバブルタイトシャットオフを提供するように設計されており、高圧および高温のアプリケーションに最適です。私たちの新しい到着空気圧ステンレス鋼ウェーハバタフライバルブ優れたシーリング性能と腐食抵抗のための回復力のあるシートを備えており、さまざまな用途に適しています。そして私たち新しいメタルボタンNEウェイチェックダイアマチックボールバルブをチェックさまざまな業界での流体制御のための信頼できる費用対効果の高いソリューションを提供します。
アプリケーション用の高品質のバタフライバルブをお探しの場合は、お気軽にお問い合わせください。私たちの専門家チームは、お客様のニーズに合った適切なバルブを選択するのを喜んで支援し、競争力のある見積もりを提供します。私たちはあなたと一緒に働くことを楽しみにしています！
