ちょっと、そこ！ WCBバタフライバルブのサプライヤーとして、私はしばしばパイプラインのこれらのバルブの設置要件について尋ねられます。だから、私はあなたを助けるためにいくつかの洞察を共有していると思いました。
まず、WCBバタフライバルブとは何かについて話しましょう。これは、ディスクを使用してパイプライン内の流体の流れを制御する四半期の一種です。 WCB部分は、その強度と耐久性で知られている炭素鋼の一種であるバルブ本体の材料を指します。
パイプラインの準備
WCBバタフライバルブを設置する前に、パイプラインを適切に準備する必要があります。パイプラインは清潔で、破片、錆、汚れがないようにする必要があります。パイプライン内の外来粒子は、バルブディスクまたはシーリング表面に損傷を与え、漏れや不適切な動作につながる可能性があります。パイプクリーナーまたは高圧エアブラストを使用して、パイプラインの内側をきれいにすることができます。
パイプラインも正しい長さまでカットする必要があります。パイプラインの端が正方形で滑らかであることを確認してください。端が正方形でない場合、バルブの設置中に不整合を引き起こす可能性があり、バルブのパフォーマンスに影響します。パイプカッターまたはソーを使用してパイプラインをカットし、ファイルを使用してエッジを滑らかにすることができます。
バルブ検査
パイプラインの準備ができたら、WCBバタフライバルブを検査する時が来ました。バルブのボディやディスクの亀裂、へこみ、傷など、目に見える損傷がないか、バルブに確認してください。また、バルブステムが結合せずにスムーズに回転することを確認してください。問題に気付いた場合は、すぐにメーカーまたはサプライヤーに連絡してください。
また、バルブのシーリング表面を確認する必要があります。シールは、漏れを防ぐために重要です。アザラシの摩耗や損傷の兆候を探してください。シールが損傷している場合は、設置前に交換する必要があります。
インストール場所
適切なインストール場所を選択することが重要です。バルブは、メンテナンスと操作のために簡単にアクセスできる場所に設置する必要があります。洪水が発生しやすい地域にバルブを設置しないでください。極端な温度や腐食性物質にさらされる場所に設置しないでください。
バルブは、パイプラインのまっすぐなセクションにも取り付ける必要があります。これにより、適切な流れの分布が保証され、乱流のリスクが低下し、バルブの性能に影響を与えます。経験則としては、少なくとも5〜10パイプの直径の直径の直径が上流にあり、バルブの下流に2〜3パイプの直径があることです。
バルブの取り付け
WCBバタフライバルブを取り付けるときは、パイプラインと適切に整合していることを確認してください。必要に応じてアライメントツールを使用して、バルブが中央にあり、まっすぐであることを確認します。ボルトとガスケットを使用して、バルブをパイプラインに接続できます。バルブ本体への不均一なストレスを避けるために、ボルトを均等に締めてください。これにより、漏れが発生する可能性があります。
ボルトを締めるときは、正しいトルクを使用することが重要です。オーバー - ボルトを締めると、バルブまたはガスケットが損傷する可能性がありますが、下の締め付けは漏れにつながる可能性があります。推奨されるトルク値については、メーカーの指示を参照してください。
アクチュエータのインストール（該当する場合）

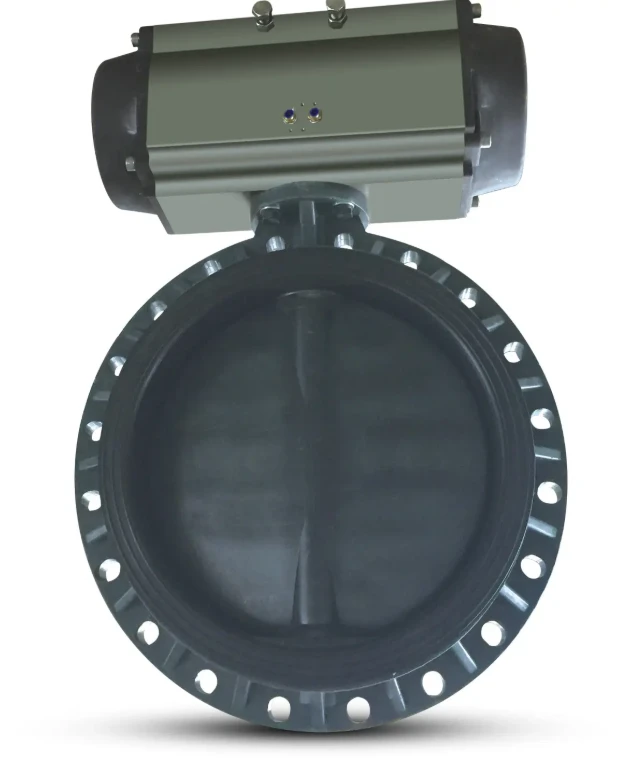

WCBバタフライバルブにアクチュエータが付属している場合、アクチュエーター制御空気圧PVCバタフライバルブ、アクチュエータの適切な設置が重要です。アクチュエータは、バルブステムにしっかりと取り付けられる必要があります。アクチュエーターが適切に配線または配管されていることを確認してください（電気アクチュエーターか空気圧アクチュエーターかによって）、すべての接続が緊密であることを確認してください。
アクチュエーターをテストして、スムーズに動作し、バルブを完全に開閉できるようにします。必要に応じてアクチュエータ設定を調整して、目的のバルブ操作を実現します。
圧力テスト
バルブが設置された後、圧力テストを実施することが重要です。これにより、漏れを確認し、バルブが適切に機能していることを確認するのに役立ちます。圧力計を使用して、パイプラインの圧力を監視できます。
パイプラインの圧力をゆっくりと上げることから始めます。漏れの兆候のバルブと接続に注意してください。漏れがあることに気付いた場合は、すぐに圧力を遮断し、ボルトを締めたり、必要に応じてガスケットを交換したりします。
他のコンポーネントとの互換性
WCBバタフライバルブは、パイプラインシステムの他のコンポーネントと互換性があるはずです。たとえば、aを使用している場合リリーフアクチュエータボールボタン脈絡蝶バタフライバルブを並べるPTFEシール、パイプラインの流体、圧力、温度の種類と互換性があることを確認してください。
また、バルブのフロー特性を考慮してください。バルブは、過度の圧力降下や流れの制限を引き起こすことなく、パイプライン内の流体の流量と圧力を処理できる必要があります。
ソフト - シールの考慮事項

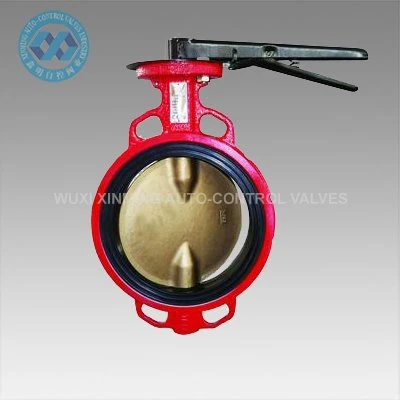

あなたが使用している場合ソフト - シールバタフライバルブ、いくつかの追加の考慮事項があります。ソフト - シールバルブは、温度と化学物質への曝露に対してより敏感です。ソフト - シール材料がパイプラインの液体と互換性があることを確認してください。
また、ソフト - シールバルブを取り付けるときは注意してください。避けてください - ボルトを締めます。これにより、柔らかいシールが損傷し、漏れを引き起こす可能性があります。
メンテナンスアクセス
最後に、メンテナンスのためにバルブの周りに十分なスペースがあることを確認してください。定期的な検査、クリーニング、部品の交換のためにバルブにアクセスできる必要があります。事前に計画し、バルブへの簡単なアクセスを妨げる障害がないことを確認してください。
結論として、パイプラインにWCBバタフライバルブを設置するには、慎重な準備、適切な設置技術、および徹底的なテストが必要です。これらのインストール要件に従うことにより、バルブが長時間スムーズかつ効率的に動作するようにすることができます。
WCB Butterfly Valvesの市場にいる場合、またはそれらの設置について質問がある場合は、お気軽にご連絡ください。私たちはあなたのすべてのバルブのニーズを支援するためにここにあり、あなたの特定のアプリケーションに適したバルブを選択するのを支援することができます。小規模なスケールプロジェクトには、産業用アプリケーション用の複雑なバルブシステムが必要な場合でも、カバーされています。チャットをして、あなたの要件をどのように満たすことができるかを話しましょう！
参照
- バルブインストールマニュアル
- パイプラインの設計およびインストールガイドライン
