ちょっと、そこ！衛生ボールバルブのサプライヤーとして、これらのバルブが上部を実行することを確認することに関して、私は多くの経験をしています。このブログでは、衛生ボールバルブのパフォーマンスをテストする方法について説明します。
1。目視検査
実際のパフォーマンステストを開始する前に、古き良き時代の目視検査が不可欠です。バルブをよく見てください。バルブの体、ボール、茎のひび割れ、へこみ、または傷などの明らかな損傷の兆候を確認してください。損傷したバルブは、すぐにそのパフォーマンスを損なう可能性があります。また、シールとガスケットを調べます。それらは、摩耗、老化、変形の兆候なしに、良好な状態でなければなりません。この視覚チェック中に問題を見つけた場合、それは赤い旗であり、バルブまたは故障した部品の交換を検討することをお勧めします。
2。圧力テスト
サニタリーボールバルブのテストの最も重要な側面の1つは、圧力テストです。これにより、バルブが漏れなく異なるレベルの圧力をどの程度処理できるかを判断するのに役立ちます。
静水圧テスト
静水圧テストでは、水を試験媒体として使用します。まず、バルブを閉じて、圧力 - テストリグに接続します。バルブと接続されたパイプに水を満たし、空気を出血させるようにします。次に、テスト圧力への圧力を徐々に増加させます。このテスト圧力は、通常、業界標準またはバルブの仕様によって決定されます。
ほとんどの衛生ボールバルブの場合、テスト圧力は最大作業圧力の約1.5倍です。特定の期間、通常は5〜10分間、圧力を安定させます。この間、漏れの兆候がないか、バルブに注意深く検査します。すべてのジョイント、シール、バルブ本体自体を確認してください。水が滴り落ちたり浸透しているのが見える場合は、バルブのシーリング性能に問題があることを意味します。
空気圧テスト
空気圧テストでは、空気または窒素のような不活性ガスを使用します。このプロセスは静水圧テストに似ていますが、いくつかの違いがあります。ガスは液体よりも圧縮可能であるため、圧力が蓄積し、解放をより慎重に行う必要があります。また、ガス漏れは視覚的に検出するのが難しいため、漏れをチェックするために石鹸水溶液を使用することがよくあります。
バルブ上のすべての潜在的な漏れポイントに石鹸水を塗ります。漏れがある場合、逃げるガスはせん断水に泡を形成します。静水圧テストと同様に、設定された時間のテスト圧力を維持し、バルブを綿密に監視します。
3。フローテスト
フローテストは、生理的なボールバルブのパフォーマンスを評価するためのもう1つの重要な部分です。バルブが流体の流れをどれだけうまく制御できるかを理解するのに役立ちます。
オープン - フローテスト
オープン - フローテストでは、バルブを完全に開き、既知の流量で流体（水または代表的なプロセス液）を通る流体を流します。バルブの上流と下流に設置された圧力ゲージを使用して、バルブ全体の圧力降下を測定します。圧力降下は、バルブが流れに提供する抵抗を示します。
低い圧力降下とは、バルブに優れた流れの特性があることを意味し、流体が簡単に通過できるようにします。高い圧力降下は、エネルギー消費の増加とシステム効率の低下につながる可能性があります。測定された圧力降下を、バルブの指定された圧力 - ドロップ曲線と比較します。測定値が指定された値よりも大幅に高い場合、バルブの内部設計またはバルブ内の閉塞に問題があることを意味する可能性があります。
フロー - コントロールテスト
フロー - 制御テストは、バルブが流量をどの程度調節できるかを確認するために使用されます。バルブを完全に開いてから完全に閉じたものに徐々に調整し、異なるバルブ位置で対応する流量を測定します。これにより、バルブの流れ - 制御曲線を作成するのに役立ちます。
井戸 - 衛生ボールバルブを実行すると、滑らかで正確なフロー制御を提供できるはずです。流量が不規則に変化した場合、または完全に閉じたときにバルブがフローを完全に閉じない場合、その流れ - 制御性能に問題があります。
4。トルクテスト
トルクテストとは、バルブを開閉するのにどれだけの力が必要かについてのすべてです。これは、動作の容易さとバルブの長期耐久性に影響を与えるため重要です。
トルクレンチを使用して、バルブを開閉するために必要なトルクを測定します。トルク値は、バルブメーカーによって指定された範囲内にある必要があります。トルクが高すぎる場合、おそらく不整合、損傷した部分、または不適切な潤滑剤のために、バルブ内に摩擦があることを意味します。一方、トルクが低すぎる場合、内部メカニズムが緩んでいるか、摩耗した内部メカニズムを示している可能性があります。
5。シートリークテスト
シートリークテストは、バルブが閉じたときにシールする能力に焦点を当てています。シートリークをテストするにはさまざまな方法がありますが、1つの一般的な方法は、ヘリウムなどのトレーサーガスを使用することです。
まず、バルブを閉じて、バルブシートの周りに密閉室を作成します。バルブの片側にトレーサーガスを導入します。次に、ガス - 検出デバイスを使用して、シートを通って反対側に漏れているガスの量を測定します。
許容シート漏れ率は通常、業界標準で指定されます。測定された漏れ速度がこの制限を超える場合、バルブのシートシーリングパフォーマンスは標準に達していません。
6。サイクルテスト
サイクルテストには、実際の世界使用をシミュレートするために、バルブを複数回開閉して閉じることが含まれます。これにより、バルブの耐久性と信頼性を時間の経過とともに確認できます。
自動テストリグをセットアップして、特定の周波数でバルブを開閉します。サイクルの数は、バルブの意図したアプリケーションによって異なりますが、通常は数千個です。サイクルテスト中に、トルク要件、流れの特性、シートリークなど、バルブのパフォーマンスを監視します。
バルブが、トルクの増加、流れの減少、サイクルの数が増加するにつれてシートリークの増加など、摩耗の兆候を示し始めた場合、長期使用には適していない可能性があります。
当社の製品範囲

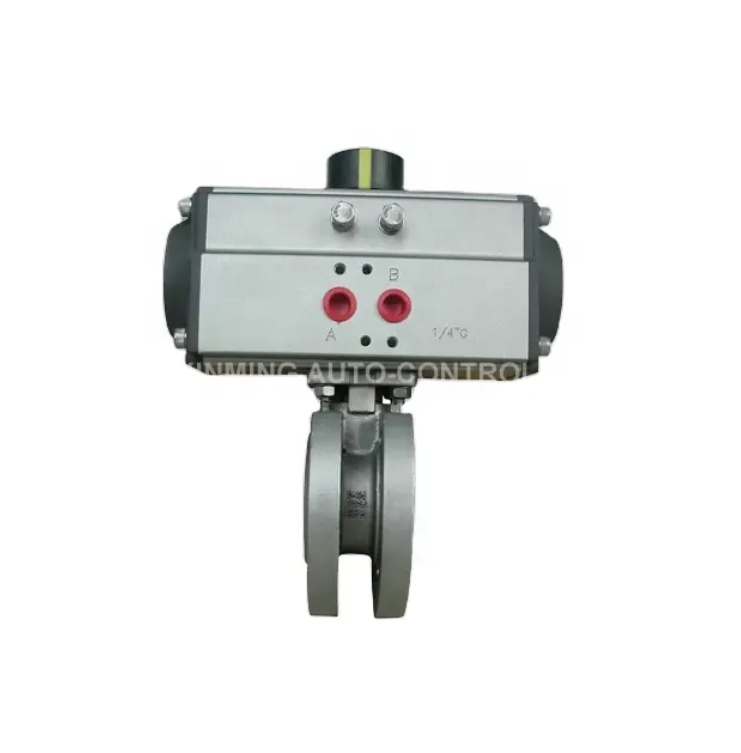

さまざまな顧客のニーズを満たすために、さまざまな衛生ボールバルブを提供しています。たとえば、空気圧アクチュエータウェーハ薄いボールバルブ、コンパクトなデザインと優れたパフォーマンスで知られています。私たちの空気圧ボールバルブブラスボールバルブ高品質のボールバルブ高品質の真鍮で作られており、良好な腐食抵抗を提供します。そして、180度のローテーションを備えたバルブが必要な場合は、180度空気圧アクチュエータ3ウェイボールバルブ素晴らしい選択です。
あなたが衛生ボールバルブの市場にいて、あなたが高いパフォーマンス製品を確実に得ることを確実にしたいなら、遠慮なく手を差し伸べることをしてください。詳細な製品情報を提供し、テストプロセスを支援して、バルブが特定の要件を満たしていることを確認できます。調達についてはお問い合わせください。素晴らしいビジネス関係を始めましょう！
参照
- ASME B16.34-バルブ - フランジング、ねじり、溶接端
- API 598-バルブ検査とテスト
- ISO 5208-産業用バルブ - バルブの圧力試験
