ちょっと、そこ！フランジボールバルブのサプライヤーとして、これらのバルブがスラリーパイプラインで使用されているときにポップアップする問題のかなりの部分を見てきました。スラリーパイプラインは、固体と液体の混合物を運ぶ少し難しい獣であり、信頼できるフランジボールバルブに本当に負担をかける可能性があります。しかし、心配しないでください、私は一般的な問題を分解し、いくつかの解決策を共有するためにここにいます。
スラリーパイプラインでフランジボールバルブを使用する場合の一般的な問題
1。侵食と摩耗
スラリーは、ラフと - タンブルミックスのようなものです。その中の固体粒子は、バルブ成分に絶えずこすっています。フランジボールバルブのボール、シート、ボディは、この擦り傷の矢面に立つ。時間が経つにつれて、これはバルブの壁の薄化、漏れ、バルブの性能の低下につながる可能性があります。バルブが以前ほどしっかりと閉じないことに気付くかもしれませんし、圧力制御が徐々に低下していることに気付くかもしれません。
2。プラグ
別の頭痛がプラグすることです。スラリーの固体は、バルブ内に落ち着き、蓄積することができます。これは、バルブキャビティのように、流速が低い領域で特に当てはまります。バルブが接続されると、パイプラインの流れを破壊し、閉塞を引き起こし、潜在的にシステム障害を引き起こす可能性があります。
3。腐食
スラリーの化学組成に応じて、腐食が本当の問題になる可能性があります。いくつかのスラリーは酸性またはアルカリ性であり、これらはバルブ材料を食べることができます。腐食はバルブ構造を弱め、漏れや障害を引き起こしやすくします。
4。作動問題
フランジボールバルブにアクチュエータがある場合（電気ボールバルブまたは空気圧症のもの）、スラリーは問題を引き起こす可能性があります。固形物はアクチュエータのメカニズムに入り、それを妨害し、バルブが適切に開閉したり閉じたりするのを防ぐことができます。
これらの問題の解決策
1。材料の選択
これらの問題を解決する最初のステップの1つは、フランジボールバルブに適した材料を選択することです。侵食 - 耐性アプリケーションについては、硬い顔の材料の使用を検討してください。セラミックは非常に硬く、多くの摩耗に耐えることができるため、素晴らしい選択肢です。タングステンカーバイドは、もう1つの人気のある選択肢です。優れた耐摩耗性があり、スラリーの固体粒子に対してよく耐えることができます。
腐食に関しては、化学的に耐性のある材料を選択します。ステンレス鋼は、多くのスラリーアプリケーションの周りのオプションです。より積極的なスラリーのために、特別な合金やコーティングを調べることをお勧めします。
2。バルブ設計の変更
プラグを防ぐために、フランジボールバルブにデザインの変更を加えることができます。フル - ポートデザインは素晴らしいスタートです。完全なポートバルブでは、バルブの穴はパイプラインと同じサイズです。つまり、固体が蓄積する領域が少ないことを意味します。
フラッシングポートなどの機能を追加することもできます。これらのポートを使用すると、クリーニング液をバルブに注入して、蓄積された固体を除去できます。これは、バルブに閉塞がないように定期的に実行できます。
3。メンテナンスと監視
定期的なメンテナンスは、フランジボールバルブを良好な状態に保つための鍵です。摩耗、腐食、プラグの兆候については、バルブに定期的に検査します。摩耗した部品を迅速に交換します。
バルブのパフォーマンスを監視することも重要です。センサーを使用して、圧力、流量、バルブの位置などのパラメーターを測定できます。これらのパラメーターの異常な変化に気付いた場合、それはバルブの問題の兆候である可能性があります。
4。アクチュエータ保護

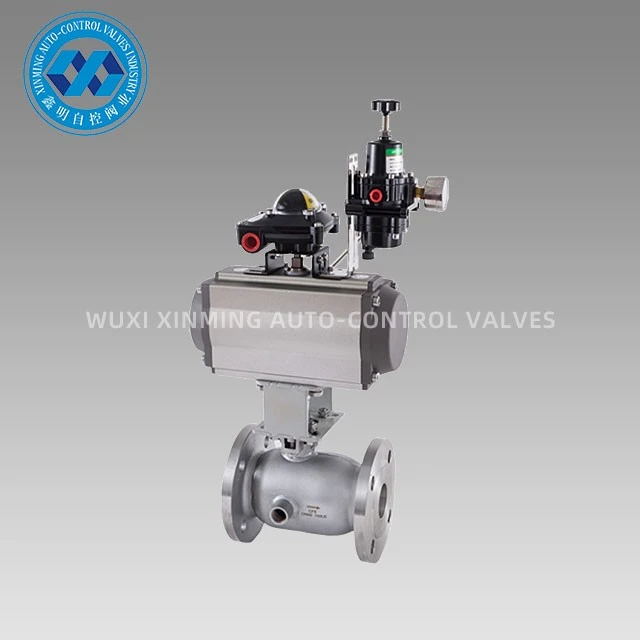

アクチュエーターを備えたバルブの場合、スラリーからそれらを保護するための措置を講じます。エンクロージャを使用して、アクチュエータメカニズムから固形物を排除できます。滑らかな動作を確保するために、アクチュエータを定期的に清掃して潤滑します。そして、あなたが使用している場合空気圧アクチュエータジャケットフランジボールのvavle、スラリーが入るのを防ぐために、ジャケットが適切に維持されていることを確認してください。
さまざまなスラリータイプの特別な考慮事項
1。高濃度のスラリー
高濃度のスラリーには大量の固形物があります。つまり、侵食とプラグの問題はさらに深刻です。これらの場合、より堅牢なデザインと耐摩耗性を備えたバルブを使用することが重要です。また、メンテナンスとフラッシングの頻度を増やす必要があるかもしれません。
2。研磨スラリー
砂や砂利を含むもののような研磨スラリーは、急速な摩耗を引き起こす可能性があります。ハードなボールとシートを備えたバルブを使用することが不可欠です。さらに、高速速度の高いバルブを使用して、固体をサスペンションに保ち、沈殿を減らすことを検討できます。
3.化学的に反応性のあるスラリー
化学的に反応性のあるスラリーの場合、材料の選択が重要です。特定の化学環境に耐えることができる材料を選択する必要があります。化学物質の耐性層でバルブ成分をコーティングすることも、余分なレベルの保護を提供することができます。
ケーススタディ
いくつかの実際の - 世界の例を共有させてください。顧客は、高濃度の研磨スラリーを運ぶスラリーパイプラインで標準のフランジボールバルブを使用していました。彼らは、侵食とプラグのために頻繁にバルブの故障を経験していました。タングステンカーバイドボールとシートを備えたフルポートフランジボールバルブに切り替え、フラッシングポートを追加することをお勧めした後、バルブの寿命は大幅に増加しました。メンテナンスの頻度も低下し、時間とお金の両方を節約しました。
別の顧客は、作動に問題がありました空気圧アクチュエータを備えた衛生3ウェイクランプボールバルブスラリーパイプラインで。スラリーはアクチュエーターに入り、ジャムを引き起こしていました。アクチュエーターの周りにエンクロージャーをインストールし、定期的なクリーニングスケジュールを設定しました。これにより、作動問題が解決され、バルブがスムーズに動作し続けました。
結論
スラリーパイプラインでフランジボールバルブを使用することは困難ですが、適切なアプローチがあれば、これらの問題を効果的に管理できます。材料を慎重に選択し、バルブの設計を変更し、定期的なメンテナンスを実行し、さまざまなスラリータイプについて特別な考慮事項をとることで、バルブの長期的なパフォーマンスを確保できます。
スラリーパイプラインでフランジボールバルブを使用することに問題がある場合、または現在のバルブのアップグレードを検討している場合は、チャットをしたいと思います。詳細については私に連絡してください。協力して、特定のニーズに最適なソリューションを見つけましょう。
参照
- バターワースによる「バルブハンドブック」 - ハイネマン
- 化学エンジニア機関による「スラリーパイプラインテクノロジー」
