垂直パイプラインにラグ バタフライ バルブを取り付ける作業は、慎重な計画と実行が必要です。ラグバタフライバルブの信頼できるサプライヤーとして、当社はこの分野で豊富な経験を持っており、プロセスを通じてお客様をご案内します。このブログ投稿では、準備から最終テストまで、垂直パイプラインにラグ バタフライ バルブを取り付ける手順を説明します。
ステップ 1: 準備
インストールプロセスを開始する前に、必要な材料とツールをすべて集める必要があります。これには、ラグ バタフライ バルブ自体、パイプライン コンポーネント、ガスケット、ボルト、ナット、トルク レンチ、パイプ カッター、ヤスリ、および設置に固有のその他のツールが含まれます。
バルブとすべてのパイプラインコンポーネントが清潔で、バルブの取り付けや動作を妨げる可能性のある破片がないことを確認してください。バルブとパイプラインの寸法をチェックして、互換性があることを確認してください。バルブはパイプラインにぴったりとフィットし、フランジの穴が適切に位置合わせされている必要があります。
ステップ 2: バルブの位置決め
次のステップは、バルブを垂直パイプラインに配置することです。まず、バルブを取り付ける位置でパイプラインを切断します。適切にシールできるように、切り口が真っ直ぐできれいであることを確認してください。ガスケットの損傷を防ぐために、切断したパイプの端をやすりを使用して滑らかにします。
バルブを配置する際、ラグバタフライバルブはステムが水平方向の垂直位置に設置されるように設計されていることに注意することが重要です。これにより、適切な流量制御とバルブの簡単な操作が可能になります。バルブをパイプラインの 2 つのセクションの間に配置し、バルブのフランジがパイプのフランジと揃っていることを確認します。
ステップ 3: ガスケットの取り付け
ガスケットは、バルブとパイプの接続部での漏れを防ぐために非常に重要です。バルブの両側にガスケットを配置し、ガスケットの穴をフランジの穴に合わせます。ガスケットが中央にあり、フランジ面全体を覆っていることを確認してください。パイプラインで輸送される流体や使用条件に適合した高品質のガスケット材質を使用してください。
ステップ 4: バルブをボルトで固定する
ガスケットを所定の位置に取り付けたら、バルブをパイプラインにボルトで固定します。正しいサイズと種類のボルトを使用していることを確認して、フランジの穴にボルトを挿入します。各ボルトにナットを配置し、手で締めてバルブを所定の位置に保持します。
すべてのボルトを手で締めたら、トルクレンチを使用してメーカー推奨のトルク値でボルトを締めます。ボルトを均等に、正しいトルクで締めることは、適切なシールを実現し、バルブやガスケットの損傷を防ぐために不可欠です。均一な圧力分布を確保するために、ボルトを締めるときは必ず星形パターンに従ってください。
ステップ 5: アクチュエーターの接続 (該当する場合)

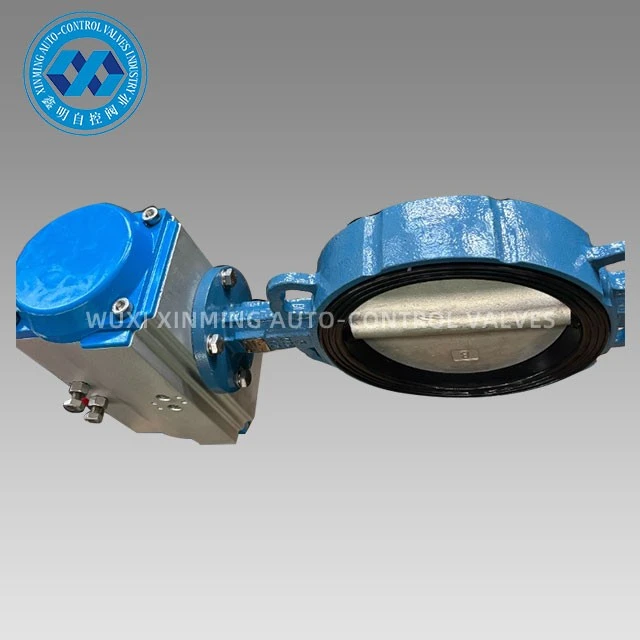

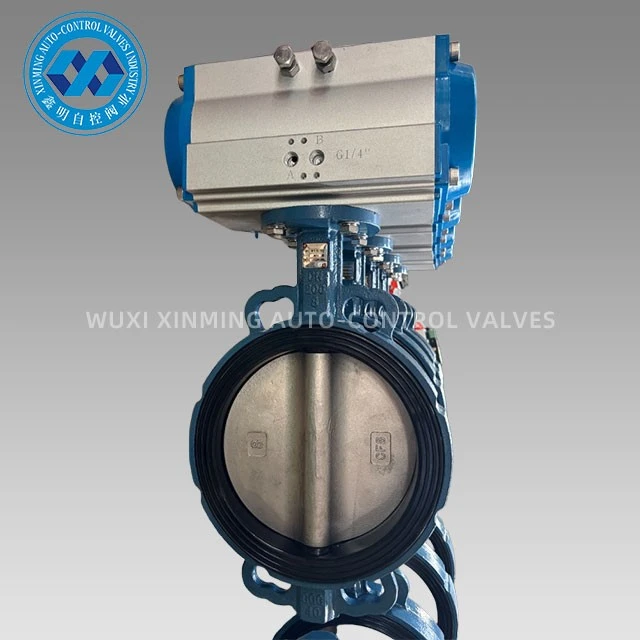

ラグバタフライバルブにアクチュエータが装備されている場合、空気圧アクチュエータ作動バタフライバルブ、次のステップは、アクチュエーターをバルブに接続することです。アクチュエータの取り付けについては、製造元の指示に従ってください。これには、通常、アクチュエータをバルブステムに取り付け、空気供給ラインまたは電気配線を接続することが含まれます。
スムーズな動作を確保するために、アクチュエーターがバルブに適切に位置合わせされ、固定されていることを確認してください。アクチュエータをテストして、バルブが正しく開閉すること、およびアクチュエータの位置インジケータがバルブ ディスクの実際の位置と一致していることを確認します。
ステップ 6: インストールのテスト
バルブが取り付けられ、アクチュエーターが接続されたら (該当する場合)、取り付けをテストします。バルブを閉じて、パイプラインを動作圧力まで加圧します。バルブフランジ、ガスケット、アクチュエータ接続部の周囲に漏れがないか確認してください。漏れが見つかった場合は、ボルトをさらに締めるか、必要に応じてガスケットを交換してください。
スムーズに動作するようにバルブを数回開閉してください。バルブの流れを調整する能力とシール性能を確認してください。バルブがスムーズに動作しない場合、または流量制御に問題がある場合は、バルブとアクチュエーターに機械的な問題や位置ずれがないか検査してください。
ステップ 7: インストールの完了
インストールがテストされ承認されたら、必要に応じて最終調整を行います。設置エリアを清掃し、工具やゴミを取り除きます。簡単に識別でき、将来のメンテナンスができるように、バルブとパイプラインにラベルを付けます。
などの他のバタフライバルブも幅広く提供しています。ウエハ衛生グレード アクチュエータ 空気圧バタフライ バルブそして空気圧サニタリーバタフライバルブ、さまざまな業界のさまざまな用途に適しています。
購入を検討されている方へ
ラグバタフライバルブや当社のその他の製品が必要な場合は、ぜひ当社にご相談ください。当社の専門家チームはバルブ技術に精通しており、製品の選択、設置、メンテナンスについて詳細なガイダンスを提供できます。私たちはお客様と協力してお客様の具体的な要件を理解し、プロジェクトに最適なソリューションを確実に提供できるよう努めます。お客様が小規模の産業アプリケーションに関与している場合でも、大規模なインフラストラクチャ プロジェクトに関与している場合でも、当社はあらゆる段階でお客様をサポートします。調達に関する議論を開始するには、当社までご連絡ください。
参考文献
- 『バルブハンドブック』バルブ工業会
- ラグバタフライバルブおよびアクチュエータのメーカーが提供する製品マニュアル。
