垂直パイプラインへのバタフライ バルブの設置は、慎重な計画と実行が必要な作業です。信頼できるバタフライ バルブのサプライヤーとして、当社はこのプロセスに関する包括的なガイダンスを提供することの重要性を理解しています。このブログでは、垂直パイプラインにバタフライ バルブを設置し、確実かつ効率的に設置する手順を説明します。
1. インストール前の準備
パイプラインの評価
バタフライバルブを設置する前に、垂直パイプラインを徹底的に評価することが不可欠です。パイプラインの直径、材質、圧力、温度、パイプラインを流れる流体の種類などの動作条件を確認してください。選択するバルブは、これらの要素と互換性がある必要があります。たとえば、腐食性の流体を運ぶパイプラインを扱う場合は、ステンレス鋼などの耐食性材料で作られたバルブが適切です。
バルブの選択

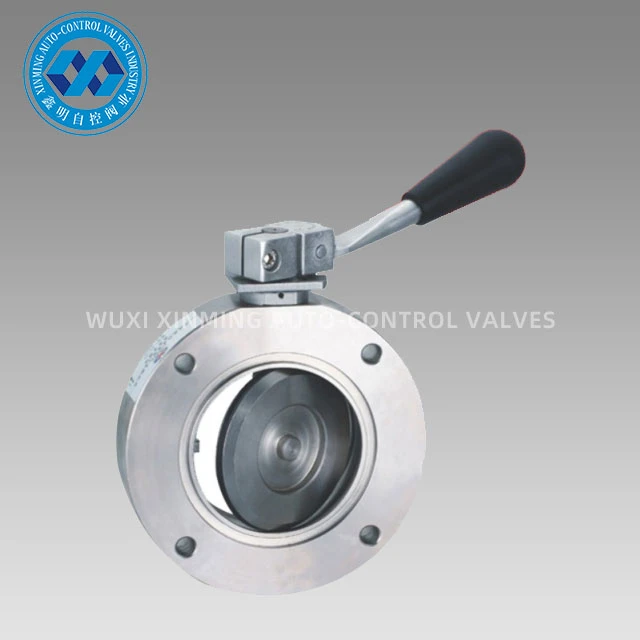

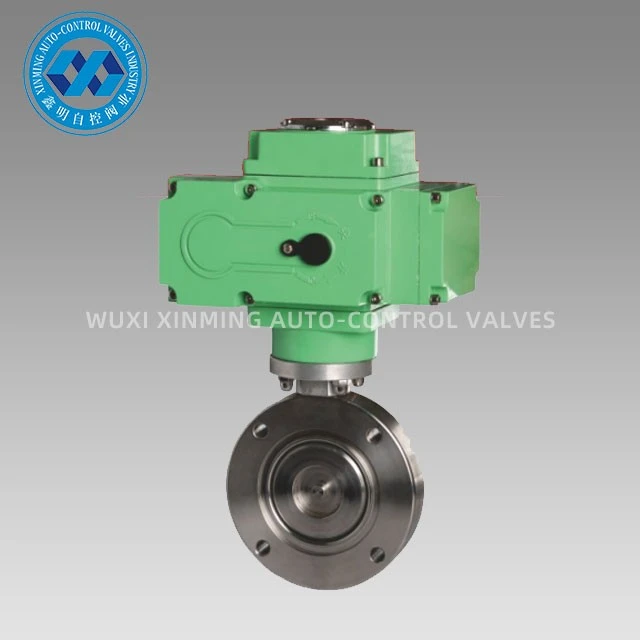

バタフライバルブの専門メーカーとして、様々なニーズにお応えする幅広いラインナップを取り揃えております。私たちのことを検討してみてはいかがでしょうかカスタムシングルおよびダブルアクションフランジバタフライバルブこれにより、運用に柔軟性がもたらされます。アプリケーションに真空環境が含まれる場合は、真空バタフライバルブ理想的な選択でしょう。食品や飲料、医薬品などの高度な衛生要件が求められる業界では、サニタリーバタフライバルブ厳しい基準を満たすように設計されています。
道具と材料を集める
設置に必要な工具と材料をすべて集めます。ボルトを締めるためのレンチまたはソケットセット、適切な位置を確保するためのメジャー、漏れ防止シール用のガスケット、手袋や安全メガネなどの安全具が必要です。
2. バルブの点検
目視検査
バタフライバルブに亀裂、へこみ、傷などの目に見える損傷がないかどうかを検査します。ディスク、ステム、シールが良好な状態であることを確認します。これらのコンポーネントが損傷すると、バルブの性能に影響があり、漏れや故障の原因となる可能性があります。
機能テスト
設置前にバルブの機能テストを行ってください。スムーズな動作を保証するために、バルブ ハンドルまたはアクチュエータを可動範囲全体に回転させます。ディスクは拘束せずに自由に開閉する必要があります。
3. パイプラインの準備
パイプラインの清掃
垂直パイプラインを徹底的に洗浄して、破片、汚れ、錆を取り除きます。これにより、バルブの取り付け面がきれいで均一になり、異物がバルブに侵入して損傷を引き起こすのを防ぎます。この目的には、パイプクリーナーまたはワイヤーブラシを使用できます。
設置場所のマーク
バタフライ バルブを取り付けるパイプライン上の正確な位置をマークします。バルブの長さを測定し、パイプライン上の対応する位置に印を付けます。メンテナンス中に簡単にアクセスできるように、バルブの両側に十分なスペースがあることを確認してください。
パイプラインの切断 (必要な場合)
バルブに合わせてパイプラインを切断する必要がある場合は、適切なパイプ カッターを使用してください。きれいに真っすぐにカットして、バルブとの位置が正しく合うようにします。切断後、ガスケットの損傷を防ぐために、パイプラインの端のバリを取り除きます。
4. バルブの取り付け
ガスケットの取り付け
バルブフランジの両側にガスケットを配置します。確実に密閉するには、ガスケットのサイズと材質が適切である必要があります。ガスケットが中央にあり、しわや折り目がないことを確認します。
バルブの位置調整
バルブをパイプライン上のマークされた位置に慎重に合わせます。メジャーを使用して、バルブがパイプラインの中心にあり、パイプラインに対して垂直であることを確認します。位置がずれていると、バルブやパイプラインにストレスがかかり、漏れや早期故障が発生する可能性があります。
バルブのボルト締め
バルブフランジとパイプラインフランジにボルトを挿入します。レンチまたはソケットセットを使用してボルトを均等に締め付けます。ボルトを十字パターンで締めて、ガスケットに均一な圧力がかかるようにします。ガスケットやバルブフランジを損傷する可能性があるため、ボルトを締めすぎないでください。
5. インストール後のチェック
リークテスト
設置後はリークテストを行ってください。バルブを閉じてパイプラインに圧力を加えます。バルブフランジの周囲に漏れがないか確認してください。漏れが見つかった場合は、ボルトを少し緩め、ガスケットを調整し、ボルトを締め直します。
機能テスト
もう一度、バルブの機能テストを実行します。スムーズに動作するようにバルブを数回開閉してください。バルブハンドルやアクチュエータがスムーズに動くこと、ディスクが完全に開閉することを確認してください。
システムチェック
パイプライン システム全体をチェックして、適切に機能していることを確認します。圧力、流量、温度を監視して、それらが通常の動作範囲内にあることを確認します。
6. メンテナンスに関する考慮事項
垂直パイプラインにおけるバタフライ バルブの長期的な性能を確保するには、定期的なメンテナンスが非常に重要です。バルブに摩耗、腐食、漏れの兆候がないか定期的に検査してください。メーカーの推奨に従って、バルブステムと可動部品に潤滑油を塗布してください。ガスケットやシールに損傷や劣化の兆候がある場合は交換してください。
結論
垂直パイプラインにバタフライ バルブを取り付けるには、細部にまで細心の注意を払う必要があります。上記の手順に従うことで、インストールを確実に成功させ、信頼性の高いパフォーマンスを提供することができます。バタフライバルブの大手サプライヤーとして、当社はお客様に高品質のバルブと包括的なサポートを提供することに尽力しています。バルブの選択、設置、メンテナンスについてご質問がある場合、または当社のバタフライバルブの購入に興味がある場合は、お気軽にお問い合わせください。私たちは、お客様のニーズに応え、パイプライン システムで最適なパフォーマンスを達成できるよう支援できることを楽しみにしています。
参考文献
- 「バルブ設置ハンドブック」 - バルブ業界の総合的な設置ガイドラインのリファレンスブック
- 特定のバタフライ バルブ モデルのメーカーの設置マニュアル
