スレッドボールバルブのサプライヤーとして、私はさまざまな産業用途において流量効率がいかに重要であるかを直接見てきました。液体または気体の流れを制御する場合でも、適切に機能するねじ付きボールバルブは大きな違いを生みます。このブログでは、スレッドボールバルブの流れ効率を改善する方法に関する実践的なヒントをいくつか紹介します。
1. 適切なバルブ サイズの選択
良好な流量効率を確保するための最も基本的な手順の 1 つは、正しいバルブ サイズを選択することです。バルブが小さすぎると過度の圧力降下が生じ、流量が制限されます。一方、バルブが大きすぎると、流量が不安定になり、制御が低下する可能性があります。
サイズを選択するときは、システムの流量要件を考慮する必要があります。予想される流量と流体が流れる圧力を計算します。バルブの Cv (流量係数) 値に基づく業界標準のサイズ表を使用できます。 Cv 値は、1 psi の圧力降下でバルブを通過できる水の量 (US ガロン/分) を示します。システムのニーズに合った Cv 値のバルブを選択してください。たとえば、高流量システムを使用している場合は、より高い Cv を持つバルブが必要になります。
2. バルブ設計に注意する
スレッドボールバルブの設計は、その流量効率に重要な役割を果たします。ボールバルブの設計には、フルポートや標準ポートなど、さまざまなタイプがあります。
あフルポートボールバルブ接続されているパイプと同じサイズの開口部を持つボールがあります。この設計により、流量制限が最小限に抑えられ、高い流量効率が得られます。一方、標準ポートボールバルブはボール開口部が小さいため、ある程度の流量制限が発生する可能性があります。高い流量効率が最優先事項である場合は、フルポート設計を選択してください。
また、バルブ内部の表面仕上げにも配慮してください。滑らかな内面により摩擦が最小限に抑えられ、流体がより自由に流れるようになります。磨かれたボールと滑らかな内壁を備えたバルブは、流れ効率を大幅に向上させることができます。
3. 適切な設置を確認する
最適な流量効率を達成するには、適切な設置が鍵となります。まず、バルブが正しい方向に取り付けられていることを確認してください。ほとんどのねじボール バルブは一方向性であり、流体が特定の方向に流れるときに適切に動作するように設計されています。バルブを逆に取り付けると、流量が減少し、さらにはバルブが損傷する可能性があります。
バルブとパイプ間の接続もしっかりしており、漏れがない必要があります。接続が緩んでいると圧力損失や乱流が発生する可能性があり、流れ効率に悪影響を及ぼします。適切なシールを確保するには、テフロンテープやガスケットなどの適切なシール材を使用してください。さらに、バルブにゴミが入って詰まりを引き起こすのを防ぐために、取り付ける前にパイプがきれいであることを確認してください。
4. 定期メンテナンス
スレッドボールバルブを最高の効率で動作し続けるには、定期的なメンテナンスが不可欠です。時間が経つと、汚れ、破片、腐食がバルブ内に蓄積し、流れが制限されることがあります。
定期点検を実施して、摩耗、損傷、詰まりの兆候がないか確認してください。バルブを定期的に掃除して、蓄積した粒子を取り除きます。バルブで扱う流体の種類に応じて、中性洗剤または専用のバルブ クリーナーを使用できます。
メーカーの推奨に従って、ボールやステムなどのバルブの可動部品に注油してください。適切な潤滑により摩擦が軽減され、バルブの開閉が容易になり、腐食の防止にも役立ちます。
5. アクチュエーターによるアップグレード
より正確な制御と流量効率の向上をお求めの場合は、アクチュエータを備えたスレッドボールバルブのアップグレードを検討してください。アクチュエーターはバルブの開閉を自動化できるため、より正確でタイムリーな流量制御が可能になります。

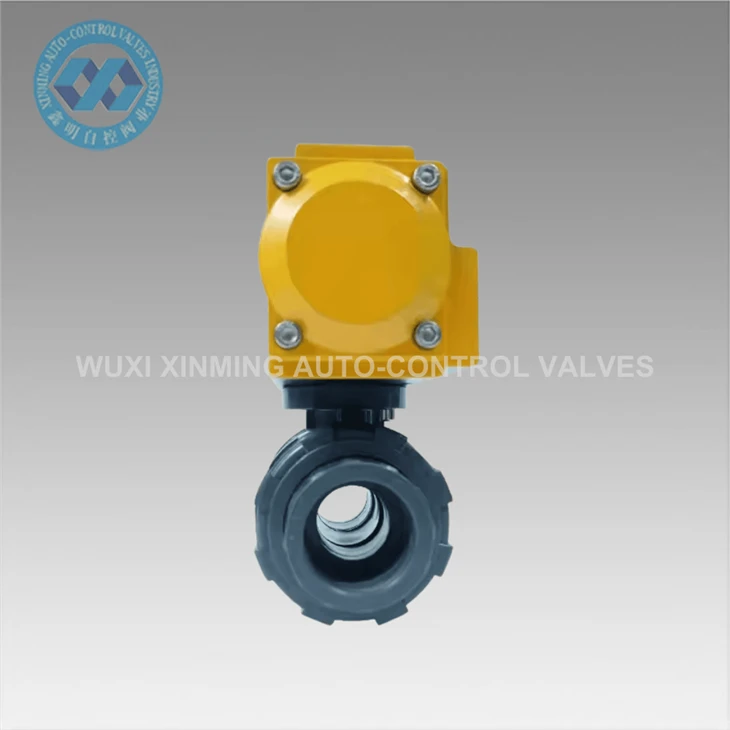

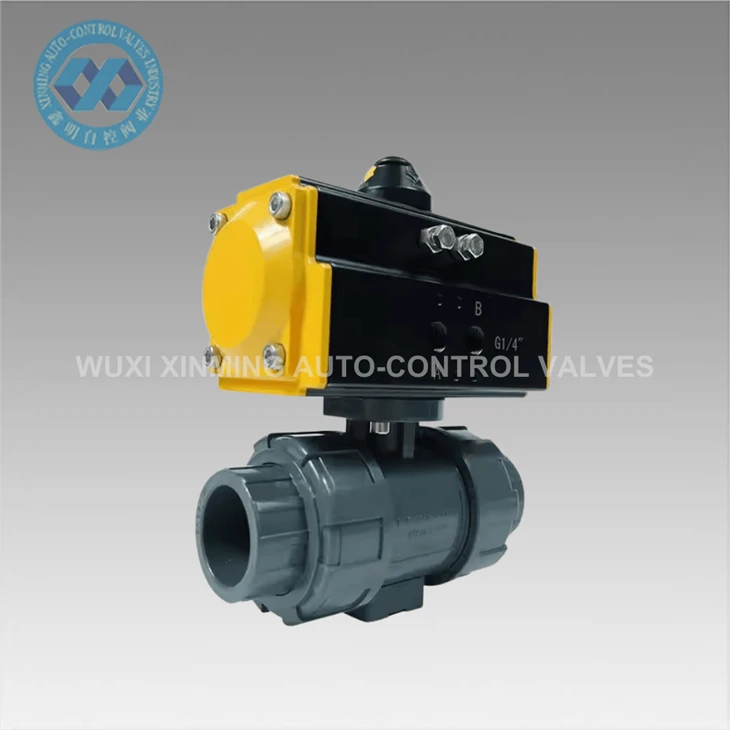

例えば、空気圧アクチュエータ即効性と信頼性が高いため人気があります。圧縮空気を使用してバルブを動かし、流量を迅速かつ正確に制御します。電動アクチュエータも、特に高度な制御が必要な用途には良い選択肢です。スムーズな操作を提供し、自動化システムと簡単に統合できます。
6. 流体の特性を考慮する
バルブを流れる流体の特性は、その流れ効率に大きな影響を与えます。油などの高粘度の流体は、水などの低粘度の流体に比べて流れが遅くなり、抵抗が大きくなる傾向があります。
高粘度の流体を扱う場合は、より大きな開口部を持つバルブを選択するか、特に粘性流体用に最適化された設計を選択する必要がある場合があります。流体の粘度を下げるために添加剤の使用を検討することもできます。これにより、バルブを通る流れが改善されます。
流体の温度と圧力も重要な要素です。高温の流体によりバルブの材質が膨張し、バルブの性能に影響を与える可能性があります。用途の温度と圧力条件に耐えられる材料を備えたバルブを必ず選択してください。
7. テストと最適化
ネジボールバルブを取り付けてメンテナンスしたら、流れ効率をテストすることが重要です。流量計と圧力計を使用して、バルブ全体の流量と圧力損失を測定します。測定値をシステム設計に基づく期待値と比較します。
流量効率が予想よりも低い場合は、調整が必要になる場合があります。これには、バルブ サイズの変更、設置の改善、または追加のメンテナンスの実行が含まれる場合があります。バルブの性能を継続的に監視して最適化し、最高レベルの効率で動作するようにします。
結論として、スレッドボールバルブの流れ効率を向上させるには、適切な選択、設置、メンテナンス、最適化を組み合わせる必要があります。これらのヒントに従うことで、バルブが確実に信頼性の高い効率的な流量制御を提供できるようになります。
高品質のねじ付きボールバルブを市場でご検討中の場合、または流量効率を向上させるためにバルブシステムを最適化する方法についてご相談したい場合は、お気軽にお問い合わせください。私たちは、お客様の産業ニーズに適したソリューションを見つけるお手伝いをいたします。
参考文献
- 『バルブハンドブック』コントロールバルブ研究所、2020年
- 「産業用流体フロー システム: 設計と運用」、Smith, J.、2019 年
- 各種ネジボールバルブのメーカーマニュアル
