ちょっと、そこ！薄いボールバルブのサプライヤーとして、私は設置時にどのように重要な適切なアライメントがどれほど重要であるかを直接見ました。薄い薄いボールバルブは、漏れ、流れの効率の低下、さらには早期の摩耗など、あらゆる種類の問題につながる可能性があります。したがって、このブログでは、インストール中に薄いボールバルブの適切なアライメントを確保する方法に関するヒントをいくつか共有します。
事前インストールチェック
インストールプロセスを開始する前に、いくつかのチェックを行うことが重要です。まず、仕事に適したバルブがあることを確認してください。システム要件に対してバルブの仕様を確認してください。パイプラインには小さすぎたり大きすぎたりするバルブになりたくありません。
目に見える損傷については、バルブを検査してください。亀裂、へこみ、または腐食の兆候を探してください。破損したバルブは、たとえ完全に整列していても、適切に機能しません。また、バルブとパイプラインの交尾表面を確認してください。彼らは清潔で破片がないはずです。汚れや汚れは、適切なシールとアライメントを防ぐことができます。
測定とマーキング
正確な測定は、適切なアライメントの鍵です。パイプラインとバルブの直径を測定するには、巻尺やキャリパーなどの信頼できる測定ツールを使用します。測定値が一致することを確認してください。大きな違いがある場合は、アダプターまたは別のバルブを探す必要がある場合があります。
測定値を確認したら、パイプラインとバルブをマークします。パイプラインとバルブの両方の中心線をマークします。これにより、インストール中にそれらを正しく整列させるのに役立ちます。マークを作成するには、永久マーカーまたは筆記者を使用できます。
バルブの配置
バルブを配置するときは、フロー方向を考慮することが重要です。ほとんどの薄いボールバルブには、流れの方向を示す矢印があります。バルブの矢印がパイプラインのフロー方向に合わせていることを確認してください。フローの方向が誤っていると、パフォーマンスが低下し、バルブの損傷さえもつながる可能性があります。
バルブをパイプラインに慎重に配置します。バルブとパイプラインのセンターラインを可能な限り密接に合わせてみてください。大きなバルブには、ホイストやクレーンなどの持ち上げデバイスを使用する必要がある場合があります。バルブがレベルであり、片側に傾いていないことを確認してください。
アライメントツールを使用します
適切なアライメントを確保するのに役立ついくつかのアライメントツールが利用可能です。最も一般的なツールの1つは、フランジアライメントツールです。薄いボールバルブにフランジがある場合、このツールは非常に便利です。バルブとパイプラインのフランジのボルト穴を整列させるのに役立ちます。これにより、ボルトを簡単に挿入でき、バルブが適切に着席していることが保証されます。
別のツールは、レーザーアライメントツールです。このツールは、レーザービームを使用して、正確なアライメントリファレンスを提供します。長いパイプラインや高精度が必要な場合に特に役立ちます。レーザーアライメントツールを使用することにより、バルブが非常に小さな許容範囲内で整列することを確認できます。
ボルトを締めます
バルブが所定の位置にあり、適切に整列したら、ボルトを締める時が来ました。しかし、ただ夢中になって一度にそれらをすべて締めないでください。特定の締め付けシーケンスに従う必要があります。クロスパターンでボルトを締めることから始めます。これにより、フランジの周りに圧力を均等に分配し、適切なシールを確保するのに役立ちます。
トルクレンチを使用して、ボルトを推奨トルク値に締めます。オーバー - ボルトを締めると、バルブまたはパイプラインに損傷を与える可能性がありますが、下に締められると漏れが生じる可能性があります。正しいトルク値については、バルブのインストールマニュアルを参照してください。
アライメントのテスト
バルブが取り付けられ、ボルトが締められた後、アライメントをテストすることが重要です。目視検査を行うと、バルブが適切に揃っていることを確認できます。フランジの間のギャップや傾斜しているように見えるバルブなど、不整合の兆候を確認してください。
圧力テストを実行することもできます。システムに圧力をかけ、漏れを確認してください。漏れがある場合、それはずれの兆候である可能性があります。この場合、ボルトを緩め、バルブを再調整してから、ボルトを締める必要がある場合があります。
一般的なアライメントの問題とソリューション
インストール中にいくつかの一般的なアライメントの問題に遭遇する場合があります。一般的な問題の1つは、フランジの不整合です。これは、フランジが適切に機械加工されていない場合、またはパイプラインがまっすぐでない場合に発生する可能性があります。この問題を解決するために、シムを使用してアラインメントを調整できます。シムは、アライメントを修正するためにフランジの間に配置できる薄い素材です。
もう1つの問題は、バルブステムの不整合です。これにより、バルブの動作に問題が発生する可能性があります。バルブステムがスムーズに動いていないこと、またはバルブを開閉するのが困難であることに気付いた場合、ステムの不整合が原因である可能性があります。この場合、バルブを分解してステムを再調整する必要がある場合があります。
さまざまな種類の薄いボールバルブに対する適切なアライメントの重要性

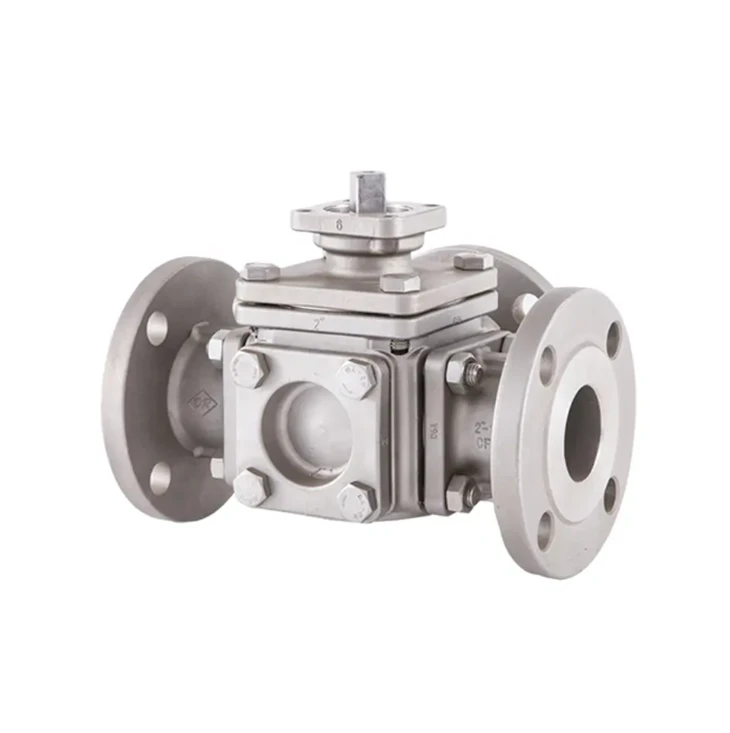

異なるタイプの薄いボールバルブには、異なるアライメント要件があります。たとえば、180度空気圧アクチュエータ3ウェイボールバルブアクチュエータの適切な動作を確保するために、正確に整合する必要があります。バルブが不整合すると、アクチュエータが誤動作を起こし、フロー制御の問題につながる可能性があります。
ダブルユニオンL-形を描いた3つのウェイボールバルブまた、慎重なアライメントが必要です。 L-形状の設計は、意図したとおりにフローを向けるためにバルブを正しく配置する必要があることを意味します。ミスアライメントは、フローパターンを破壊し、システムの効率を低下させる可能性があります。
ハイ - 信頼できる操作のためのパフォーマンスエレクトリックボールバルブ適切なアライメントが必要な別のタイプです。これらのバルブは、信頼性が重要な重要なアプリケーションでよく使用されます。配分された電動ボールバルブは、電気的な問題につながり、システムの全体的な性能に影響を与える可能性があります。
結論
設置中に薄いボールバルブの適切なアライメントを確保することは、その最適なパフォーマンスと寿命に不可欠です。このブログで概説した手順に従うことで、インストール前のチェックからアラインメントのテストまで、不一致のバルブに関連する多くの一般的な問題を回避できます。
高品質の薄いボールバルブの市場にいるなら、私たちは助けにここにいます。特定のニーズを満たすように設計された幅広い薄いボールバルブを提供しています。シンプルな2つのウェイバルブであろうと、より複雑な3ウェイバルブが必要であろうと、カバーされています。ご質問がある場合、または要件について話し合いたい場合は、お気軽にご連絡ください。適切なバルブを見つけ、スムーズなインストールプロセスを確保するのを手伝ってください。
