ソフトシールボールバルブのサプライヤーとして、私はこれらの重要なコンポーネントの開閉メカニズムを習得することの重要性を直接目撃しました。ソフトシールボールバルブは、信頼性の高いシーリングパフォーマンスと運用の容易さにより、水処理から化学処理まで、さまざまな業界で広く使用されています。このブログ投稿では、ソフトシールボールバルブの開閉を効果的に制御する方法に関するいくつかの洞察を共有します。
ソフトシールボールバルブの基本を理解する
制御方法を掘り下げる前に、ソフトシールボールバルブの基本構造と作業原理を理解することが重要です。典型的なソフトシールボールバルブは、ボア、茎、シート、ボディを備えたボールで構成されています。ボールは、流体の流れを制御するコアコンポーネントです。ボールが90度回転すると、ボアは流パスと整列し、流体が通過することができます（開いた位置）。逆に、ボールが90度戻って回転すると、ボアは流れの流れに垂直になり、流体の流れがブロックされます（閉じた位置）。
通常、PTFE（ポリテトラフルオロエチレン）やNBR（ニトリルブタジエンゴム）などの材料で作られた柔らかいシールは、ボールとシートの間にタイトなシールを提供し、漏れを防ぎます。このシーリングメカニズムにより、ソフトシールボールバルブは、漏れが必要なアプリケーションに適しています。
手動制御
手動制御は、ソフトシールボールバルブを操作する最も簡単で最も簡単な方法です。ハンドホイールまたはレバーを使用して茎を回転させ、ボールを回転させます。手動制御は、一般的に小規模アプリケーションや自動化が必要ない場合に使用されます。
手動で操作したソフトシールボールバルブを開くには、バルブが完全に開いた位置に到達するまで、ハンドホイールまたはレバーを時計回りに回します（ほとんどの場合）。通常、バルブが完全に開いているときにわずかな抵抗を感じることができ、ボールがフローパスと整列していることを示します。バルブを閉じるには、バルブが完全に閉じられるまで、ハンドホイールまたはレバーを反時計回りに回します。繰り返しますが、バルブが完全に遮断されると、抵抗がわずかに増加すると感じるかもしれません。
手動制御には、シンプルさ、低コスト、簡単なメンテナンスなどの利点があります。ただし、特に大規模または高圧アプリケーションでは、手動操作が時間がかかり、身体的に要求が厳しい場合もあります。
電気作動
電気作動は、産業環境でソフトシールボールバルブを制御するための人気のある選択肢です。電気アクチュエーターは、電気エネルギーを機械的運動に変換してバルブを開閉するデバイスです。正確な制御、リモート操作、自動化システムと統合する機能など、いくつかの利点を提供します。
電気アクチュエーターには、マルチターンとクォーターターンの2つの主要なタイプがあります。マルチターンアクチュエーターは、ステムの複数回回転を開くか閉じる必要があるバルブに使用されますが、クォーターターンアクチュエーターは、ソフトシールボールバルブなどの90度回転のみが必要なバルブ用に設計されています。
電気アクチュエータを使用してソフトシールボールバルブを操作するには、通常、アクチュエータを電源と制御システムに接続する必要があります。制御システムは、シンプルなオン/オフスイッチ、またはバルブの開閉速度、位置、およびタイミングを正確に制御できるようにする、より洗練されたプログラム可能なロジックコントローラー（PLC）にすることができます。
電気アクチュエーターを使用する場合、アクチュエータが適切にサイズになり、バルブ用に構成されていることを確認することが重要です。これには、バルブの要件に合わせて適切なトルク定格、速度、電圧を選択することが含まれます。さらに、信頼できる操作を確保するために、アクチュエータの定期的なメンテナンスと検査が必要です。
空気圧の作動

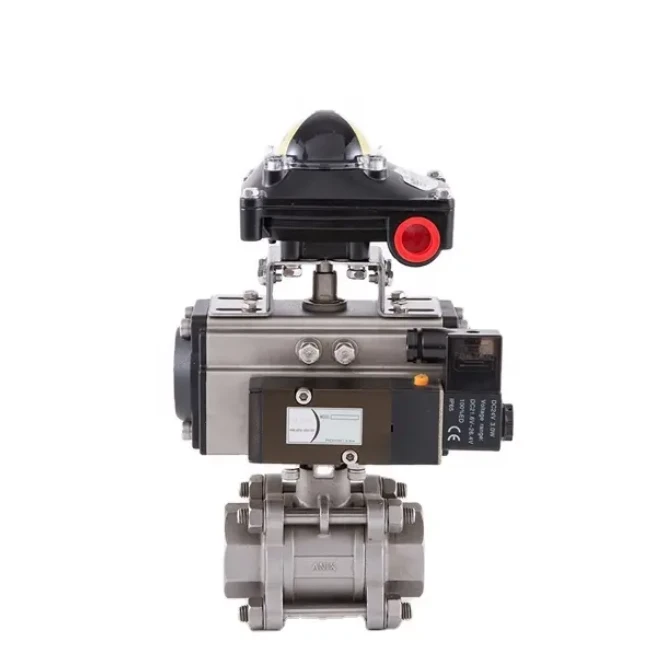

空気圧作動は、ソフトシールボールバルブを制御するもう1つの一般的な方法です。空気圧アクチュエーターは、圧縮空気を使用して、バルブを開閉するために必要な力を生成します。速い応答時間、高トルク出力、および危険な環境への適合性で知られています。
空気圧アクチュエーターは、二重の作用または春の回復のいずれかです。二重作用型アクチュエーターは、圧縮空気を使用してバルブを開閉し、スプリングリターンアクチュエーターを使用して圧縮空気を使用してバルブとスプリングを開いて閉じます。
空気圧アクチュエータを使用してソフトシールボールバルブを操作するには、アクチュエータを圧縮空気供給とコントロールバルブに接続する必要があります。制御バルブは、圧縮された空気の流れをアクチュエーターに調節し、バルブの開閉を制御できるようにします。
空気圧作動の重要な利点の1つは、フェイルセーフ操作を提供する能力です。停電の故障または圧縮空気の損失が発生した場合、スプリングリターンアクチュエータは自動的にバルブを閉じて、流体の流れを防ぎます。この機能は、安全性が最優先事項であるアプリケーションでの一般的な選択となります。
油圧作動
通常、油圧作動は、大規模な産業プロセスや沖合の石油およびガス運用など、高トルクと正確な制御が必要なアプリケーションで使用されます。油圧アクチュエーターは、油圧液を使用して、バルブを開閉するために必要な力を生成します。
油圧作動システムは、油圧ポンプ、制御バルブ、およびアクチュエータで構成されています。油圧ポンプは、油圧液を加圧し、コントロールバルブによってアクチュエータに向けられます。アクチュエーターは、油圧エネルギーを機械的運動に変換して、バルブを開閉します。
油圧作動は、高い力の出力、正確な制御、過酷な環境で動作する能力など、いくつかの利点を提供します。ただし、他の作動方法と比較して、より複雑で高価なシステムも必要であり、信頼できる操作を確保するために適切なメンテナンスが不可欠です。
適切な作動方法を選択します
ソフトシールボールバルブの作動方法を選択する場合、アプリケーション要件、バルブのサイズとタイプ、動作環境、予算など、いくつかの要因を考慮する必要があります。
- アプリケーション要件：制御されている流体の流量、圧力、温度、および培地を考慮してください。たとえば、迅速な開閉が必要なアプリケーションでは、空気圧または電気作動がより適切になる場合があります。高トルクが必要なアプリケーションでは、油圧作動が最良の選択かもしれません。
- バルブのサイズとタイプ：バルブのサイズとタイプは、作動方法の選択にも影響を与える可能性があります。通常、より大きなバルブは動作するためにより多くのトルクを必要とするため、より強力なアクチュエータが必要になる場合があります。さらに、一部のバルブには、特定のタイプの接続や取り付けなど、作動に特定の要件がある場合があります。
- 操作環境：温度、湿度、有害物質の存在などの要因を含む動作環境は、アクチュエータのパフォーマンスと耐久性に影響を与える可能性があります。たとえば、腐食性環境では、ステンレス鋼またはコーティングされたアクチュエータが必要になる場合があります。危険な領域では、爆発防止アクチュエータが必要になる場合があります。
- 予算：作動システムのコストも重要な考慮事項です。手動制御は最も費用対効果の高いオプションですが、すべてのアプリケーションに適していない場合があります。アクチュエータのサイズ、タイプ、機能に応じて、電気、空気圧、および油圧作動システムのコストは大幅に異なります。
結論
ソフトシールボールバルブの開閉を制御することは、さまざまな産業プロセスの効率的かつ信頼性の高い動作を確保するために不可欠です。利用可能なさまざまな作動方法を理解し、アプリケーションに適した方法を選択することにより、バルブのパフォーマンスを最適化し、漏れやその他の問題のリスクを最小限に抑えることができます。
ソフトシールボールバルブのサプライヤーとして、特定のニーズを満たすために、幅広い製品と作動オプションを提供しています。小規模な用途のために手動で動作するバルブが必要か、大規模な工業プラント用の自動システムが必要かにかかわらず、適切なソリューションを提供する専門知識と経験があります。
ソフトシールボールバルブについて詳しく知りたい場合、またはバルブ制御について質問がある場合は、遠慮なくお問い合わせ。私たちの専門家チームは、調達のニーズを支援し、アプリケーションに最適なバルブを見つけるのに役立ちます。
参照
- クラークライトによる「バルブハンドブック」。
- 「産業用バルブ：実用的なガイド」、トム・ジェンキンス。
- ソフトシールボールバルブとアクチュエーターのメーカーのマニュアルと技術文書。
