ちょっと、そこ！ソレノイドバルブのサプライヤーとして、私はソレノイドバルブに適したコイルを選択することがいかに重要であるかを直接見てきました。単に古いコイルを貼り付けるだけではありません。バルブの性能を損なう可能性があります。それでは、ソレノイドバルブに最適なコイルを選択する方法を詳しく見てみましょう。
電磁弁コイルの基礎を理解する
まず最初に、電磁弁コイルが実際にどのような役割を果たしているかについて説明しましょう。ソレノイド バルブ コイルは、電気エネルギーを機械エネルギーに変換する電気機械デバイスです。コイルに電流が流れると磁界が発生します。この磁場はバルブ内のプランジャーを動かし、バルブを開閉して流体またはガスの流れを制御します。
コイルにはさまざまな種類があり、最も一般的なものは AC (交流) コイルと DC (直流) コイルです。 AC コイルは通常、ほとんどの産業環境のように、電源が交流であるアプリケーションで使用されます。始動トルクが高いことで知られており、プランジャーを素早く動かしてバルブを開閉できます。一方、DC コイルは直流電源が利用できる場合に使用されます。 AC コイルと比べてエネルギー効率が高く、発生する熱も少なくなります。
コイルを選択する際に考慮すべき要素
電圧
考慮すべき最も重要な要素の 1 つはコイルの電圧です。コイルの電圧がアプリケーションの電源と一致していることを確認する必要があります。電圧が低すぎると、コイルがバルブを適切に動作させるのに十分な磁力を生成できない可能性があります。逆に、電圧が高すぎるとコイルが過熱して焼損する可能性があります。
たとえば、電源が DC 24 V の場合は、24 V 定格の DC コイルを選択する必要があります。購入する前に、システムの電圧要件を再確認することをお勧めします。
温度定格
コイルの温度定格も重要です。環境が異なれば温度範囲も異なるため、コイルは性能を損なうことなくこれらの温度に耐えることができる必要があります。たとえば、高温の工業環境では、高温定格のコイルが必要になります。高温環境で低温定格のコイルを使用すると、コイルが急速に劣化し、バルブの故障につながる可能性があります。
デューティサイクル
デューティ サイクルは、合計時間と比較してコイルが通電されている時間を指します。デューティ サイクルには、連続デューティ、断続デューティ、短時間デューティなど、さまざまなタイプがあります。連続デューティコイルは常に通電するように設計されていますが、断続デューティコイルは一定期間通電してから非通電にすることができます。
間違ったデューティサイクルのコイルを選択すると、過熱して誤動作する可能性があります。たとえば、短時間デューティのコイルを連続運転に使用すると、コイルが過熱し、最終的には故障します。
絶縁クラス
コイルの絶縁クラスによって、絶縁破壊に耐える能力が決まります。絶縁クラスが高いほど、故障することなくより多くの電圧と熱に対応できます。コイルを選択するときは、コイルが動作する電気環境を考慮してください。高電圧や高熱の環境では、より高い絶縁クラスのコイルを推奨します。
コイルの材質と構造
コイルの構造に使用される材料もその性能に影響を与える可能性があります。コイル巻線の最も一般的な材料は銅とアルミニウムです。銅はアルミニウムよりも電気の伝導性に優れているため、電気エネルギーをより効率的に伝達できます。ただし、銅のほうが高価でもあります。
断熱材も重要です。絶縁が良好であれば、短絡を防止し、コイルの寿命を延ばすことができます。一部のコイルでは、巻線を保護するためにエポキシ樹脂または他の種類の絶縁材料が使用されています。
電磁弁との互換性
コイルがソレノイドバルブと互換性があることを確認することが重要です。バルブが異なればサイズや設計も異なり、コイルは適切に適合する必要があります。コイルの取り付けスタイルは、バルブの取り付け要件と一致する必要があります。
たとえば、一部のバルブではコイルがねじ接続されていますが、他のバルブではスナップオンまたはフランジ取り付けの設計が採用されています。コイルを選択する前に、バルブの仕様を必ず確認してください。
アプリケーション - 具体的な考慮事項
ソレノイドバルブが使用される用途もコイルの選択に大きな影響を与えます。いくつかの一般的なアプリケーションを見てみましょう。
産業オートメーション

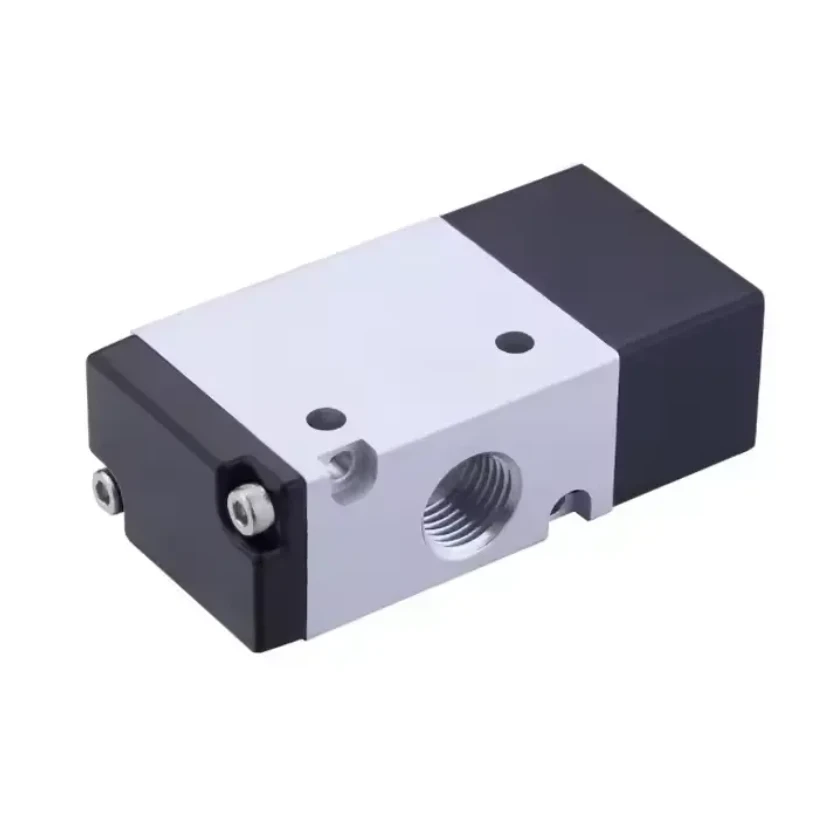

産業オートメーションでは、さまざまなプロセスで流体やガスの流れを制御するためにソレノイド バルブが使用されます。のようなアプリケーションの場合産業用オートメーション 空気圧エア制御アクチュエータ ソレノイドバルブ、高周波動作に対応できるコイルが必要になります。これらのコイルは、効率的な自動化プロセスにとって重要なバルブの迅速な開閉を保証するために、速い応答時間を備えている必要があります。
空気圧システム
空気圧システムは圧縮空気を使用して動作します。空気圧システムのソレノイド バルブには、多くの場合、圧縮空気の圧力と流量に対応できるコイルが必要です。あ電気コイルが付いている高性能 2 位置 5 方向空気圧ソレノイド バルブ空気圧に打ち勝ち、バルブのプランジャーをスムーズに動かすのに十分な力を生成できるコイルが必要になる場合があります。
計測と制御
計測および制御アプリケーションでは、精度が重要です。のようなバルブYT1000L 4~20mA 電気/空圧バルブポジショナ正確で安定した動作を実現できるコイルが必要です。バルブの適切な位置を確保するには、コイルが制御信号に正確に応答できる必要があります。
テストと品質保証
新しいコイルを取り付ける前に、テストすることをお勧めします。マルチメーターを使用してコイルの抵抗を確認できます。抵抗値はメーカーが提供する仕様と一致する必要があります。抵抗が高すぎるか低すぎる場合は、コイルに問題があることを示している可能性があります。
また、品質証明書が付属しているコイルを探してください。評判の高いメーカーは、自社のコイルがテストされ、業界標準を満たすことが認定されています。これにより、製品のパフォーマンスと信頼性に対するさらなる信頼が得られます。
結論
ソレノイド バルブに適切なコイルを選択するには、多面的なプロセスが必要です。電圧、温度定格、デューティサイクル、絶縁クラス、材料、互換性、アプリケーション固有の要件などの要素を考慮する必要があります。時間をかけてこれらの要因を理解し、研究することで、ソレノイドバルブに最適な性能と長寿命をもたらすコイルを選択することができます。
ソレノイドバルブをご検討中の場合、または適切なコイルの選択についてサポートが必要な場合は、ためらわずにお問い合わせください。お客様のニーズに合わせた完璧なソリューションを見つけるお手伝いをいたします。小規模プロジェクトに取り組んでいる場合でも、大規模な産業アプリケーションに取り組んでいる場合でも、当社はお客様の要件を満たす専門知識と製品を備えています。調達プロセスを開始するには今すぐお問い合わせください。システムをスムーズに稼働させられるよう協力していきましょう。
参考文献
- 各業界の専門家による「ソレノイドバルブハンドブック」
- ソレノイドバルブおよびコイルのメーカー仕様書および技術資料
