ちょっと、そこ！ PVC バタフライ バルブのサプライヤーとして、私はシステムに特定の流れパターンを備えた適切なバルブを選択することがいかに重要であるかを知っています。今日は、この重要な決定を下す際に考慮すべき重要な要素について説明します。
PVC バタフライ バルブの流れパターンを理解する
まず最初に、PVC バタフライ バルブが提供できるさまざまな流れパターンについて説明します。一般に、イコールパーセンテージ、リニア、クイックオープニングの 3 つの主要なタイプがあります。
- 等しい割合のフロー パターン: このパターンは、流量を正確に制御する必要がある場合、特に圧力損失が大きく変化するシステムに最適です。等パーセンテージバルブでは、低流量でのバルブ開度の小さな変化は流量の小さな変化をもたらしますが、高流量での開度の同じ変化は流量のはるかに大きな変化を引き起こします。一部の化学物質投与システムなど、流量とバルブ開口部の比率を一定に維持する必要がある用途に最適です。
- 直線的な流れパターン: 名前が示すように、直線的な流れパターンは、流量がバルブ開度に正比例することを意味します。したがって、バルブを50％開くと流量は最大流量の半分になります。このパターンは、単純な配水システムなど、バルブの位置と流量の間の直接的な関係が必要なシステムでよく使用されます。
- クイックオープニングフローパターン：クイックオープンバルブにより、小さな初期開度で大きな流量増加が得られます。これは、緊急遮断システムや一部のオンオフ制御アプリケーションなど、流量を制御するためにバルブを素早く開閉する必要があるアプリケーションに役立ちます。
特定の流れパターンの PVC バタフライ バルブを選択する際に考慮すべき要素
システム要件
- 流量: システムが処理する必要がある最大流量と最小流量を決定します。広範囲のフロー制御を必要とするシステムの場合は、等しいパーセンテージのフロー パターンが最適な選択となる可能性があります。ただし、流量が比較的一定のままであれば、直線的な流れパターンで十分な場合があります。
- 圧力損失: バルブ全体の圧力損失を考慮してください。等しいパーセンテージなどの一部のフロー パターンは、制御を犠牲にすることなく大きな圧力降下を処理するのに優れています。システムの圧力降下が高い場合は、選択したバルブが安定した動作を維持できることを確認してください。
アプリケーションの種類
- プロセス制御: 流量、圧力、または温度の正確な制御が必要な工業プロセスでは、等パーセンテージまたは線形の流量パターン バルブが必要になる場合があります。たとえば、医薬品の製造プロセスでは、最終製品の品質を保証するために正確な流量制御が重要です。
- オンオフ制御: 単純な配管システムなど、主にバルブの開閉に使用される用途では、急速に開く流量パターン バルブを使用すると、高速かつ効率的な操作が可能になります。
互換性
- 流体の種類: バルブを流れる流体の種類は重要な要素です。 PVC は耐食性があるため、多くの用途に最適な素材ですが、すべての流体に適しているわけではありません。 PVC 材料が化学組成、温度、粘度の点で流体と互換性があることを確認してください。

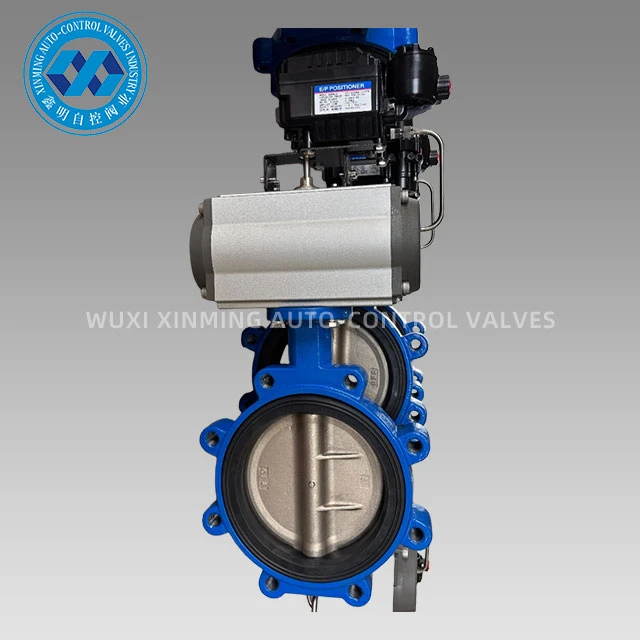

- システムコンポーネント: バルブは、パイプ、ポンプ、アクチュエーターなど、システム内の他のコンポーネントと互換性がある必要があります。たとえば、を使用している場合、空気圧バタフライバルブアクチュエータ、選択した PVC バタフライ バルブでスムーズに動作することを確認してください。
バルブの設計と機能
- ディスクデザイン: バルブディスクの設計は流れパターンに影響を与える可能性があります。ディスクの形状が異なると、異なる流れ特性が作成されます。たとえば、エッジの薄いディスクはより直線的なフロー パターンを提供し、輪郭のあるディスクは等しいパーセンテージのフロー パターンを実現するように設計できます。
- シール機構: 漏れを防ぐには、優れたシール機構が不可欠です。特に高圧または腐食性の流体を扱う場合は、長期間にわたって完全性を維持できる信頼性の高いシールを備えたバルブを探してください。
バルブのサイズ設定
PVC バタフライ バルブの適切なサイズは、目的の流れパターンを実現するために非常に重要です。バルブのサイズが小さすぎると、過度の圧力降下や流量の制限が発生する可能性があり、一方、バルブが大きすぎると、正確な流量制御が得られない可能性があります。業界標準のサイズ表を使用するか、エンジニアに相談して、システムの要件に基づいて正しいバルブ サイズを決定することができます。
さまざまな流れパターンを備えた PVC バタフライ バルブの例
- 適切なフローパターンを備えた耐久性と汎用性の高いバルブをお探しの場合は、当社のステンレス鋼 SS304 316L 空気圧バタフライ バルブ バタフライ バルブ素晴らしいオプションです。信頼性の高いパフォーマンスを提供し、ニーズに応じてさまざまなフロー パターンを提供するように構成できます。
- 衛生が最優先される食品および飲料業界の用途には、ウエハ衛生グレード アクチュエータ 空気圧バタフライ バルブ特殊な設計により、高レベルの清浄度を維持しながら必要な流れパターンを実現できます。
結論
特定のフロー パターンを備えた適切な PVC バタフライ バルブを選択するには、システム要件、アプリケーション タイプ、バルブ設計、サイジングを慎重に検討する必要がある複数のステップからなるプロセスです。さまざまなフロー パターンとその仕組みを理解することで、情報に基づいた意思決定を行い、システムの効率的かつ信頼性の高い運用を確保できます。
PVC バタフライ バルブの市場に参入していて、さらに詳しい情報が必要な場合、または特定の要件について話し合いたい場合は、ためらうことなくお問い合わせください。お客様の用途に最適なバルブを見つけるお手伝いをいたします。会話を始めて、お客様のニーズにどのように対応できるかを考えてみましょう。
参考文献
- 共通バルブハンドブック。
- 工業用液体取扱い規格。
