バタフライバルブの味付けされたサプライヤーとして、これらの必須産業用デバイス内のすべてのコンポーネントの適切な機能を確保することの重要な重要性を理解しています。そのような重要なコンポーネントの1つはバルブステムです。これは、バタフライバルブの操作と寿命において極めて重要な役割を果たします。このブログ投稿では、摩耗のバルブステムをチェックするプロセスをご案内します。これは、費用のかかる故障を防ぎ、バルブシステムの継続的な効率を確保するのに役立つタスクです。
バタフライバルブにおけるバルブステムの役割を理解する
検査プロセスを掘り下げる前に、バルブステムの機能を理解することが不可欠です。蝶のバルブでは、茎がアクチュエータをディスクに接続し、ディスクがバルブ本体内で回転して流体の流れを制御できるようにします。茎は、アクチュエータからのトルクや流体からの圧力を含む、動作中に重要な力に耐える必要があります。時間が経つにつれて、これらの力は茎に摩耗を引き起こす可能性があり、パフォーマンスの低下、漏れ、さらには完全なバルブの故障にさえつながる可能性があります。
検査の準備
バルブステムの検査を開始する前に、必要な安全上の注意事項をとることが重要です。バルブが閉じた位置にあり、システムが抑制されていることを確認してください。バルブがライブシステムにある場合は、すべての適切なロックアウト/タグアウト手順に従って、偶発的な動作を防ぎます。
また、懐中電灯、キャリパー、フィーラーゲージ、虫眼鏡など、検査用のいくつかの基本的なツールが必要です。これらのツールは、摩耗の兆候のステムを調べ、その寸法を正確に測定するのに役立ちます。
目視検査
摩耗のバルブステムをチェックする最初のステップは、目視検査です。懐中電灯を使用して、茎を照らし、傷、ニック、腐食などの明らかな損傷の兆候を探します。これらは摩耗が発生する可能性が最も高い場所であるため、ステムがバルブ本体とアクチュエータに接触する領域に細心の注意を払ってください。
損傷の兆候に気付いた場合、原因を決定することが不可欠です。傷やニックは、異物がバルブに入ることによって引き起こされる可能性がありますが、腐食は過酷な化学物質や水分への暴露の結果である可能性があります。被害の原因を特定することは、将来、それが再び起こらないようにするための措置を講じるのに役立ちます。
茎の直径の測定
目視検査を完了したら、キャリパーを使用して、その長さに沿っていくつかの点で茎の直径を測定します。これらの測定値を製造元の仕様と比較して、STEMが許容できる制限を超えて摩耗しているかどうかを判断します。
摩耗した茎は、通常、元の仕様よりも直径が小さくなります。茎の直径が最小許容制限を下回っている場合、バルブの適切な機能を確保するために交換する必要があります。
遊びのチェック
バルブSTEM検査のもう1つの重要な側面は、遊びやゆるみをチェックすることです。フィーラーゲージを使用して、ステムとバルブ本体またはアクチュエータの間のクリアランスを測定します。過度の遊びは、茎または交配コンポーネントの摩耗を示すことができ、バルブ性能の低下と漏れの増加につながる可能性があります。
STEMに過度のプレイがあることがわかった場合、原因を判断することが重要です。それは、茎自体に摩耗することである可能性があります。または、バルブ本体またはアクチュエータの摩耗ベアリングやブッシングによって引き起こされる可能性があります。どちらの場合でも、バルブの適切な機能を復元するには、摩耗したコンポーネントを交換する必要があります。
ステムシールの検査
ステムシールは、摩耗によって影響を受けることができるバルブのもう1つの重要な成分です。亀裂、裂け目、過度の摩耗など、損傷や劣化の兆候を確認してください。損傷した茎シールは、液体が茎を通り過ぎて漏れることができるため、バルブ性能の低下や潜在的な安全性の危険につながる可能性があります。
ステムシールの損傷の兆候に気付いた場合、それらを交換する必要があります。ステムシールを交換するときは、シールの正しいタイプとサイズを使用して、適切なフィットを確保し、漏れを防ぐことが重要です。
アクチュエータ接続の評価
バルブステムとアクチュエーターの間の接続も、検査するのに重要な領域です。ゆるいボルトや摩耗した結合コンポーネントなど、摩耗の兆候についてはアクチュエータの接続を確認してください。ゆるいまたは摩耗したアクチュエータの接続により、バルブが不規則に動作するか、まったく動作しない可能性があります。
アクチュエータの接続が緩んでいるか、摩耗していることがわかった場合は、必要に応じて締めたり交換する必要があります。アクチュエータ接続を調整または交換するときは、メーカーの指示に従ってください。
バルブステムを交換するタイミング
バルブステムが許容限界を超えて摩耗していることがわかった場合、または重大な損傷の兆候が示されている場合は、交換する必要があります。バルブステムを交換することは複雑なプロセスである可能性があるため、メーカーの指示に注意深く従うことが重要です。
場合によっては、茎と同時にベアリング、ブッシング、ステムシールなど、バルブの他の成分を交換する必要がある場合があります。これは、バルブの適切な機能を確保し、将来の問題を防ぐのに役立ちます。
予防保守
定期的な予防保守は、蝶のバルブの長期的なパフォーマンスと信頼性を確保するための鍵です。摩耗のバルブステムをチェックすることに加えて、可動部品の潤滑、バルブ本体の損傷の検査、アクチュエータのテストなど、他のメンテナンスタスクを実行することが重要です。
定期的なメンテナンススケジュールに従うことにより、潜在的な問題を特定して対処することができます。これは、バルブの寿命を延ばし、ダウンタイムを削減するのに役立ちます。
結論
摩耗のバルブステムをチェックすることは、蝶のバルブの適切な機能を維持するための不可欠な部分です。このブログ投稿で概説されている手順に従うことにより、摩耗や損傷の兆候を特定して対処することができ、それらが費用のかかる故障や安全上の危険につながることができます。

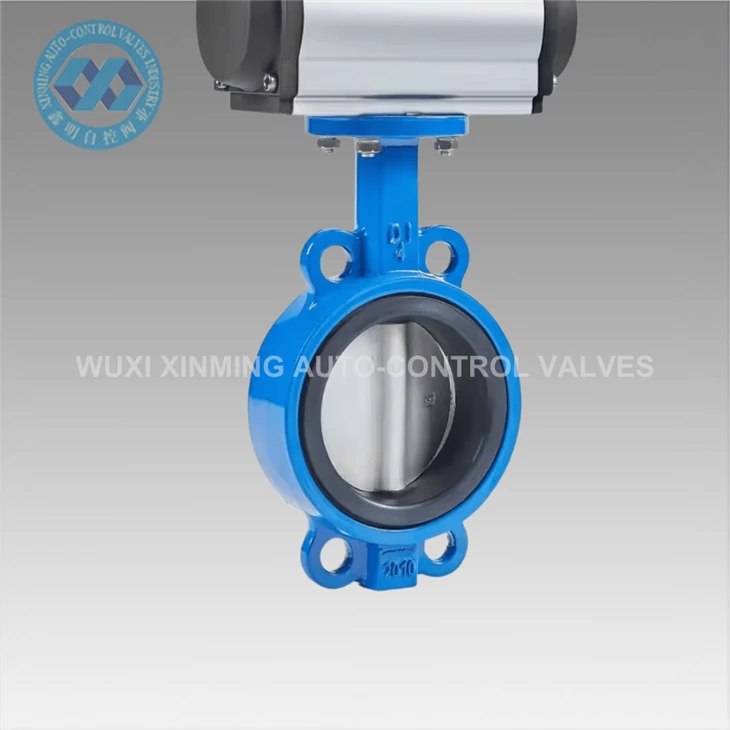

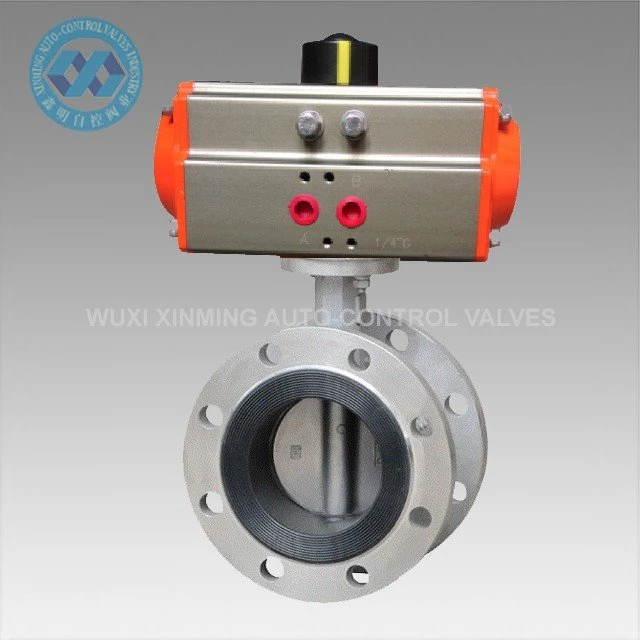

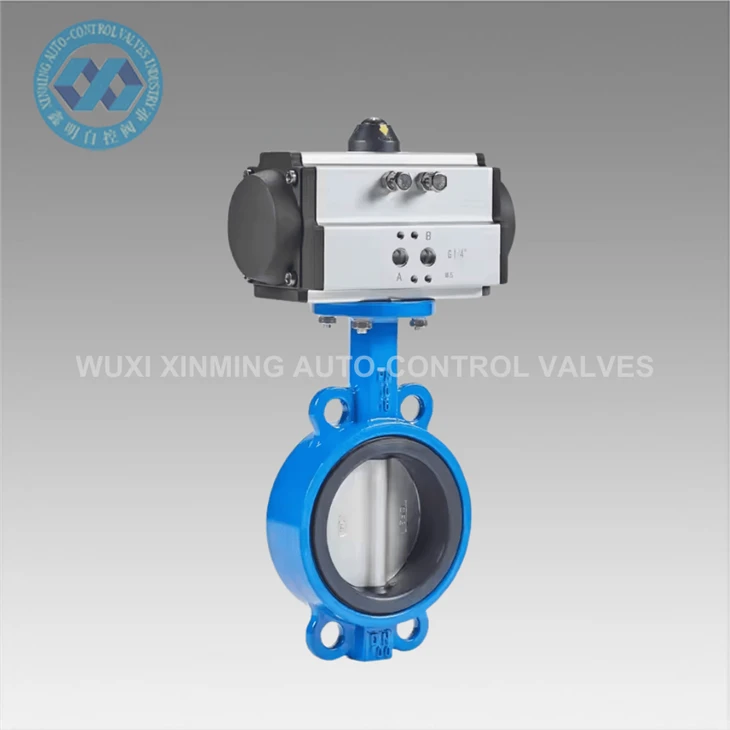

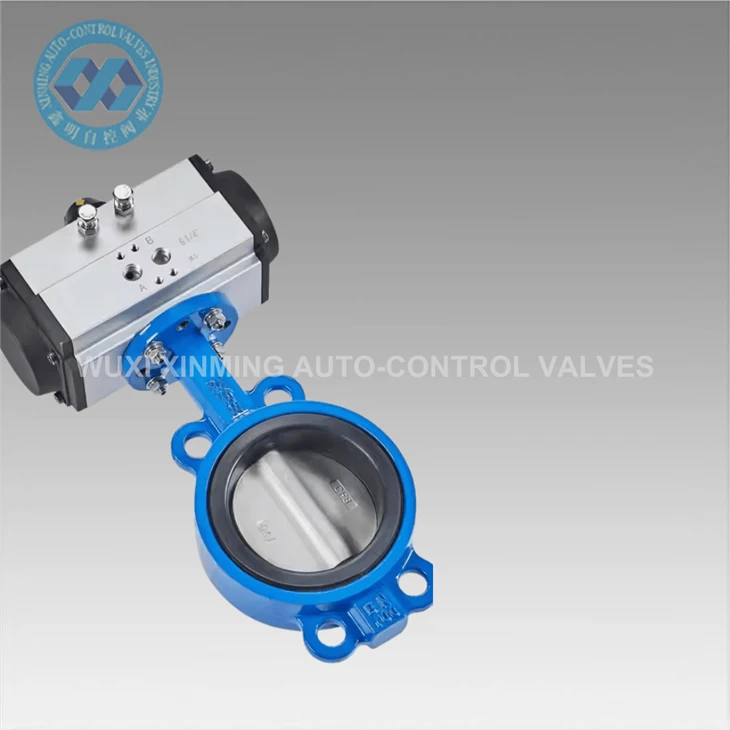

当社では、幅広い高品質のバタフライバルブを提供しています。アクチュエータ空気圧EPDMフランジバタフライバルブ、フランジバタフライバルブ、 そしてステンレス鋼SS304 316L空気圧蝶バルブバタフライバルブ。当社のバルブは、信頼できるパフォーマンスと長いサービス寿命を確保するために、最高水準に設計および製造されています。
摩耗のバルブステムのチェックについて質問がある場合、またはバタフライバルブの購入に興味がある場合は、お気軽にお問い合わせください。私たちの専門家チームは、必要な情報とサポートを提供するためにいつでも利用できます。
参照
- Valve Manufacturers Association of America（VMAA）。バルブハンドブック。
- ASME B16.34-バルブ - フランジ、ねじり、溶接端。
- API 609-バタフライバルブ、ダブルフランジ、ラグ - タイプ、およびウェーハ - タイプ。
