バタフライバルブの校正は、その最適なパフォーマンスと寿命を保証する重要なプロセスです。信頼できるバタフライバルブサプライヤーとして、これらの重要なコンポーネントの効率と信頼性を維持する上で適切なキャリブレーションの重要性を理解しています。このブログ投稿では、バタフライバルブを校正するという段階的なプロセスを案内し、このタスクを効果的に実行するための知識とスキルを提供します。
蝶のバルブの基本を理解する
キャリブレーションプロセスを掘り下げる前に、バタフライバルブがどのように機能するかを基本的に理解することが不可欠です。バタフライバルブは、ディスク型の閉鎖要素を使用してパイプラインを介した流体の流れを調整する四分の一ターンバルブです。ディスクは、90度回転するシャフトに取り付けられ、バルブを開閉します。ディスクがフロー方向に平行な場合、バルブは完全に開いており、最大流量が可能になります。逆に、ディスクが流れ方向に垂直な場合、バルブは完全に閉じて、流れをブロックします。
キャリブレーションが必要な理由
キャリブレーションとは、バルブが正確かつ一貫して動作するようにバルブを調整するプロセスです。時間が経つにつれて、摩耗や裂け目、温度の変化、圧力変動などの要因により、蝶のバルブが意図した設定から逸脱する可能性があります。これにより、フロー制御が不正確になり、効率が低下し、システムの障害さえもなります。バルブを定期的に調整することにより、そのパフォーマンスを維持し、寿命を延ばし、コストのかかるダウンタイムを防ぐことができます。
必要なツールと機器
キャリブレーションプロセスを開始する前に、必要なツールと機器を収集する必要があります。これらには以下が含まれます。
- トルクレンチ
- 圧力計
- フローメーター
- キャリブレーションチャートまたはマニュアル
- 手袋やゴーグルなどの安全装置
段階的なキャリブレーションプロセス
次の手順では、蝶のバルブを校正する一般的なプロセスの概要を説明します。ただし、特定のキャリブレーション手順は、バルブのメーカーとモデルによって異なる場合があることに注意することが重要です。詳細については、メーカーの指示とガイドラインを必ず参照してください。
ステップ1：準備
- バルブを分離します：バルブの作業を開始する前に、アップストリームバルブとダウンストリームバルブを閉じて、システムから隔離してください。これにより、キャリブレーションプロセス中に流体がバルブを流れることができなくなります。
- 圧力を和らげる：圧力計を使用してバルブの圧力を確認し、排水バルブを開いたりシステムを通気したりして、残留圧力を緩和します。
- バルブをきれいにする：きれいな布または軽度の洗浄液を使用して、バルブとその成分から汚れ、破片、または腐食を取り除きます。これにより、正確な測定値が確保され、バルブの損傷が防止されます。
ステップ2：バルブの位置を確認します
- バルブの位置を確認します。目視検査または位置インジケーターを使用して、バルブが完全に閉じている位置にあることを確認します。バルブが完全に閉じていない場合は、それがなるまで手動で調整します。
- バルブの位置をマークします：マーカーまたは筆記者を使用して、バルブボディのバルブステムまたはアクチュエータの位置をマークします。これは、キャリブレーション後にバルブが同じ位置に戻ることを保証するのに役立ちます。
ステップ3：アクチュエータを調整します
- アクチュエータの設定を確認してください。メーカーの指示を参照して、トルク、圧力、脳卒中の長さなど、アクチュエーターの正しい設定を決定してください。トルクレンチを使用して、アクチュエータを指定された設定に調整します。
- アクチュエータをテストします：圧力ゲージを使用してアクチュエータに圧力をかけ、バルブステムをスムーズかつ正確に移動することを確認します。アクチュエータが正しく動作しない場合は、必要に応じて設定を調整するか、アクチュエータを交換してください。
ステップ4：流量を確認します
- フローメーターをインストールします：バルブの上流または下流のパイプラインにフローメーターを取り付けて、流量を測定します。フローメーターをインストールおよび較正するためのメーカーの指示に従ってください。
- バルブを徐々に開きます：バルブをゆっくりと開き、フローメーターを使用して流量を監視します。必要に応じてバルブの位置を調整して、目的の流量を達成します。
- 流量を記録します：さまざまなバルブ位置で流量を記録し、メーカーの仕様と比較します。流量が仕様から逸脱している場合は、要件を満たすまでバルブまたはアクチュエータを調整します。
ステップ5：漏れを確認してください
- バルブを完全に閉じます：目的の流量を達成したら、バルブを完全に閉じて、圧力ゲージまたはリーク検出器を使用して漏れを確認します。漏れがある場合は、バルブまたはアクチュエータが停止するまで調整します。
- 圧力下でバルブをテストします。バルブに圧力をかけ、異なる圧力レベルで漏れを確認します。バルブが高い圧力で漏れている場合は、バルブまたはアクチュエータを調整して、シーリング性能を向上させます。
ステップ6：最終チェック
- バルブの位置を確認します。目視検査または位置インジケーターを使用して、バルブが完全に閉じている位置にあることを確認します。バルブが完全に閉じていない場合は、それがなるまで手動で調整します。
- キャリブレーションマークを確認してください。バルブステムまたはアクチュエータのキャリブレーションマークを確認して、バルブがキャリブレーション後に同じ位置に戻ることを確認します。
- バルブ操作をテストします。バルブを数回開閉して閉じて、スムーズかつ正確に動作していることを確認します。操作中の異常なノイズ、振動、または抵抗を確認してください。
バタフライバルブの種類とキャリブレーションの考慮事項
市場にはいくつかのタイプのバタフライバルブがあり、それぞれに独自の機能とキャリブレーション要件があります。バタフライバルブの最も一般的なタイプとそのキャリブレーションに関する考慮事項を次に示します。
同心の蝶バルブ
同心円状の蝶バルブは、ディスクがバルブステムを中心とした、最も基本的なタイプのバタフライバルブです。これらのバルブは通常、低圧アプリケーションで使用され、他のタイプのバルブよりも少ないキャリブレーションが必要です。ただし、最適なパフォーマンスを確保するために、バルブの位置、アクチュエータ設定、および流量を定期的に確認することが依然として重要です。
エキセントリックなバタフライバルブ
エキセントリックなバタフライバルブには、シーリング性能が向上し、摩耗や裂け目が低下するオフセットディスクがあります。これらのバルブは、高圧アプリケーションで一般的に使用されており、同心の蝶バルブよりも正確なキャリブレーションが必要です。風変わりなバタフライバルブを校正するときは、バルブの位置、アクチュエータの設定、シーリング性能に注意を払って、シールを締めて漏れを防ぐことが重要です。
ダブルエクセントリックバタフライバルブ
ダブルエクセントリックなバタフライバルブには2つのオフセットがあります。1つはディスクに、もう1つはSTEMにあり、さらに優れたシーリング性能と摩擦の低下を提供します。これらのバルブは通常、高レベルの精度と信頼性が必要な重要なアプリケーションで使用されます。ダブルエクセントリックなバタフライバルブを校正するときは、メーカーの指示に注意して、特殊なキャリブレーション装置を使用して、正確で一貫した結果を確保することが重要です。
トリプルエクセントリックバタフライバルブ
トリプルエクセントリックなバタフライバルブには3つのオフセットがあり、これにより、最高レベルのシーリング性能と最も長い寿命が提供されます。これらのバルブは、一般的に高温、高圧、および腐食性の用途で使用されます。トリプルエクセントリックなバタフライバルブを校正する場合、トルクレンチを使用してアクチュエータを指定された設定に調整し、バルブの位置とシーリングパフォーマンスを定期的に確認して、最適なパフォーマンスを確保することが重要です。
バタフライバルブ製品
大手バタフライバルブサプライヤーとして、さまざまな産業やアプリケーションのニーズを満たすために、幅広い高品質のバタフライバルブを提供しています。当社の製品には以下が含まれます。

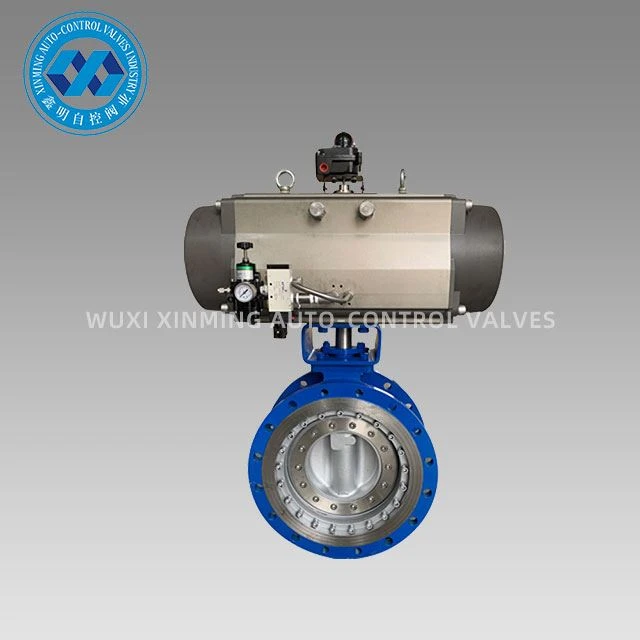

- 空気圧アクチュエーターTri-Eccentricバタフライバルブ：このバルブは、優れたシーリングパフォーマンスと長いサービス寿命を提供するトリプルエクセントリックなデザインを備えています。高温、高圧、腐食性の用途に適しています。
- 空気圧アクチュエータフランジバタフライVlave：このバルブは、接続のフランジ付きパイプラインで使用するように設計されています。信頼性が高く効率的な操作を提供する空気圧アクチュエータを特徴としています。

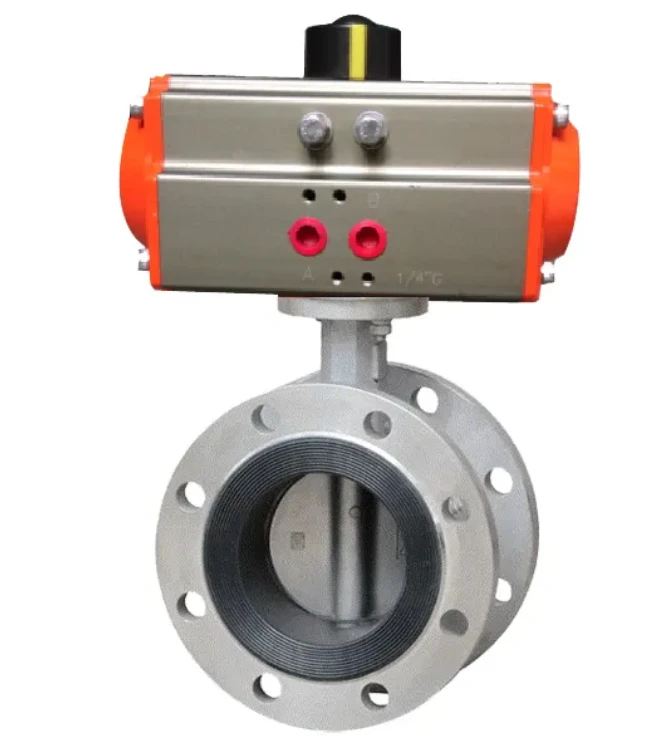

- 空気圧衛生バタフライバルブ：このバルブは、食品、飲料、製薬産業で使用するために特別に設計されています。衛生と清潔さの最高水準を満たす衛生設計を特徴としています。
調達と相談については、お問い合わせください
高品質のバタフライバルブを必要としている場合、またはバルブのキャリブレーションについて質問がある場合は、お気軽にお問い合わせください。当社の専門家チームは、特定のニーズを満たすために、専門的なアドバイス、技術サポート、カスタマイズされたソリューションを提供できます。私たちは、競争力のある価格で最高の製品とサービスをお客様に提供することを約束しています。あなたが中小企業であろうと大企業であろうと、私たちはあなたがあなたのアプリケーションに適切なバルブを見つけるのを助けることができます。
参照
- Valve Handbook、Cameron Iron Works、Inc。
- Emerson Process Managementによる制御バルブハンドブック
- さまざまなメーカーによるバタフライバルブの設置およびメンテナンスマニュアル
