ATPneumatic アクチュエータは、さまざまな産業オートメーション システムにおいて重要なデバイスであり、バルブやその他の機械コンポーネントに信頼性が高く効率的な作動を提供します。最適なパフォーマンスと正確な制御を確保するには、ストロークを適切に調整することが不可欠です。 ATP 空気圧アクチュエータの大手サプライヤーとして、私はここで、AT 空気圧アクチュエータのストロークを調整する方法に関する深い知識を共有したいと思います。
ATPneumatic アクチュエータを理解する
調整プロセスを詳しく説明する前に、ATPneumatic アクチュエータの基本コンポーネントと動作原理を理解することが重要です。 ATP 空気圧アクチュエータは通常、シリンダ、ピストン、スプリング、およびバルブ接続で構成されます。圧縮空気を使用して直線運動または回転運動を生成し、その運動が接続されているバルブまたはその他の機器に伝達されます。
空気圧アクチュエータのストロークとは、ピストンがシリンダ内で単一方向に移動する距離を指します。この距離によってバルブの開閉の程度が決まり、システム内の流量と圧力の制御に影響します。ストローク調整が正しくないと、不完全なバルブの開き、バルブコンポーネントの過度の摩耗、不正確なプロセス制御などの問題が発生する可能性があります。
ストローク調整に必要な工具
ATPneumatic アクチュエータのストロークを調整するには、次のツールが必要です。
- レンチ：アクチュエータの取付ボルトや調整ナットを緩めたり締めたりするための適切なレンチです。
- 測定ツール：ストロークを正確に測定するためのノギスまたは定規。
- 空気圧計：アクチュエータに供給されるエア圧力を監視します。
段階的なストローク調整手順
1. 安全第一
調整を開始する前に、必ずアクチュエータを電源（圧縮空気供給源）から切り離し、システム内の残留圧力を解放してください。これは、空気供給バルブを閉じ、排気バルブを開くことによって行うことができます。
2. ストローク調整機構の位置を確認します
ATP空圧アクチュエータのストローク調整機構は機種により異なります。ほとんどの場合、これはアクチュエータのシリンダの端にあり、調整ナットまたはネジで構成されます。
3. 初期位置を設定する
ピストンが完全に後退した位置にある状態で、測定ツールをゼロに設定します。ストローク測定の基準点となります。
4. 空気圧を加える
調整された空気供給を使用して、アクチュエータに徐々に空気圧を加えます。ピストンの動きを観察します。空気圧が上がるとピストンが動き始めます。
5.初期ストロークの測定
ピストンが完全に伸びた位置に到達したら、測定ツールを使用してピストンの移動距離を測定します。この測定値を、アプリケーションに指定されている必要なストロークと比較してください。
6. ストロークを調整する
測定ストロークが要求ストロークと異なる場合は、ストローク機構の調整が必要となります。リニアアクチュエータの場合、調整ナットを時計回りに回すとストロークが減少し、反時計回りに回すとストロークが増加します。ロータリー アクチュエータの場合、調整にはカムまたはリミット スイッチの位置の変更が含まれる場合があります。
7. ストロークを再測定する
調整後は空気圧を加えてストロークを測定する作業を繰り返します。測定されたストロークが許容誤差内で必要なストロークと一致するまで、必要に応じてさらに調整を行います。
8. 調整を確実に行う
正しいストロークに達したら、調整ナットまたはネジが作業中に緩まないようにレンチを使用して締めてください。
ストローク調整に影響を与える要因
ATPneumatic アクチュエータのストローク調整には、いくつかの要因が影響を与える可能性があります。
1. 空気圧
アクチュエータに供給される空気圧は、そのストロークに直接影響します。一般に、空気圧が高いとストロークが長くなり、空気圧が低いとストロークが短くなります。調整プロセス全体を通じて、安定した適切な空気圧を維持することが重要です。
2.ロード
バルブ内の摩擦や機械的リンケージ内の抵抗など、アクチュエータにかかる負荷もストロークに影響を与える可能性があります。負荷が重くなると、アクチュエータのストロークが予想より短くなる場合があります。このような場合、負荷に対処するために空気圧を増やすか、アクチュエータの設計を調整する必要がある場合があります。
3. 磨耗
時間の経過とともに、アクチュエータのコンポーネントが摩耗し、ストロークに影響を与える可能性があります。アクチュエータの定期的なメンテナンスと検査は、重大な問題を引き起こす前に、摩耗した部品を特定して交換するのに役立ちます。
関連製品

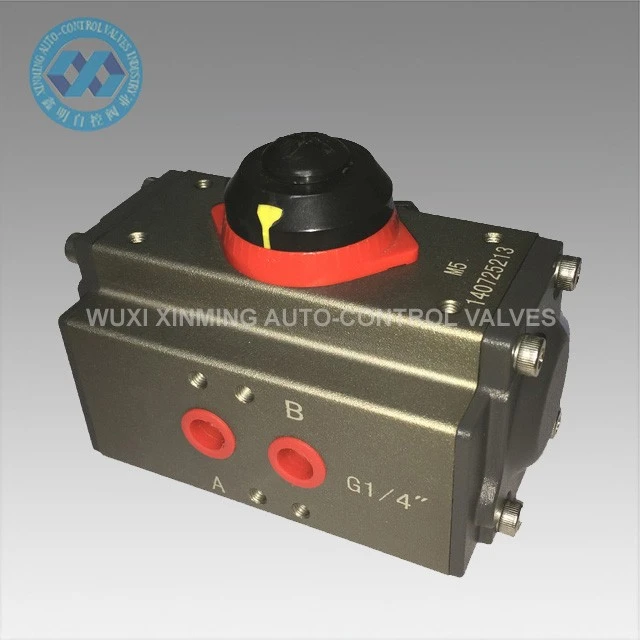

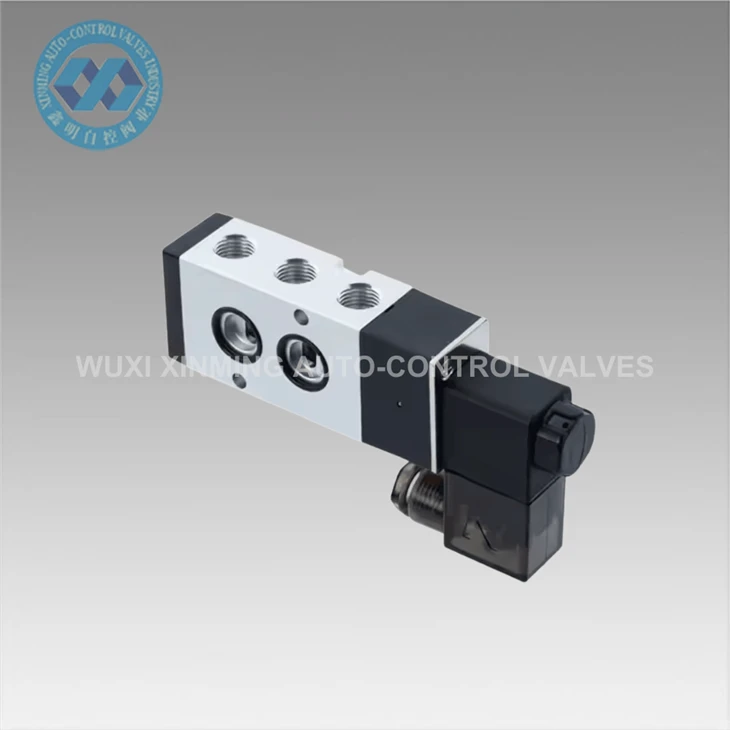

空気圧アクチュエータおよび関連製品の市場に参入している場合、当社は幅広い高品質のソリューションを提供します。たとえば、私たちの自動流量制御用のクォーターターン作動を備えた高品質の空気ねじボールバルブ正確な流量制御が必要なアプリケーションに最適です。のXM AT040 小型空気圧アクチュエータ小型ながら強力なアクチュエータが必要なコンパクトなスペースに最適です。そして私たちの2方5ポート高圧空気圧電磁弁(0～10MPA)空気圧システムの信頼性の高い制御を提供できます。
適切なストローク調整の重要性
ATPneumatic アクチュエータの適切なストローク調整は、正しいバルブ位置を達成することだけではありません。また、システム全体のパフォーマンスと効率にも大きな影響を与えます。
- プロセス制御の改善: 正確なストローク調整により、バルブが必要な正確な度合いで開閉することが保証され、プロセス内の流量、圧力、温度をより正確に制御できます。
- コンポーネントの寿命の延長：アクチュエータが正しいストロークで動作すると、バルブ構成部品やアクチュエータ自体にかかるストレスが少なくなります。これにより磨耗が軽減され、機器の寿命が長くなります。
- エネルギー効率: 適切に調整されたアクチュエーターは、適切な量の空気圧を使用して目的のストロークを達成するため、時間の経過とともにエネルギーを節約できます。
結論
AT 空気圧アクチュエータのストローク調整は、細部まで細心の注意が必要な重要な作業です。このブログで概説されている手順に従い、ストロークに影響を与える可能性のある要因を考慮することで、アクチュエータが最高の状態で動作することを確認できます。
当社の高品質 AT 空気圧アクチュエータの購入にご興味がある場合、またはストローク調整やその他の技術的な問題についてさらなるサポートが必要な場合は、調達についてお気軽にお問い合わせください。当社は、産業オートメーションのニーズを満たす最高の製品とサービスを提供することに尽力しています。
