バタフライバルブのバルブシートは、全体的なパフォーマンスを決定する上で重要な役割を果たします。主要なバタフライバルブサプライヤーとして、このコンポーネントの重要性とバルブの機能への影響を理解しています。このブログ投稿では、バルブシートがバタフライバルブの性能に影響を与えるさまざまな方法を掘り下げます。
シーリングパフォーマンス
バルブシートの主要な機能の1つは、バルブが閉じたときに信頼できるシールを提供することです。適切に設計されたバルブシートにより、漏れが最小限に抑えられ、バルブを通る流体やガスの流れが防止されます。バルブシートのシーリング性能は、シートの材料、表面仕上げ、シートの設計など、いくつかの要因の影響を受けます。
材料の選択
バルブシートの材料の選択は、バルブのシーリング性能と耐久性に直接影響するため、重要です。バルブシートに使用される一般的な材料には、ゴムやEPDMなどのエラストマー、およびPTFEなどの熱可塑性科学物質が含まれます。エラストマーシートは優れたシーリング特性を提供し、水、空気、一部の化学物質を含む幅広い用途に適しています。一方、熱可塑性シートは、高耐性耐性と低摩擦係数で知られているため、耐性耐性が懸念事項であるアプリケーションに最適です。
たとえば、腐食性化学物質の流れを制御するためにバルブを使用するアプリケーションでは、PTFEバルブシートがゴムシートよりも良い選択です。 PTFEは、酸、塩基、溶媒を含む幅広い化学物質に対して非常に耐性があり、長期的な信頼性とパフォーマンスを確保しています。
表面仕上げ
バルブシートの表面仕上げも、そのシーリング性能に重要な役割を果たします。滑らかで均一な表面仕上げは、バルブディスクとシートの間に密閉されたシールを確保するのに役立ち、漏れの可能性を減らします。粗いまたは不均一な表面は、ディスクとシート間の隙間を引き起こし、液体やガスが通過できるようにします。
メーカーは通常、精密機械加工技術を使用して、バルブシートで望ましい表面仕上げを実現します。これにより、シートが必要な仕様を満たし、信頼できるシールを提供します。さらに、一部のバルブシートには、シーリングパフォーマンスと耐摩耗性をさらに改善するために、特別な材料でコーティングされる場合があります。
シートデザイン
バルブシートの設計は、シーリング性能にも影響を与える可能性があります。同心円状、偏心、および二重瞬間のデザインなど、いくつかの異なるタイプのシートデザインが利用可能です。同心円状のシートにはシンプルな設計があり、低圧流体の流れを制御するためにバルブが使用されるアプリケーションに適しています。一方、エキセントリックなシートと二重瞬間の座席は、より良いシールを提供するように設計されており、高圧アプリケーションで一般的に使用されています。
たとえば、二重瞬間のバタフライバルブシートは、開閉操作中にバルブディスクとシート間の摩擦を減らすように設計されています。これにより、シーリングパフォーマンスが向上するだけでなく、バルブのサービス寿命も拡大します。
フロー特性
シーリング性能に加えて、バルブシートはバタフライバルブの流れ特性にも影響します。シートの形状とサイズは、バルブ内の流量、圧力降下、乱流に影響を与える可能性があります。
シートの形
バルブシートの形状は、バルブのフロー特性に大きな影響を与える可能性があります。合理化されたシートデザインは、乱流と圧力低下を軽減するのに役立ち、バルブを通る流体やガスのより効率的な流れを可能にします。一方、鋭いエッジまたは不規則な形状の座席は、乱流を引き起こし、圧力降下を増加させ、バルブの全体的な効率を低下させる可能性があります。
たとえば、輪郭のあるシートデザインを備えたバタフライバルブは、高流量と低圧低下が必要な用途でよく使用されます。輪郭のあるシートは、バルブを通る流体またはガスの流れを導き、乱流と圧力損失を最小限に抑えるのに役立ちます。
シートサイズ
バルブシートのサイズは、バルブの流れ特性を決定する上でも役割を果たします。シートサイズが大きいほど流量が高くなりますが、バルブ全体の圧力降下も増加する可能性があります。逆に、シートサイズが小さくなると圧力降下が減少しますが、流量を制限する場合があります。
バタフライバルブを選択するときは、アプリケーションの特定のフロー要件を考慮することが重要です。バルブシートサイズは、最適なパフォーマンスを確保するために、目的の流量、圧力降下、およびその他の要因に基づいて選択する必要があります。
耐久性と長寿
バルブシートは、バタフライバルブの操作中に著しい摩耗と裂傷を受けます。したがって、その耐久性と寿命は考慮すべき重要な要素です。座席の材料、動作条件、およびメンテナンス慣行はすべて、バルブシートの寿命に影響します。
材料の耐久性
前述のように、バルブシートの材料の選択は、その耐久性に不可欠です。摩耗、腐食、化学攻撃に耐性のある材料は、バルブが過酷な条件にさらされる用途には好まれます。たとえば、廃水処理プラントでは、ステンレス鋼やPTFEなどの耐腐食性材料で作られたバルブシートは、ゴムシートよりも適しています。
動作条件
バタフライバルブの動作条件は、バルブシートの寿命にも影響を与える可能性があります。温度、圧力、流量、流体やガス中の研磨粒子の存在などの要因はすべて、座席の摩耗に寄与する可能性があります。たとえば、高温用途では、バルブシートは、シーリング特性を失うことなく、高温に耐えることができる材料で作られる必要がある場合があります。
メンテナンスプラクティス
適切なメンテナンス慣行は、バルブシートの寿命を延長するのに役立ちます。バルブの定期的な検査と洗浄は、摩耗や損傷の兆候を早期に検出し、さらなる劣化を防ぐのに役立ちます。さらに、バルブシートの潤滑は、摩擦と摩耗を減らし、その性能と寿命を改善するのに役立ちます。
アプリケーションと互換性
バルブシートは、特定の用途と制御される流体またはガスと互換性がなければなりません。さまざまなアプリケーションでは、最適なパフォーマンスと信頼性を確保するために、さまざまな種類のバルブシートが必要になる場合があります。
産業用アプリケーション
化学処理、発電、石油およびガスの生産などの産業用途では、バルブシートは、扱われる液体またはガスの厳しい動作条件と腐食性に耐えることができなければなりません。たとえば、化学プラントでは、腐食を防ぎ、長期的な信頼性を確保するために、PTFEやセラミックなどの化学耐性材料で作られたバルブシートが必要になる場合があります。
水および廃水用途
水および廃水の用途では、バルブシートは信頼できるシールを提供し、水や他の汚染物質の影響に抵抗することができなければなりません。エラストマーシートは、これらのアプリケーションで一般的に使用されており、その優れた密閉特性と水と化学物質に対する耐性があります。
HVACアプリケーション
暖房、換気、およびエアコン（HVAC）アプリケーションでは、バルブシートは空気または水の流れを効率的に制御できる必要があります。低摩擦係数と合理化された設計を備えたバルブシートが、圧力降下を最小限に抑え、エネルギー効率を向上させるために好まれます。
結論

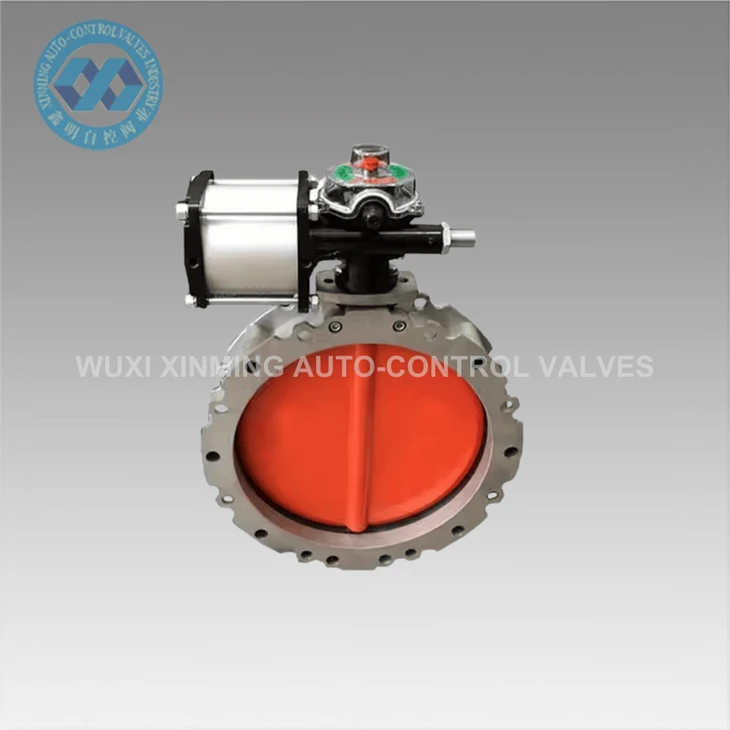

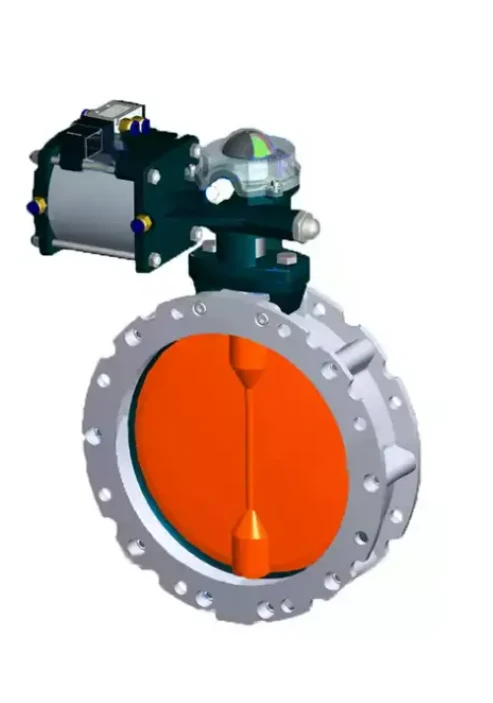

結論として、バタフライバルブのバルブシートは、シーリングパフォーマンス、フロー特性、耐久性、さまざまなアプリケーションとの互換性など、その性能に大きな影響を与えます。バタフライバルブサプライヤーとして、お客様の特定のニーズを満たすために、さまざまな材料から作られたさまざまなデザインを備えた幅広いバルブシートを提供しています。あなたが探しているかどうか高性能空気圧ダストバタフライバルブ、a高品質のバルブ空気圧制御バタフライバルブ、またはaDN25空気圧ダストアルミニウムバタフライバルブ、私たちはあなたに最高のソリューションを提供するための専門知識と製品を持っています。
蝶のバルブについてもっと知りたい場合、または特定の要件について話し合いたい場合は、お気軽にお問い合わせください。当社の専門家チームは、アプリケーションに適したバルブとバルブシートを選択するのを支援する準備ができています。
参照
- スミス、J。（2018）。バタフライバルブハンドブック。エルゼビア。
- ブラウン、A。（2019）。バルブ技術とアプリケーション。マグロウヒル。
- ジョンソン、R。（2020）。工業用バルブのシーリングテクノロジー。ワイリー。
