バタフライバルブは高流量用途に使用できますか?
流体制御システムの分野では、高流量用途でバタフライ バルブを効果的に利用できるかどうかという問題が大きな関心を集めています。バタフライバルブの大手サプライヤーとして、当社はこの問題に関する洞察を提供するための深い知識と実践経験を持っています。
バタフライバルブを理解する
バタフライ バルブは、回転シャフトに取り付けられたディスクを使用して流体の流れを制御する 4 分の 1 回転バルブです。バルブが完全に開いているとき、ディスクは流れの方向と平行になり、流体は比較的低い抵抗で通過できます。バルブが閉じると、ディスクは流れに対して垂直になり、通路を遮断します。

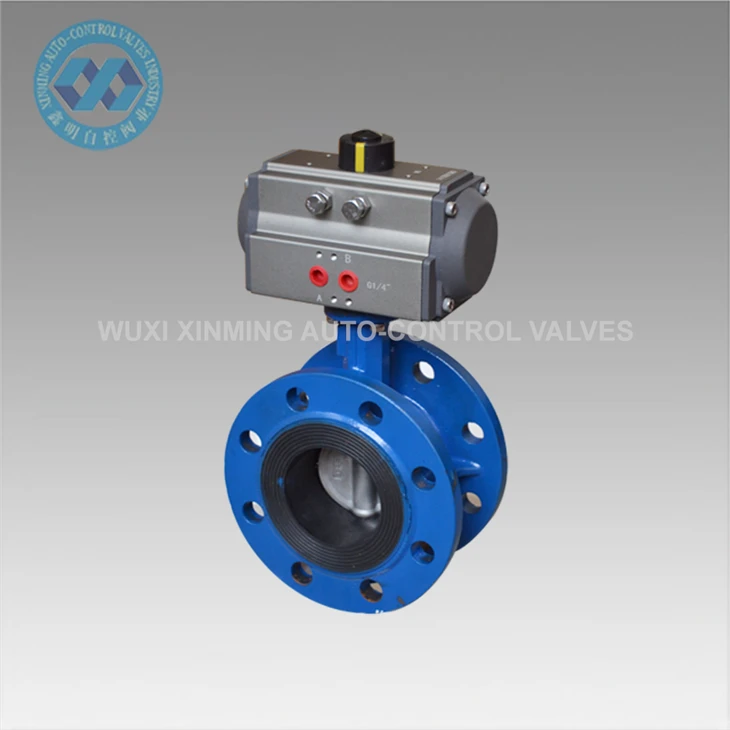

当社の製品範囲には、次のようなさまざまなタイプのバタフライ バルブが用意されています。空気圧バタフライ バルブ: 空気圧システムのパフォーマンスを最適化するための重要なコンポーネント、フランジバタフライバルブ、 そして高性能PVCバタフライバルブ。各タイプには独自の特徴があり、さまざまなアプリケーション シナリオに適しています。
高流量アプリケーションにおけるバタフライ バルブの利点
低い圧力損失
高流量用途におけるバタフライ バルブの主な利点の 1 つは、圧力降下が比較的低いことです。バルブディスクの流線型デザインにより、特に全開時に流体がスムーズに流れます。高流量システムでは、圧力損失を最小限に抑えることがエネルギー消費量の削減につながるため、非常に重要です。たとえば、大量の水を循環させる必要がある大規模な配水ネットワークや産業用冷却システムでは、バタフライ バルブのような低圧力降下バルブを使用すると、必要なポンプ出力を大幅に下げることができ、長期的なコスト削減につながります。
クイックオペレーション
バタフライバルブはシャフトを1/4回転させるだけで開閉できます。この迅速な操作は、迅速な流量制御が必要となる高流量用途において非常に有益です。システムの損傷を防ぐために大量の流体の流れを遮断するなどの緊急事態では、バタフライ バルブは、開閉に複数回回転する必要があるゲート バルブなどの他のタイプのバルブと比較して、はるかに速く作動できます。
コンパクトなデザイン
バタフライ バルブはコンパクトな設計となっており、スペースが限られている高流量用途では有利です。たとえば、産業プラントでは、多くの場合、限られたエリアに多くのパイプや機器が存在します。バタフライバルブはコンパクトなサイズなので、余分なスペースをとらずに、既存の配管システムに簡単に設置および統合できます。これにより、システム全体のレイアウトが簡素化され、追加のサポート構造の必要性が減ります。
費用対効果
ボールバルブやグローブバルブなど、高流量用途で使用される他のタイプのバルブと比較して、バタフライバルブは一般にコスト効率が高くなります。製造に必要な材料が少なくなり、設計がシンプルになるため、製造コストも低くなります。さらに、圧力降下が低いためエネルギー消費が低くなり、バルブの寿命全体にわたる費用対効果の向上にさらに貢献します。
高流量アプリケーションでバタフライ バルブを使用する場合の考慮事項
流量特性
バタフライ バルブは完全に開いた位置では圧力降下が低くなりますが、バルブが閉じ始めると流量特性が大きく変化する可能性があります。バタフライ バルブのディスクは、特に部分的な開口部で流れに乱流を引き起こす可能性があります。正確な流量制御が必要な高流量アプリケーションでは、この乱流を慎重に評価する必要がある場合があります。たとえば、さまざまな流体の流量と混合を正確に制御する必要がある一部の化学処理プラントでは、部分開口部でのバタフライ バルブの非線形流量特性が課題となる可能性があります。
シール性能
高流量アプリケーションでは、漏れを防ぐために適切なシールを確保することが不可欠です。最新のバタフライ バルブは改良されたシール機構を備えて設計されていますが、高速の流れによりバルブ シールにさらなるストレスがかかる可能性があります。時間が経つとシールが摩耗し、漏れが発生する可能性があります。石油・ガス産業など、取り扱う流体が危険または貴重である用途では、高レベルのシール性能を維持することが最も重要です。信頼性の高い動作を確保するには、バルブシールの定期的な検査とメンテナンスが必要です。
材料の選択
高流量用途におけるバタフライ バルブの材料の選択は重要です。バルブ本体、ディスク、およびシールは、高速の流れ、圧力、および取り扱われる流体の特性に耐えることができる必要があります。たとえば、流体の腐食性が高い海水淡水化プラントでは、ステンレス鋼や特殊合金などの耐食性材料で作られたバルブが必要です。さらに、バルブシートの材料は、高流量条件下で良好なシール性と耐摩耗性を提供するように選択する必要があります。
ケーススタディ
浄水場
大規模な水処理プラントでは、主な取水ラインと配水ラインにバタフライバルブが設置されました。バタフライ バルブの高流量能力により、水源からの効率的な取水とプラント全体への分配が可能になりました。バルブの圧力損失が低いため、ポンプ システムのエネルギー消費が削減されました。バタフライバルブのクイッククローズ機能は、パイプラインの突然の詰まりなどの緊急事態の場合にも役立ちました。流れを素早く遮断することで、下流側の機器への損傷を防止しました。
発電所
発電プラントでは、冷却水システムにバタフライバルブが使用されていました。バルブはコンパクトに設計されているため、冷却塔や熱交換器の周囲の限られたスペースに簡単に設置できます。バタフライ バルブの低コストの性質と信頼性の高い性能の組み合わせにより、バタフライ バルブは大流量冷却水用途にとってコスト効率の高い選択肢となりました。
結論
結論として、バタフライバルブは確かに高流量用途に使用できます。低い圧力降下、迅速な操作、コンパクトな設計、およびコスト効率により、多くの高流量システムにとって実行可能な選択肢となります。ただし、信頼性の高い効率的な操作を確保するには、流れ特性、シール性能、材料の選択を慎重に検討することが重要です。
バタフライ バルブの信頼できるサプライヤーとして、当社は高流量アプリケーションの特定の要件を満たす高品質の製品を提供することに尽力しています。当社の専門家チームは、プロジェクトに最適なバルブのタイプと材料の選択をお手伝いします。当社のバタフライ バルブについてさらに詳しく知りたい場合、または高流量バルブ ソリューションを必要とするプロジェクトに興味がある場合は、さらなる議論と調達交渉のために当社までお問い合わせください。
