フランジボールバルブの設置に関しては、システム全体の最適なパフォーマンス、安全性、寿命を確保するためにパイプライン要件が重要です。評判の良いフランジボールバルブサプライヤーとして、私はこれらのバルブの機能に対する適切なパイプライン条件の影響を直接目撃しました。このブログ投稿では、フランジボールバルブを設置するときに、パイプラインの特別な要件を掘り下げます。
パイプライン材料の互換性
主な考慮事項の1つは、パイプライン材料とフランジボールバルブの互換性です。炭素鋼、ステンレス鋼、鋳鉄、PVCなどのさまざまなパイプライン材料は、さまざまな化学的および物理的特性を持っています。たとえば、パイプラインが炭素鋼で作られている場合、フランジボールバルブは、同じ環境条件と流体特性に耐えることができる材料からも構築する必要があります。ステンレススチールフランジボールバルブは、腐食抵抗が優れているため、腐食性液を運ぶパイプラインに人気のある選択肢です。
バルブ材料がパイプライン材料やそれを流れる液体と反応しないようにすることが不可欠です。互換性のない材料は、腐食、漏れ、および時間の経過とともにバルブ性能の低下につながる可能性があります。たとえば、高酸性液を運ぶパイプラインに標準の炭素鋼バルブを使用すると、バルブ成分の急速な腐食を引き起こし、早期故障につながる可能性があります。
パイプラインのサイズと圧力評価
パイプラインのサイズと圧力の定格は、フランジボールバルブの仕様と一致する必要があります。バルブサイズは、パイプラインの直径に基づいて選択して、適切なフィット感と滑らかな流体の流れを確保する必要があります。パイプラインには小さすぎるバルブは、過度の圧力降下を引き起こし、流れを制限する可能性がありますが、大きすぎるバルブは正確なフロー制御を提供しない場合があります。
パイプラインの圧力定格ももう1つの重要な要因です。パイプラインの最大動作圧力を処理するために、フランジボールバルブを定格する必要があります。適切な圧力定格でバルブを選択しないと、バルブの故障、漏れ、または壊滅的な事故に至る可能性があります。バルブがパイプラインの圧力範囲内で安全に動作できるように、バルブメーカーの仕様とガイドラインを参照することが重要です。
パイプラインの清潔
フランジボールバルブを取り付ける前に、破片、汚れ、錆、またはその他の汚染物質を除去するために、パイプラインを徹底的に洗浄する必要があります。これらの粒子は、バルブシート、シール、および内部コンポーネントに損傷を与え、漏れやバルブ性能の低下につながる可能性があります。パイプラインの洗浄は、水で洗い流す、化学洗浄剤、機械的洗浄技術など、さまざまな方法で実現できます。
また、特にパイプラインが最近溶接されている場合、パイプラインに溶接スラグやバリがないことを確認することも重要です。これらの鋭いエッジは、バルブガスケットを損傷し、漏れを引き起こす可能性があります。掃除後、パイプラインを検査して、必要な清潔さの基準を満たしていることを確認する必要があります。
パイプラインアライメント
パイプラインの適切なアライメントは、フランジボールバルブの設置を成功させるために不可欠です。パイプラインの誤ったパイプラインは、バルブフランジにストレスを引き起こし、漏れや早期故障につながる可能性があります。パイプラインフランジは、バルブフランジと完全に整合して、タイトで安全な接続を確保する必要があります。これは、インストールプロセス中に、アライメントピンやアライメントジグなどのアライメントツールを使用することで実現できます。
また、バルブの性能に影響を与える可能性のある動きや振動を防ぐために、パイプラインが適切にサポートされていることを確認することも重要です。パイプラインサポートは、適切なサポートと安定性を提供するために、定期的な間隔でインストールする必要があります。
パイプラインシーリング
パイプラインとフランジボールバルブの間の効果的なシーリングは、漏れを防ぐために重要です。ガスケットは、バルブフランジとパイプラインフランジの間にシールを作成するために一般的に使用されます。使用されるガスケットの種類は、パイプライン材料、流体特性、および動作条件に依存します。たとえば、ゴム製ガスケットは低圧アプリケーションに適していますが、金属ガスケットは高圧および高温の用途によく使用されます。
ガスケットが適切に取り付けられ、推奨されるトルク値に締められていることを確認することが重要です。ガスケットを過剰に明るくすると、ガスケット材料が損傷を引き起こす可能性がありますが、触覚不足は漏れをもたらす可能性があります。さらに、ガスケットは摩耗や損傷の兆候について定期的に検査し、必要に応じて交換する必要があります。
さまざまなアプリケーションの特別な考慮事項
一部のアプリケーションでは、フランジボールバルブを設置する際にパイプラインに追加の特別な要件がある場合があります。たとえば、スラリーなどの研磨液を運ぶパイプラインでは、バルブとパイプラインを侵食から保護するために、パイプラインに耐摩耗性の材料を並べる必要がある場合があります。極低温用途では、パイプラインとバルブは、非常に低い温度に耐えるように設計する必要があります。
もう1つの重要な考慮事項は、パイプライン内の熱膨張または収縮の存在です。これは、バルブフランジにストレスを引き起こし、バルブの性能に影響を与える可能性があります。熱膨張に対応するために、パイプラインに伸縮継手または柔軟なコネクタを取り付けることができます。
フランジボールバルブと関連製品の範囲

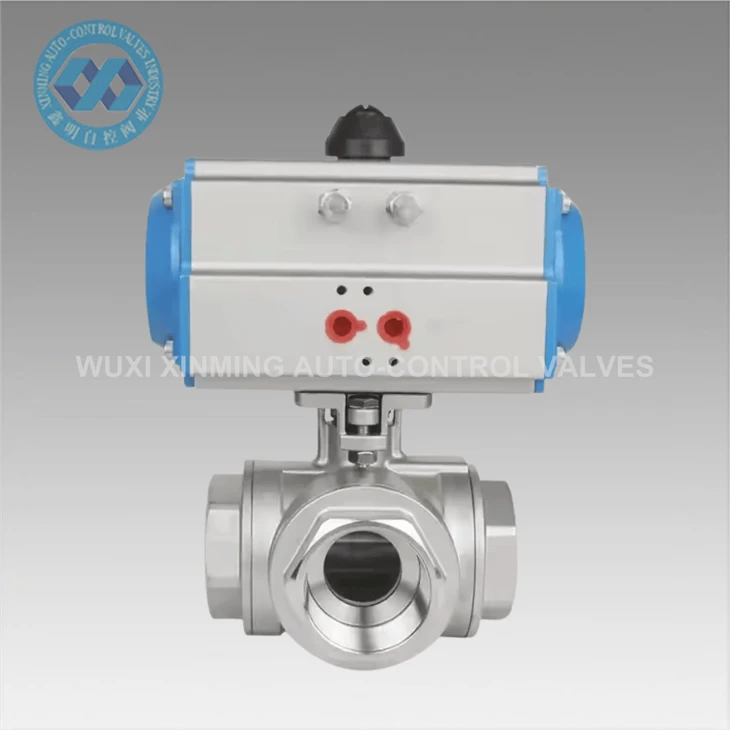

フランジボールバルブサプライヤーとして、お客様の多様なニーズを満たすために、幅広い高品質のフランジボールバルブを提供しています。フランジボールバルブに加えて、他の種類のボールバルブも提供します。コンパクトで効率的なフロー制御用のネジ付き接続ボールバルブ、ダブルスリーブ塩化物ボールバルブ、 そして空気圧アクチュエータを備えた高性能の3ウェイボールバルブ。
当社のバルブは、品質とパフォーマンスの最高水準まで設計および製造されています。当社のバルブが最も要求の厳しいアプリケーションに耐えることができるようにするために、最高の材料と高度な製造技術のみを使用しています。小規模な産業用アプリケーションのバルブや大規模な商業プロジェクトが必要かどうかにかかわらず、お客様のニーズを満たす専門知識と製品があります。
フランジボールバルブのニーズについては、お問い合わせください
フランジボールバルブを設置するときにパイプラインの特別な要件について質問がある場合、またはフランジボールバルブやその他の関連製品の購入に興味がある場合は、お気軽にお問い合わせください。私たちの専門家チームは、バルブの選択とインストールのニーズを常に支援する準備ができています。詳細な技術情報、製品仕様、価格設定の見積もりを提供できます。
高品質のフランジボールバルブに投資し、適切なパイプラインの設置を確保することは、液体制御システムの信頼性が高く効率的な動作に不可欠です。お客様の要件について話し合い、アプリケーションに最適なバルブソリューションを見つけるのを手伝ってください。
参照
- バルブハンドブック、さまざまなエディション
- 配管とバルブのASME標準
- 石油およびガス産業のバルブのAPI標準
